577 / 1280
Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
2
Valvole ed elettrovalvole Serie 4
CONTROLLO >
CATALOGO
>
Release 8.8
/2.15.19
2
CONTROLLO

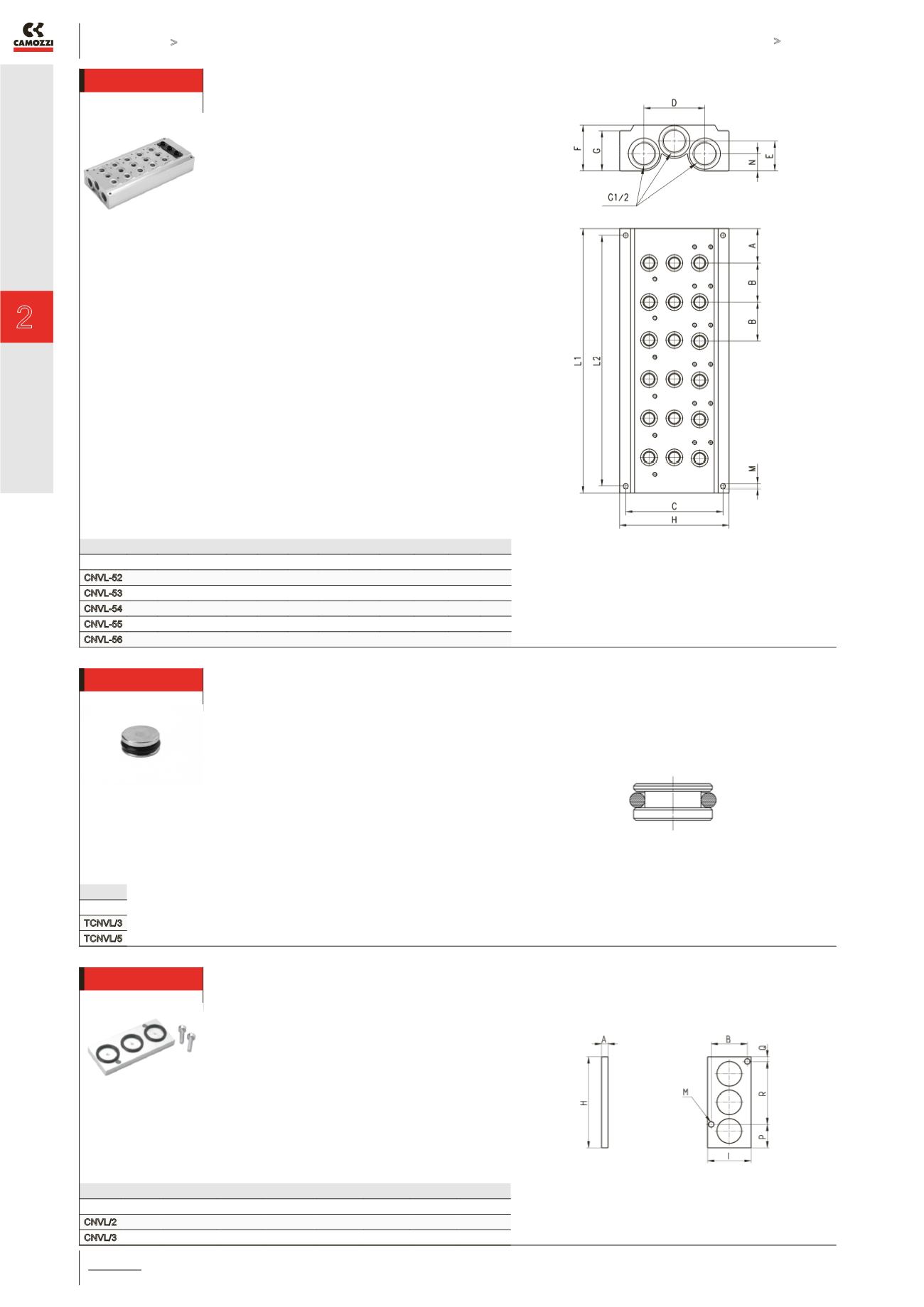

Convogliatori con scarichi convogliati
INGOMBRI
Mod.
A B C D E F G H L1 L2 M N
CNVL-52 30 34 84,5 53 26 40 35 95 94 82 4,3 15
CNVL-53 30 34 84,5 53 26 40 35 95 128 116 4,3 15
CNVL-54 30 34 84,5 53 26 40 35 95 162 150 4,3 15
CNVL-55 30 34 84,5 53 26 40 35 95 196 184 4,3 15
CNVL-56 30 34 84,5 53 26 40 35 95 230 218 4,3 15
Per valvole Serie 4 da G1/4 (3/2 - 5/2 e 5/3 vie).
La fornitura comprende:
N° 1 convogliatore
N° 1 coppia viti fissaggio per posto valvola
N° 1 guarnizione interfaccia per posti valvola
N° 2 spine per posto valvola
Tappo Mod. TCNVL per convogliatori
La fornitura comprende:
N° 1 tappo
N° 1 OR
Mod.
TCNVL/3
TCNVL/5
TCNVL/3: per Serie 4, G1/8
TCNVL/5: per Serie 4, G1/4
Tappo esclusore Mod. CNVL per convogliatori
E’ necessario per chiudere le posizioni non
utilizzate.
La fornitura comprende:
N° 2 viti di fissaggio
N° 3 OR
INGOMBRI
Mod.
A
B
H
I
M
P
Q
R
CNVL/2 5
25.6
52
32
4.2
17
17
18
CNVL/3 5
27.8
70
33.5
4.2
18
3.5
48.5
CNVL/2: per Serie 4, G1/8
CNVL/3: per Serie 4, G1/4
