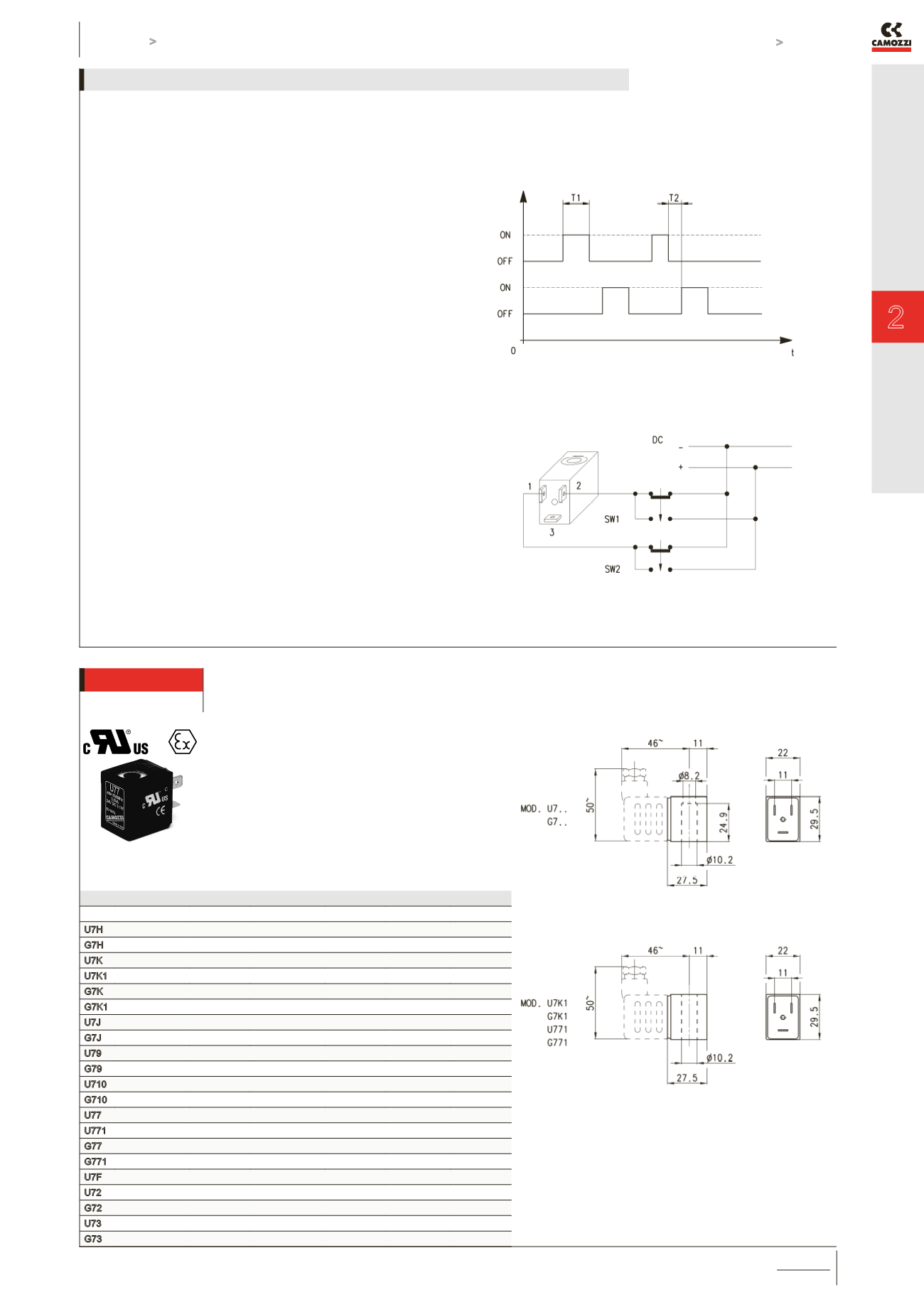

Prodotti destinati all’industria.

Condizioni generali di vendita disponibili sul sito

www.camozzi.com.

Solenoidi

CATALOGO

2

/2.35.03

2

>

Release 8.8

CONTROLLO >

CONTROLLO

I solenoidi modello G9... possono essere montati su tutte le

elettrovalvole della Serie A consentendo così di cambiare il tipo

di funzionamento della valvola da:

- funzionamento instabile (ritorno a molla)

a:

- funzionamento stabile (memoria)

Con il funzionamento stabile si ottengono i seguenti vantaggi:

- con un singolo impulso di corrente della durata di circa 20 ms

la valvola resta costantemente azionata.

- la valvola rimane nella posizione comandata (aperta o chiusa)

anche se viene a mancare l’alimentazione elettrica.

- nel caso di necessità d’impiego di valvole normalmente aperte

è possibile usare valvole NC come fossero NO, invertendo solo

la sequenza dell’impulso di comando.

- Il sistema di comando ad impulso facilita l’impiego con circuiti

di tipo elettronico.

L’impulso minimo richiesto per la manovra è di 20 ms; se per

ragioni circuitali l’impulso deve durare per un tempo più lungo

non vi sono pericoli di riscaldamento.

- il comando d’attrazione del magnete = Azionamento SW1

- il comando di rilascio del magnete = Azionamento SW2

In caso di impiego in batteria fra i solenoidi occorre impiegare

su di esse uno schermo magnetico tipo G90/L.

Per semplificare il cablaggio è disponibile un connettore

speciale, contenente un circuito che realizza l’inversione di

corrente al solenoide, indispensabile per il comando con PLC,

122-892 P con positivo comune o 122-893 N con negativo

comune.

Descrizione solenoidi Mod. G9...

Solenoidi Mod. U7... / U7*EX e Mod. G7...

Mod.

Tens. sol. (1) Pot. ass. (1) Tens. sol. (2) Pot. ass. (2) Tens. sol. (3) Pot. ass. (3)

U7H 12 V DC

3.1 W 24V - 50/60 Hz 3.5 VA

G7H 12 V DC

3.1 W 24V - 50/60Hz

3.5 VA

U7K 110V - 50/60Hz 3.8 VA 125V - 50/60Hz 5.5 VA

72 V DC 4.8 W

U7K1 110V - 50/60Hz 5.8 VA 125V - 50/60Hz 8.3 VA

72 V DC 5.6 W

G7K 110V - 50/60Hz 3.8 VA 125V - 50/60Hz 5.5 VA

72 V DC 4.8 W

G7K1 110V - 50/60Hz 5.8 VA 125V - 50/60Hz 8.3 VA

72 V DC 5.6 W

U7J 230V - 50/60Hz 3.5 VA 240V - 50/60Hz

4 VA

G7J 230V - 50/60Hz 3.5 VA 240V - 50/60Hz

4 VA

U79

48 V DC

3.1 W

G79

48 V DC

3.1 W

U710 110 V DC

3.2 W

G710 110 V DC

3.2 W

U77

24 V DC

3.1 W 48V - 50/60Hz

3.8 VA

U771

24 V DC

3.1 W 48V - 50/60Hz

3.8 VA

G77

24 V DC

3.1 W 48V - 50/60Hz

3.8 VA

G771

24 V DC

3.1 W 48V - 50/60Hz

3.8 VA

U7F 380V - 50/60Hz

7 VA

U72

12 V DC

5 W

G72

12 V DC

5 W

U73

24 V DC

5 W

G73

24 V DC

5 W

Connessione elettrica: bipolare più terra

Normativa: DIN EN 175 301-803-B

Materiale rivestimento: U7* = PET; G7* = PA

Per ordinare la versione ATEX del Mod. U7

(non disponibile per Mod. U7F, U7K1 con tensione

125 V 50/60 Hz) aggiungere EX alla fine del codice.

Mod. U7*EX con marcatura:

II 3G Ex nA IIC T4 Gc X IP65

II 3D Ex tc IIIC 130°C Dc X

Note alla tabella:

Tens. sol. = tensione solenoide

Pot. ass. = potenza assorbita

I mod. U7K1, G7K1, U771 e

G771 sono da utilizzare solo

con elettrovalvole serie A, NO

in linea.
