Isole di valvole Serie 3 Plug-In CATALOGO
2
/3.30.06 2
> Release 8.8 CONTROLLO >
CONTROLLO

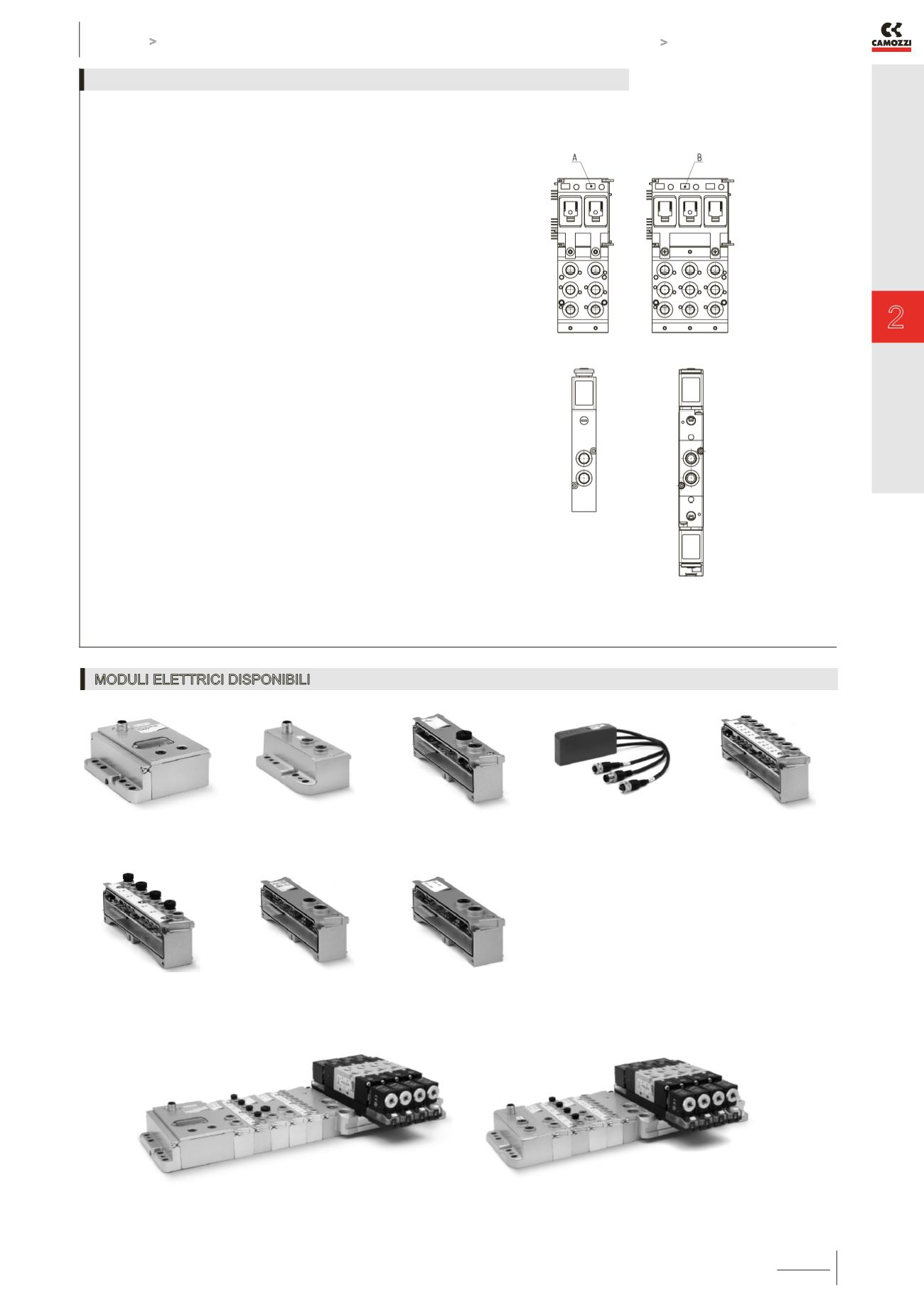

Per sostituire una posizione libera con una elettrovalvola tipo
M, nel caso si abbia già un convogliatore elettrico monostabile
o bistabile, si dovranno ordinare i seguenti componenti:
2x viti Cod. CNVL/21
3x guarnizioni interfaccia Cod. CNVL-3H/7N
1x elettrovalvola 358-015-02-(G77-U77)
Per sostituire una posizione libera con una elettrovalvola tipo
B, nel caso si abbia già un convogliatore elettrico bistabile*, si
dovranno ordinare i seguenti componenti:
1x modulo elettrico EV bistabile Cod. 3PAC-R-IF1
1x elettrovalvola 358-011-02-(G77-U77)
* Se il convogliatore elettrico già montato è monostabile è
necessario sostituirlo con uno bistabile, sempre che non si
superino i 22 segnali.
NOTA AL DISEGNO:
A = etichetta grigia (monostabile)
B = etichetta bianca (bistabile)
MODIFICA FUNZIONE VALVOLA
MODULI ELETTRICI DISPONIBILI
Modulo seriale
3S8-...
Modulo Espansione 3S8-
99-...
Modulo iniziale sottorete
Cod. S
Modulo adattatore Sub-D
25 pin Mod. CXA-25P
Modulo 8 ingressi digitali
Cod. A
Modulo 4 ingressi digitali
Cod. B
Mod. IN/OUT Anal. Cod.
C/D/E/R//T/U/V/Z/K/Y
Modulo Uscite Digitali di
potenza Cod. Q
