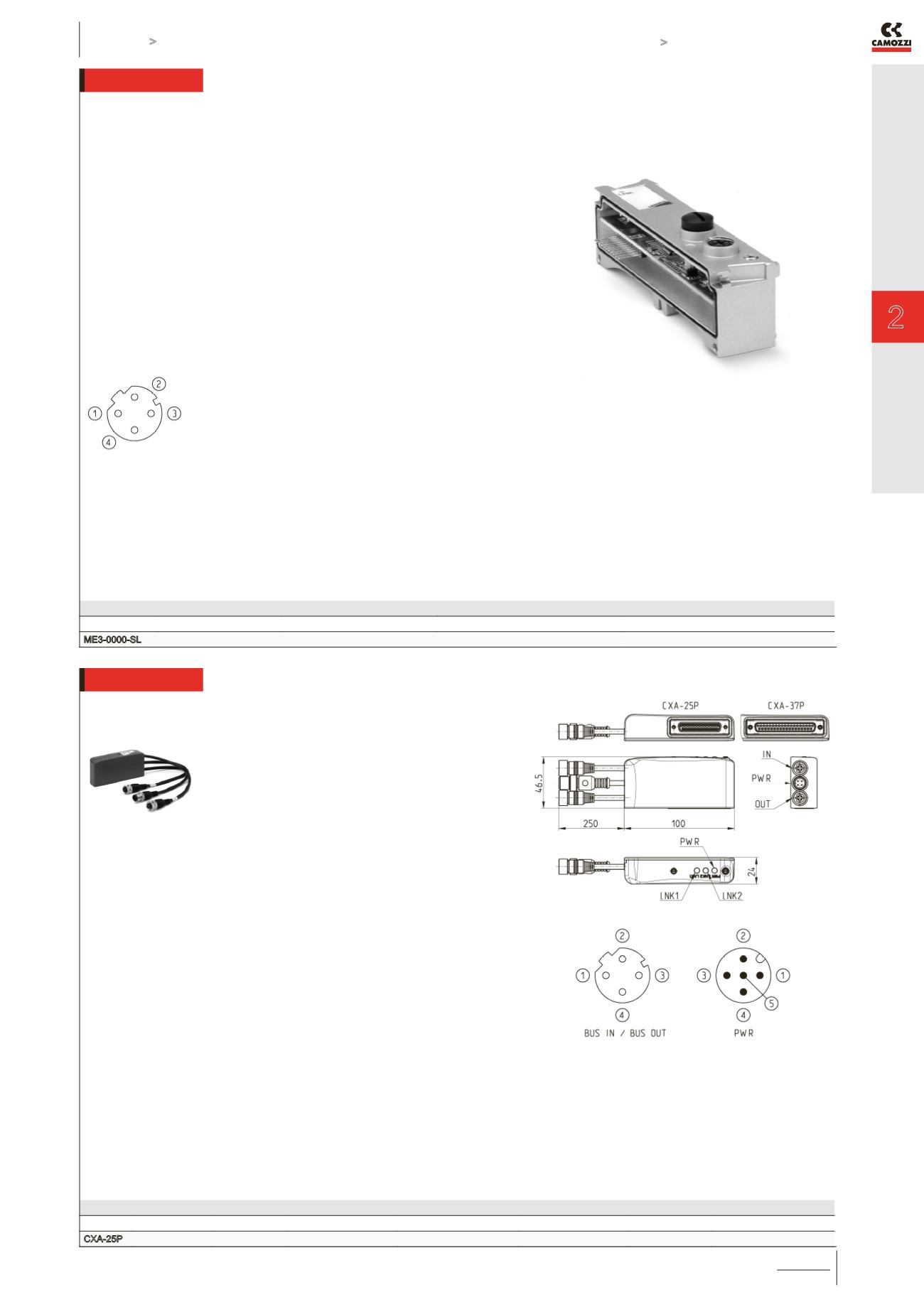

Isole di valvole Serie 3 Plug-In CATALOGO
2
/3.30.16 2
> Release 8.8 CONTROLLO >
CONTROLLO
Si può collegare solo in presenza di una CPU o di
un modulo di Espansione, si può mescolare con
altri dispositivi di Input e di Output sia digitali che
analogici.
Ogni sottorete può avere un’estensione massima di
100 metri, con un massimo di 8 interruzioni.
Si possono collegare fino ad un massimo di 5 moduli
iniziali, uno a fianco dell’altro o lungo la sottorete,
così da creare una struttura ad albero, in serie o
entrambe, al fine di poter ottimizzare la lunghezza
dei cavi e la topologia della sottorete nelle varie
applicazioni.
Il modulo è dotato della sola connessione Bus-Out
della sottorete di tipo M12 D 5 poli femmina.
Modulo iniziale sottorete Mod. ME3-0000-SL
Mod. Cod. di codifica Connessione Bus-OUT N° Max di moduli per sottorete Estensione max sottorete per modulo
ME3-0000-SL S M12D 5 poli femmina 5 100 m
Led 1 = Giallo LNK1
Led 2 = Giallo LNK2
Led 3 = Verde PWR
alimentazione presente
ed Ok
E’ un modulo di Espansione della sottorete e si può
collegare a tutte le isole di valvole con connessione
Sub-D a 25 poli. Può gestire fino ad un massimo
di 24 Output. Ha una connessione M12 A 4 poli
maschio per l’alimentazione delle valvole ad esso
collegate, separabile fra quella di logica e quella di
potenza e due connessioni M12 D a 5 poli femmina
per il Bus-IN ed il Bus-OUT della sottorete che può
avere una lunghezza massima di 100 metri.
La potenza di un singolo Output è di 3W a 24 V.
Grazie alla tecnica PWM è possibile impostare
una riduzione di potenza per il solo mantenimento
dell’azionamento.
Modulo adattatore Sub-D 25 poli Mod. CXA-25P
Mod. Interfaccia OUT Digitali Connessione Bus-IN Connessione Bus-OUT Connessione PWR Alimentazione Potenza per ogni Output
CXA-25P Sub-D 25 poli 24 M12D 5 poli femmina M12D 5 poli femmina M12A 4 poli maschio 24 V DC 3 W
