Isole di valvole Serie F
CONTROLLO >
CATALOGO
>
Release 8.8
/3.35.08
2
CONTROLLO

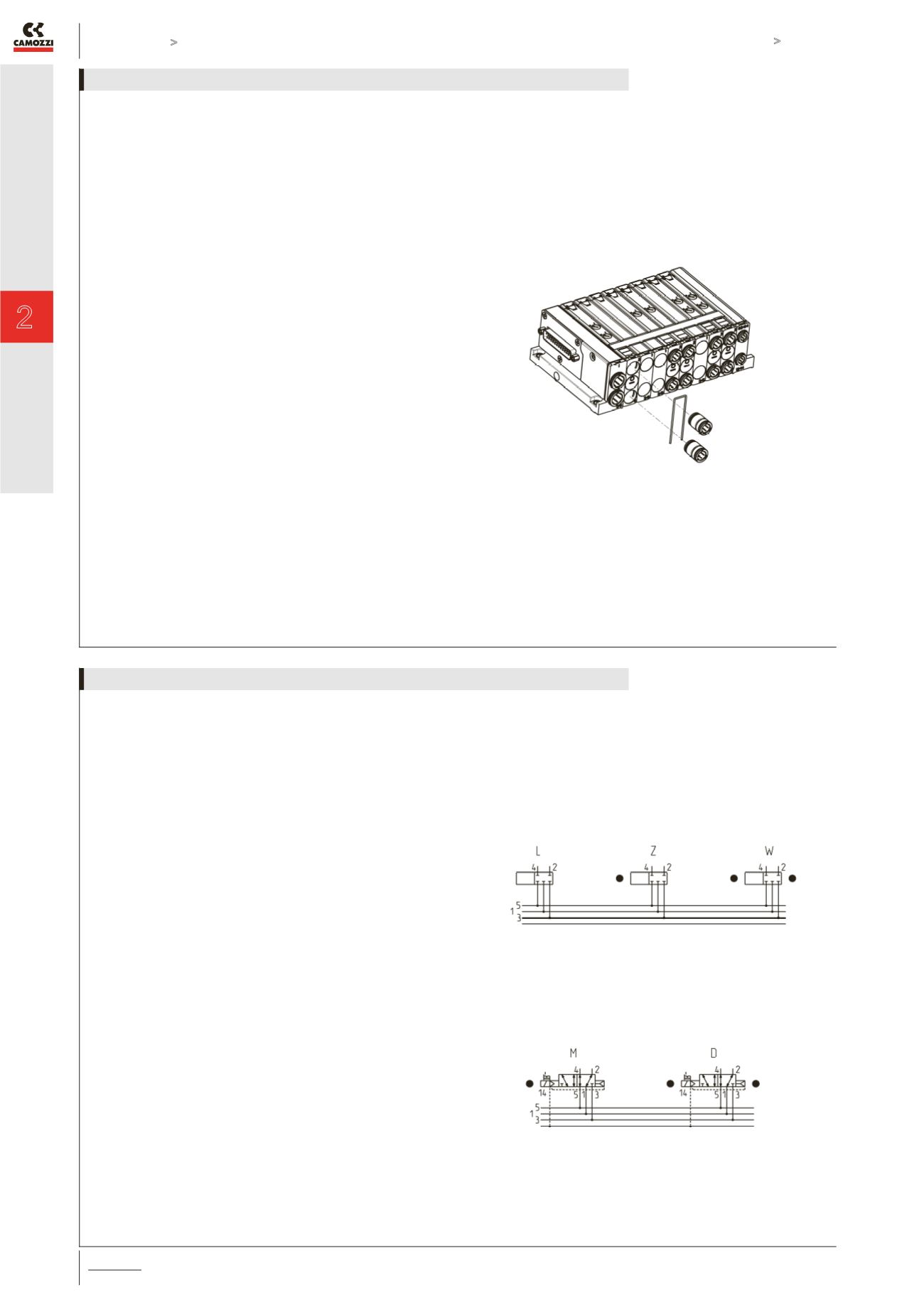

Grazie ad una clip di fissaggio è possibile sostituire le boccole
di collegamento alle tubazioni. Le possibilità variano in base al
passo e sono: Ø4, Ø6 e Ø8 per le elettrovalvole e Ø8, Ø10 per
le piastre di alimentazione e scarico.
CONNESSIONI INTERCAMBIABILI
Le elettrovalvole Mod. M sono equipaggiate con una scheda
elettrica che utilizza un solo segnale. Questo consente di
sfruttare al massimo la caratteristica del connettore SUB-D
potendo collegare fino a 24 valvole monostabili.
Per evitare che, in caso di modifica dell’isola di valvole,
gli indirizzi elettrici delle bobine successive alla posizione
modificata cambino, ad esempio sostituendo una valvola
Monostabile con una Bistabile, è disponibile la versione
con Cod. D che corrisponde ad una valvola Monostabile
equipaggiata con scheda che occupa 2 segnali elettrici.
Anche la funzione libera Cod. L è disponibile
nelle versioni Z e W.
Cod. L: posizione libera, non utilizza segnali elettrici
Cod. Z: posizione libera con scheda
da 1 segnale elettrico (non utilizzato)
Cod. W: posizione libera con scheda
da 2 segnali elettrici (non utilizzati)
Cod. M: valvola 5/2 Monostabile con scheda
da 1 segnale elettrico
Cod. D: valvola 5/2 Monostabile con scheda
da 2 segnali elettrici (uno non utilizzato)
TIPOLOGIE DI SCHEDE SU PIASTRE INTERMEDIE
