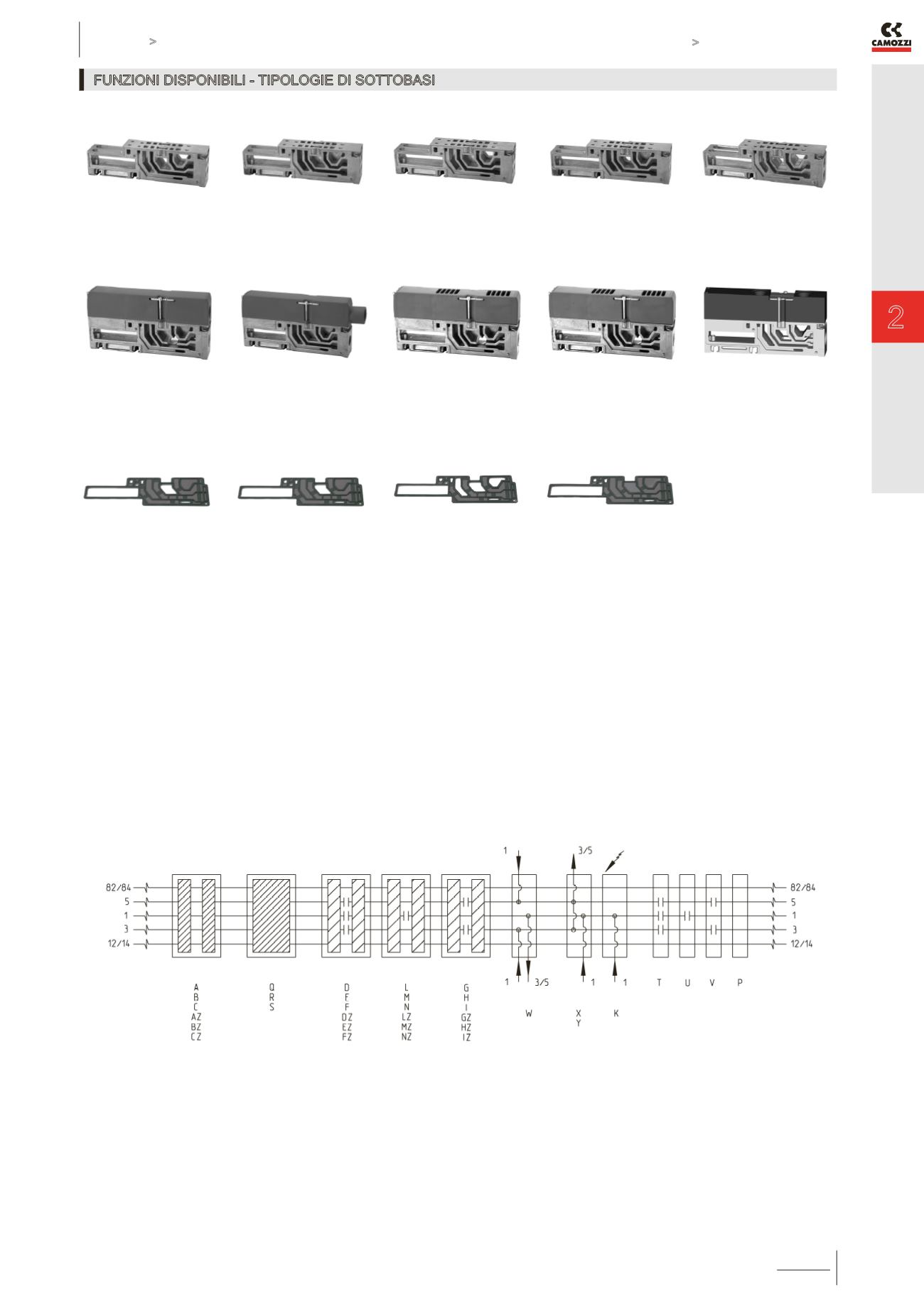

FUNZIONI DISPONIBILI - TIPOLOGIE DI SOTTOBASI
Passante passo 10,5
A=M7, B=Ø4, C=Ø6 [*]
Diaframma linee 1, 3, 5
D=M7, E=Ø4, F=Ø6 [*]
Diaframma linea 1
L=M7, M=Ø4, N=Ø6 [*]
Diaframma linee 3, 5
G=M7, H=Ø4, I=Ø6 [*]
Passante passo 21
Q = 1/8, R = Ø6, S = Ø8
X = alimentazione e
scarico suppl.
K = Piastra int. separ.
elettrica e aliment. sup.
Y = alim. e scarico suppl.
con silenziatore
Z = interf. elett.-pneum.
per HP...F/G/R
W = piastra d’aliment.
dagli scarichi
U = guarnizione
diaframma linea 1
V = guarnizione
diaframma linee 3, 5
P = guarnizione passante
[*] Le sottobasi A, B, C, D, E, F, G, H, I, L, M, N sono disponibili anche con scheda per utilizzo con elettrovalvole monostabili.
Per ordinare questa versione è necessario aggiungere Z al codice della sottobase standard. Esempio: AZ al posto di A.
Per maggiori dettagli si invitiamo a consultare l’esempio di codifica.
T = guarnizione
diaframma linee 1, 3, 5
