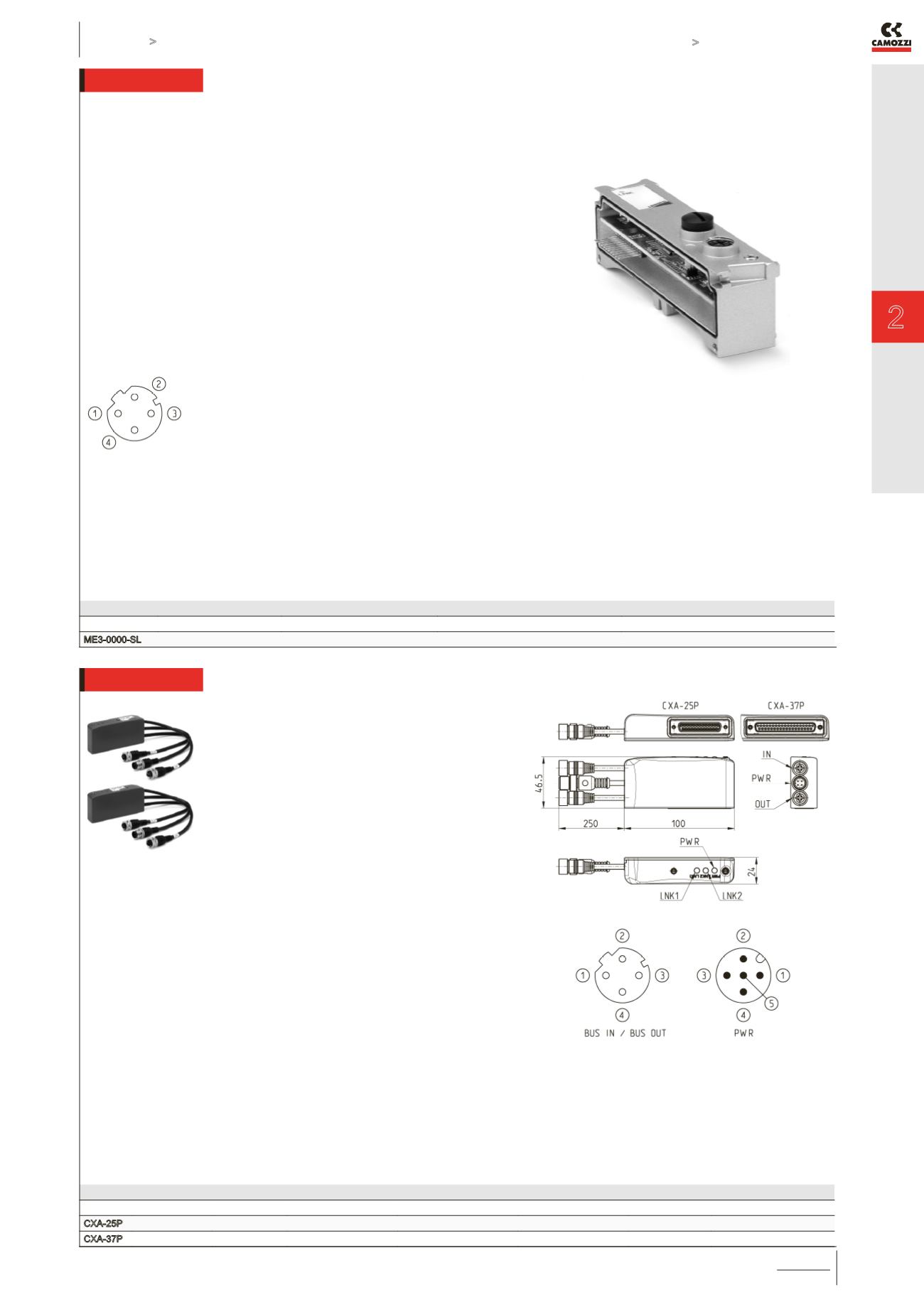

CONTROLLO >
CONTROLLO
Si può collegare solo in presenza di una CPU o di
un modulo di Espansione, si può mescolare con
altri dispositivi di Input e di Output sia digitali che
analogici.
Ogni sottorete può avere un’estensione massima di
100 metri, con un massimo di 8 interruzioni.
Si possono collegare fino ad un massimo di 5 moduli
iniziali, uno a fianco dell’altro o lungo la sottorete,
così da creare una struttura ad albero, in serie o
entrambe, al fine di poter ottimizzare la lunghezza
dei cavi e la topologia della sottorete nelle varie
applicazioni.
Il modulo è dotato della sola connessione Bus-Out
della sottorete di tipo M12 D 5 poli femmina.
Modulo iniziale sottorete Mod. ME3-0000-SL
Mod.
Cod. di codifica
Connessione Bus-OUT
N° Max di moduli per sottorete
Estensione max sottorete per modulo
ME3-0000-SL
S
M12D 5 poli femmina
5
100 m
Led 1 = Giallo LNK1
Led 2 = Giallo LNK2
Led 3 = Verde PWR
alimentazione presente
ed Ok
E’ un modulo di Espansione della sottorete e si può
collegare a tutte le isole di valvole con connessione
Sub-D. Nella versione a 25 poli può gestire fino ad
un massimo di 24 Output, mentre nella versione a
37 poli gli Output diventano 32. Ha una connessione
M12 A 4 poli maschio per l’alimentazione, separabile
fra quella di logica e quella di potenza e due
connessioni M12 D a 5 poli femmina per il Bus-IN ed
il Bus-OUT della sottorete.
La sottorete può avere una lunghezza massima di
100 metri.
La potenza di un singolo Output è di 3W a 24 V.
Grazie alla tecnica PWM è possibile impostare
una riduzione di potenza per il solo mantenimento
dell’azionamento.
Modulo adattatore Sub-D 25 e 37 poli Mod. CXA-25P e CXA-37P
Mod.
Interfaccia
OUT Digitali
Connessione Bus-IN Connessione Bus-OUT Connessione PWR Alimentazione Potenza per ogni Output
CXA-25P Sub-D 25 poli
24
M12D 5 poli femmina
M12D 5 poli femmina
M12A 4 poli maschio
24 V DC
3 W
CXA-37P Sub-D 37 poli
32
M12D 5 poli femmina
M12D 5 poli femmina
M12A 4 poli maschio
24 V DC
3 W
