Isole di valvole Serie Y
CONTROLLO >
CATALOGO
>
Release 8.8
/3.45.10
2
CONTROLLO

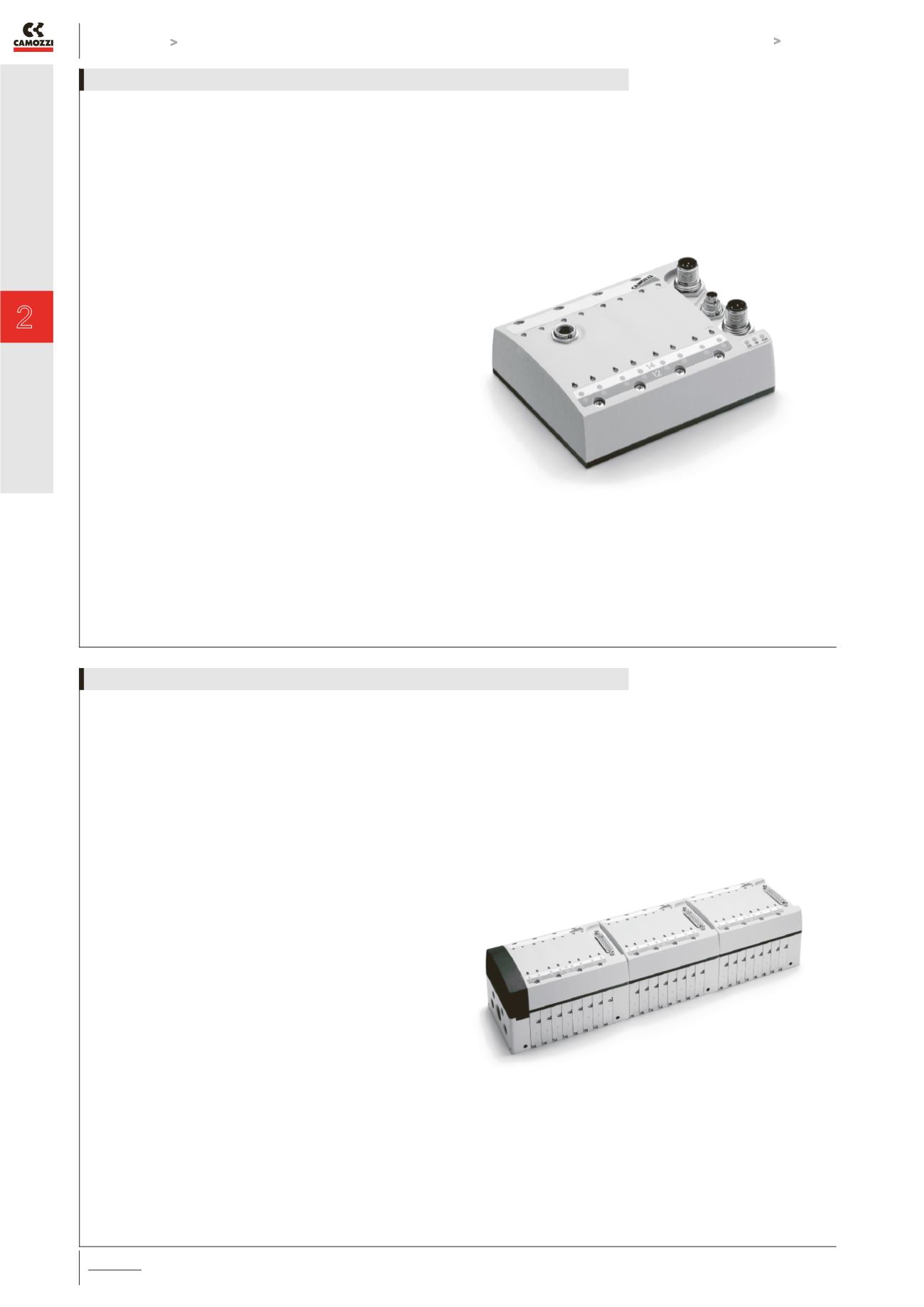

Le versioni Multipolari e Seriali utilizzano dei cappelli di
copertura per gli elettropiloti. Questi cappelli garantiscono
l’IP65 e una protezione meccanica delle parti interne.
I cappelli integrano:
- comandi manuali nelle funzioni monostabile e bistabile.
Per l’azionamento monostabile è sufficiente una semplice
pressione, mentre, abbinando una rotazione, si ottiene
l’azionamento bistabile.
- led di segnalazione di presenza tensione alla bobina.
- led di diagnostica nelle versioni seriali.
- attacchi per i connettori elettrici.
- schede elettroniche integrate.
- interfaccia di collegamento con gli elettropiloti.
- protezione delle uscite contro picchi di tensione, inversione di
polarità e cortocircuito.
- collegamenti realizzati su circuito stampato.
Cappelli di copertura
Il cappello multipolare in tre versioni consente il collegamento
di Isole a 4, 6 o 8 posizioni valvola. Ogni posizione può essere
indifferentemente a singolo o doppio solenoide. È possibile
unire più Isole inserendo sotto ogni presa SUB-D una piastra di
alimentazione intermedia tipo X.
I moduli pneumatici possono essere da 2, 4, 6 o 8 posizioni
valvola ed essere separati da guarnizioni di varie tipologie.
Fra due guarnizioni di separazione dei canali 1 e 11 deve
esserci sempre un modulo di alimentazione supplementare tipo
X o una funzione W.
Cappelli di copertura - versione Multipolare
