741 / 1280
Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
2

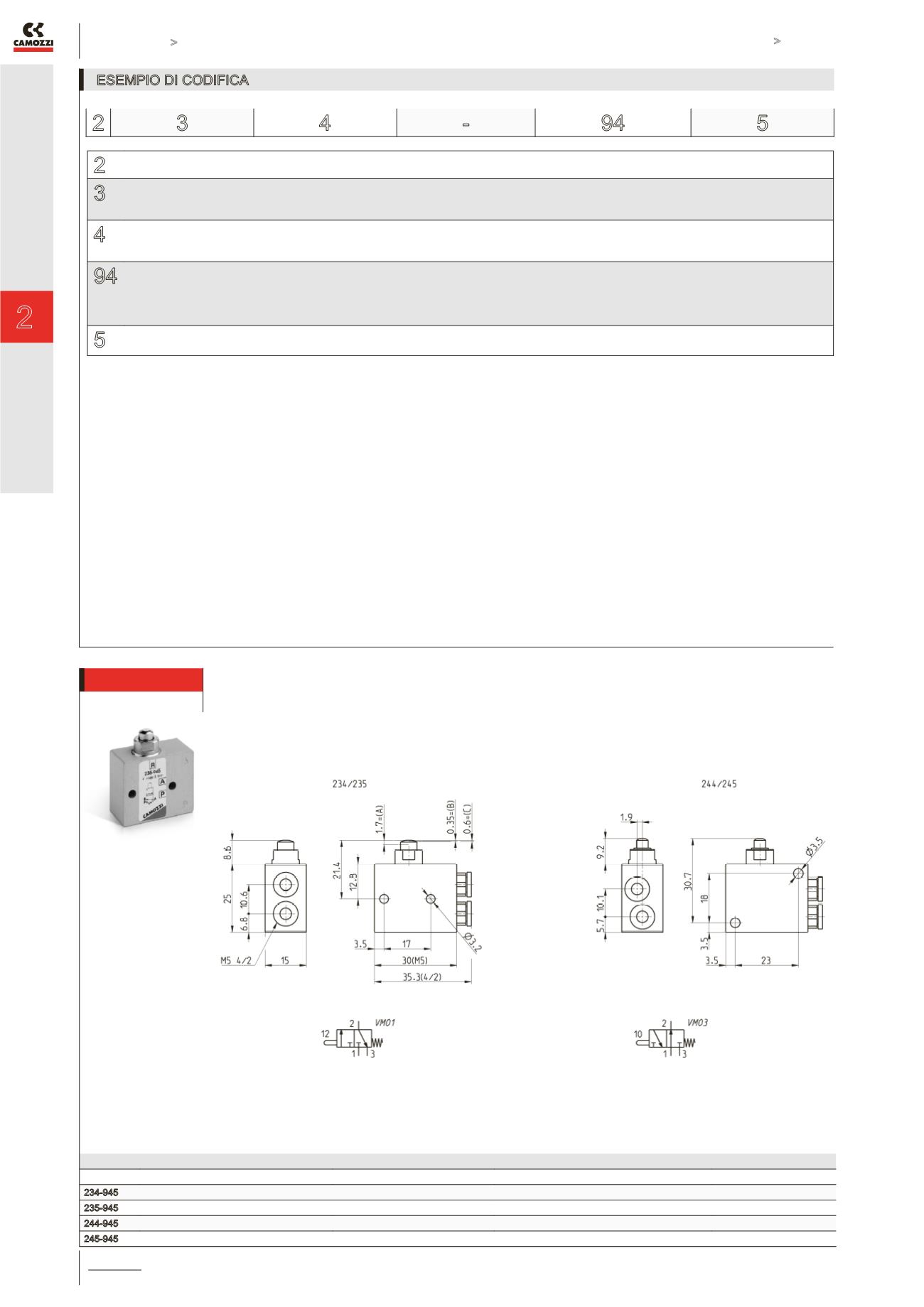

Minivalvole ad azionamento meccanico Serie 2
CONTROLLO >
CATALOGO
>
Release 8.8
/4.05.02
2
CONTROLLO
ESEMPIO DI CODIFICA
2
SERIE:
3
FUNZIONE:
3 = 3/2 vie NC
4 = 3/2 vie NO
4
ATTACCHI:
4 = cartuccia ø 4
5 = M5
94
DISPOSITIVI:
94 = azionamento frontale
95 = azionamento leva rullo
96 = azionamento leva rullo unidirezionale
98 = azionamento frontale a pannello
5
RIPOSIZIONAMENTO:
5 = ritorno a molla
2
3
4
-
94
5
Minivalvole, azionamento frontale
Mod.
Pressione d’esercizio (bar)
Portata Qn (Nl/min)
Forza d’azionamento a 6 bar (N)
SIMBOLO
234-945
2 ÷ 10
60
6
VM01
235-945
2 ÷ 10
60
6
VM01
244-945
2 ÷ 10
60
6
VM03
245-945
2 ÷ 10
60
6
VM03
LEGENDA DISEGNO
A = corsa totale
B = pre-corsa
C = corsa utile
