www.camozzi.com.Elettrovalvole proporzionali ad azionamento diretto Serie CP
CATALOGO
2
/15.02.02
2
>
Release 8.8
CONTROLLO >
CONTROLLO

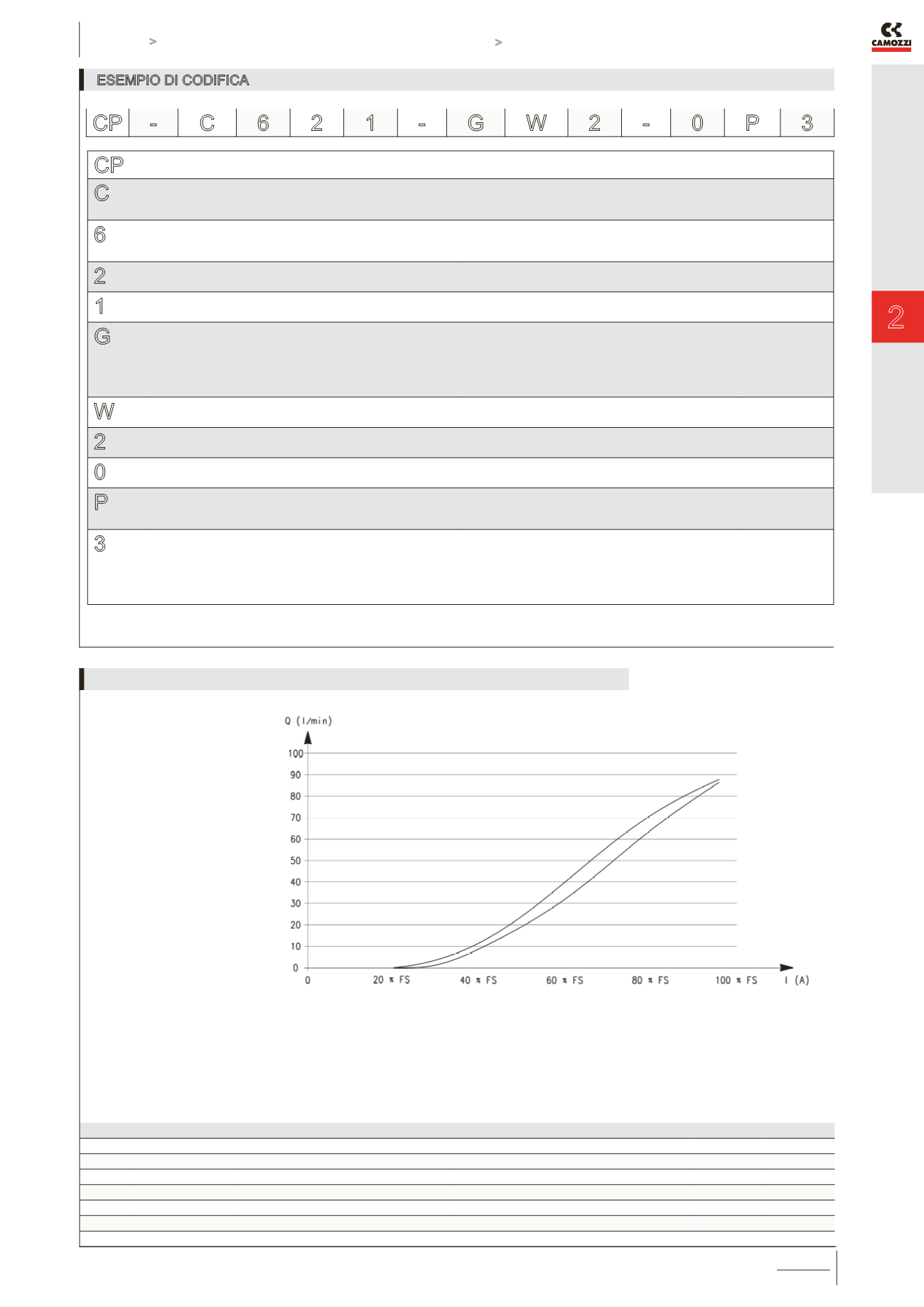

ESEMPIO DI CODIFICA
CP
SERIE
C
CONNESSIONI:
C = cartuccia
S = sottobase
6
CORPO:
6 = taglia 16 mm
7 = taglia 20 mm
2
NUMERO DI VIE:
2 = 2 vie
1
FUNZIONE:
1 = NC
G
DIAMETRO ORIFIZIO:
F = ø 1 mm (solo taglia 16 mm)
G = ø 1.5 mm (solo taglia 16 mm)
N = ø 2 mm (solo taglia 16 mm)
M = ø 3 mm (solo taglia 20 mm)
P = ø 3.5 mm (solo taglia 20 mm)
W
MATERIALE GUARNIZIONI:
W = FKM
2
MATERIALE CORPO:
2 = ottone
0
MATERIALE DI SOVRASTAMPAGGIO BOBINA:
0 = cartuccia
P
DIMENSIONI BOBINA:
P = ø 16
7 = ø 20
3
VOLTAGGIO:
1 = 6 V DC 3.1 W (solo taglia 16 mm)
3 = 24 V DC 3.1 W (solo taglia 16 mm)
5 = 12 V DC 3.1 W (solo taglia 16 mm)
7 = 6 V 4.8 W (solo Ø 3.5, taglia 20 mm)
9 = 24 V 4.8 W (solo Ø 3.5, taglia 20 mm)
2 = 12 V DC 4.3 W (solo taglia 20 mm)
4 = 24 V DC 4.3 W (solo taglia 20 mm)
6 = 6 V DC 4.3 W (solo taglia 20 mm)
8 = 12 V 4.8 W (solo Ø 3.5, taglia 20 mm)
CP -
C 6 2 1 -
G W 2 -
0 P 3
LEGENDA DIAGRAMMA:
Q = portata (l/min)
I = corrente (A)
FS = fondo scala
TEMPI DI RISPOSTA calcolati in funzione del flusso massimo ad ogni pressione di lavoro. [ Tempo di risposta elettromeccanico: 10 ms ]
ø
Pin [bar]
Tempo di risposta carico [ ms ]
Tempo di risposta scarico [ ms ]
0% - 10% 0% - 90% 10% - 90%
100% - 90% 100% - 10% 90% - 10%
1 mm
8
12 42 30
9 33 24
1.5 mm
5
12 39 27
9 33 24
2 mm
3
11 39 28
9 33 26
3 mm
2.8
13 29 16
14 28.5 14.5
3. 5 mm
2
15 31 16
12.5 27.5 15
ISTERESI E TEMPI DI RISPOSTA
