Micro regolatore proporzionale elettronico Serie K8P CATALOGO
2
/15.37.03 2
> Release 8.8 CONTROLLO >
CONTROLLO
Pr = Pressione d’uscita (bar)*
Q = Portata (Nl/min)*
* = Pressione d’ingresso 4 bar
Pr = Pressione d’uscita (bar)*
Q = Portata (Nl/min)*
* = Pressione d’ingresso 10 bar

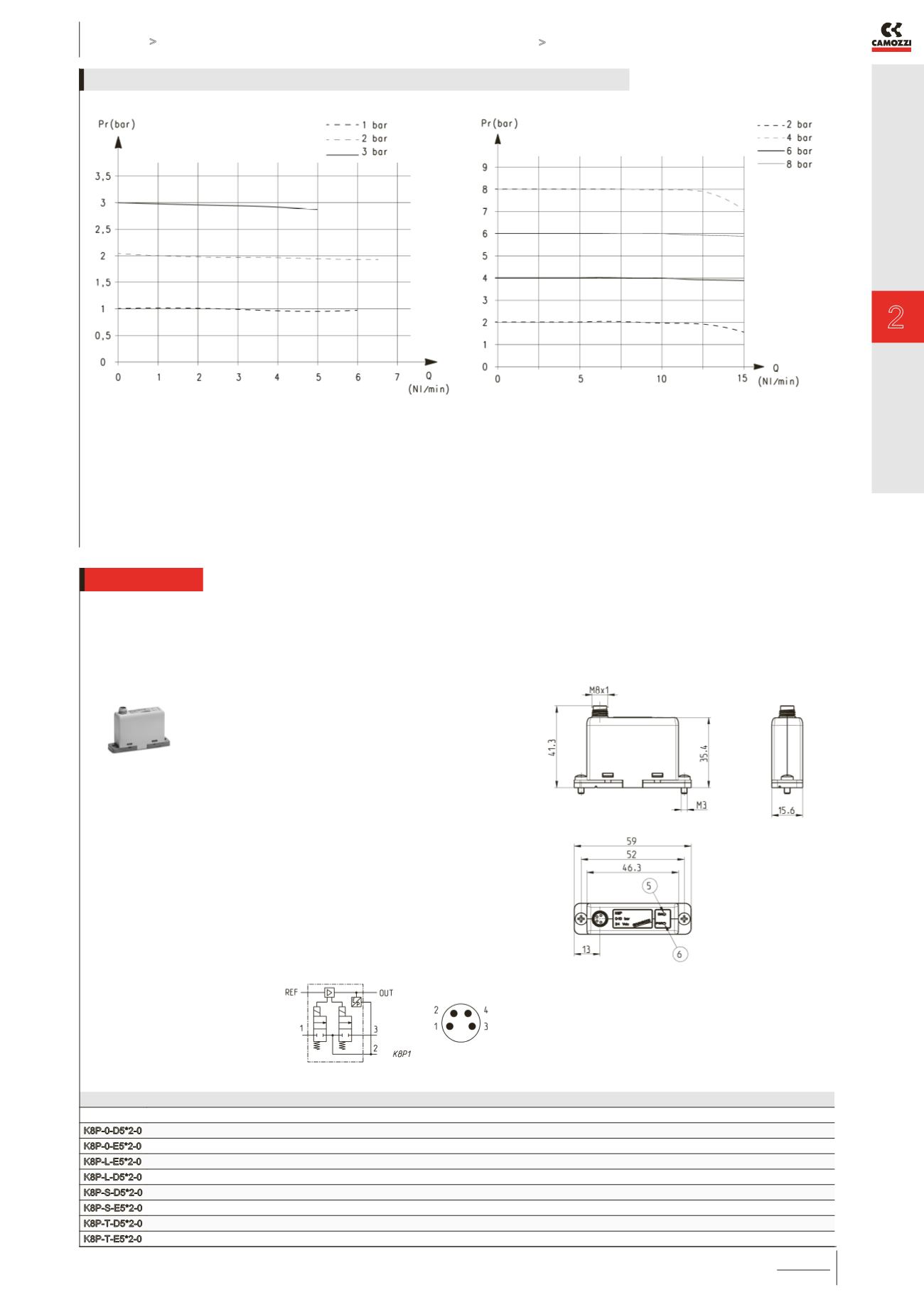

DIAGRAMMI DI PORTATA
CONNETTORE M8 MASCHIO 4 POLI
Pin 1: +24 V DC (Alimentazione)
Pin 2: Segnale analogico di comando 0-10 V DC
o 4-20 mA
Pin 3: 0 V (Ground) comune anche per il segnale
di comando
Pin 4: Segnale analogico di uscita (in funzione della
pressione regolata)
5 LED rosso
6 LED verde
Micro regolatore proporzionale elettronico Serie K8P - ingombri
Mod.
K8P-0-D5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-0-E5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-L-E5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-L-D5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-S-D5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-S-E5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-T-D5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
K8P-T-E5*2-0 * a seconda del tipo di comando desiderato inserire: 2 (0-10 V DC) oppure 3 (4-20 mA)
