CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE>
Série 2 - Séries 1, 3, 4 et VMS

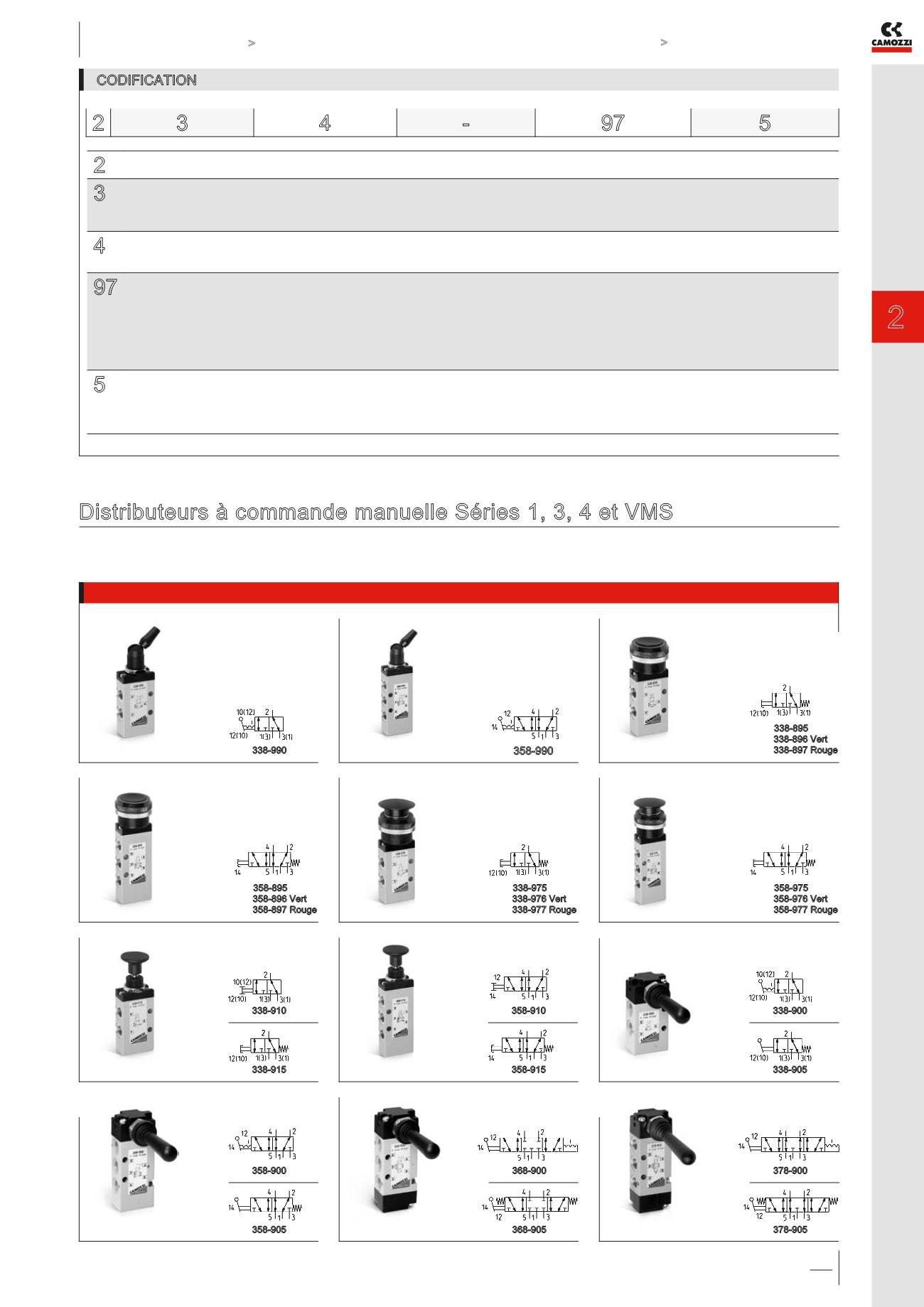

CODIFICATION
2
SERIE
3
NOMBRE D’ORIFICES/POSITIONS:
3 = 3/2 voies NF
4 = 3/2 voies NO
8 = 5/3 voies CO (réalisée avec 2 vannes 3/2 voies NF)
4
RACCORDEMENT:
4 = cartouche ø 4
5 = M5
97
ACTIONNEMENT:
87 = sélecteur 3 positions
89 = bouton poussoir
97 = bouton coup de poing
90 = levier
99 = sélecteur 2 positions
92 = pédale
904 = clé 2 positions
5
RAPPEL:
5 = retour par ressort
0 = stable / bistable
2 = quart de tour maintenu
54 = joy stick
2
3
4
-
97
5
Distributeurs à commande manuelle Séries 1, 3, 4 et VMS
Séries 1, 3 et 4: 3/2, 5/2 et 5/3 voies CF CO PC. Raccordement: G1/8, G1/4
Série VMS: 3/2 voies. Raccordement: G1/8, G1/4, G3/8, G1/2
Mod. 338-990
Mod.
358-990
Mod.
338-895 Noir
338-896 Vert
338-897 Rouge
Mod.
358-895 Noir
358-896 Vert
358-897 Rouge
Mod.
338-975 Noir
338-976 Vert
338-977 Rouge
Mod.
358-975 Noir
358-976 Vert
358-977 Rouge
Mod. 338-915
Mod. 338-910
Mod. 358-905
Mod. 358-900
Mod. 368-905
Mod. 368-900
Mod. 378-905
Mod. 378-900
Mod. 358-915
Mod. 358-910
Mod. 338-905
Mod. 338-900
