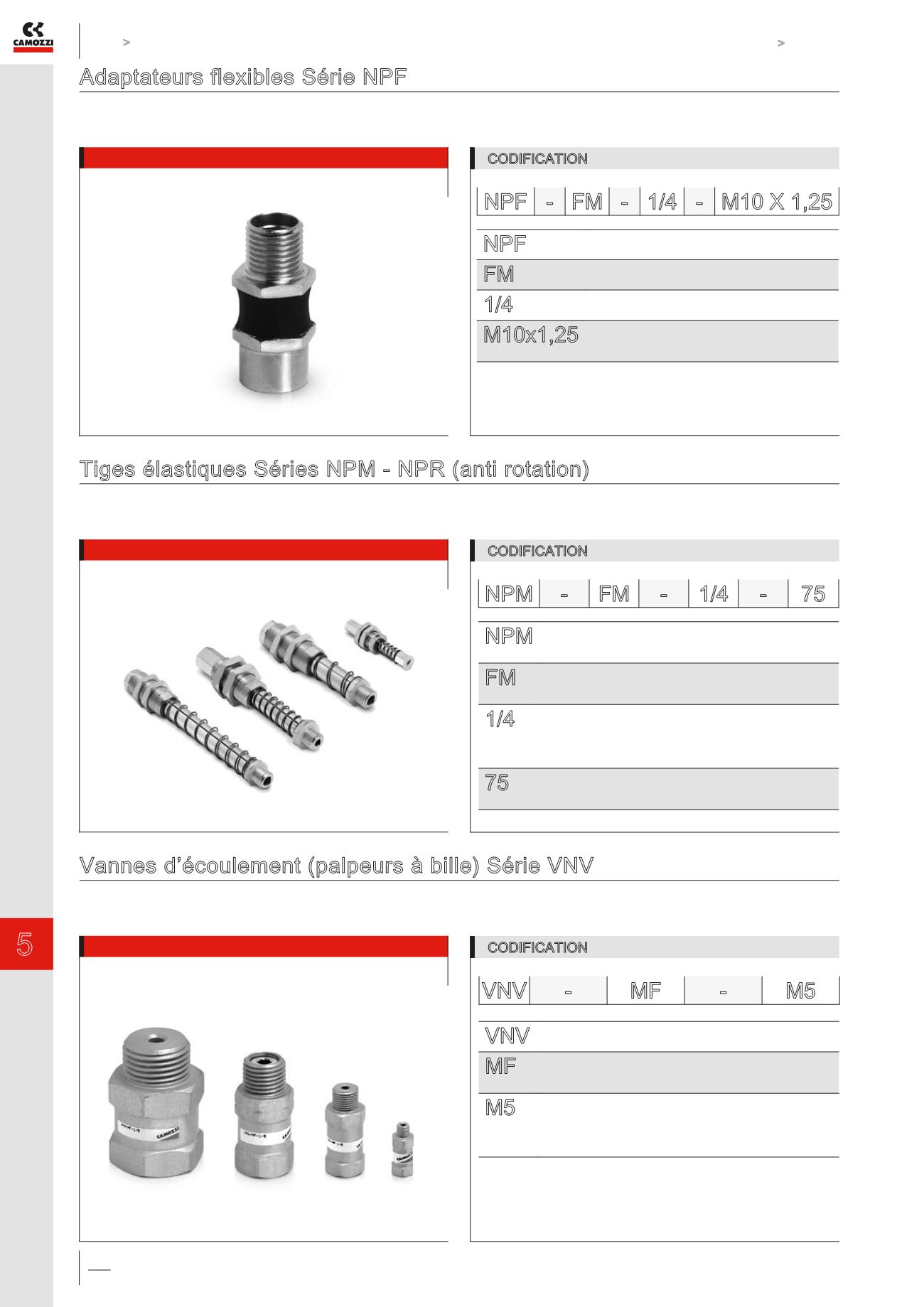

Série NPF - Séries NPM - NPR - Série VNV
Adaptateurs flexibles Série NPF
La liaison caoutchouc entre les deux parties métalliques permet une inclinaison possible dans toutes les directions.
Raccordement: G1/4
CODIFICATION
NPF - FM - 1/4 - M10 X 1,25
NPF
SERIE:
NPF = Adaptateur flexible
FM
RACCORDEMENT:
FM = G1 Femelle / G2 Mâle
1/4
TAILLE TARAUDAGE G1:
1/4 = G1/4
M10x1,25
TAILLE FILETAGE G2:
M10x1,25 = M10x1,25
1/4 = G1/4
Tiges élastiques Séries NPM - NPR (anti rotation)
Elles sont utilisées pour la manipulation de pièces de différentes hauteurs.
Raccordement M3, M5, G1/8, G1/4 et une course de compensation de 5 à 75 mm.
CODIFICATION
NPM
SERIE:
NPM = Tige élastique
NPR = Tige élastique anti rotation
FM
RACCORDEMENT:
FM = femelle / mâle
FF = femelle / femelle
1/4
TAILLE RACCORDEMENT:
M3 = M3
M5 = M5
1/8 = G1/8
1/4 = G1/4
75
COURSE DE COMPENSATION:
05 = 5 mm - 10 = 10 mm - 15 = 15 mm - 20 = 20 mm
25 = 25 mm - 50 = 50 mm - 75 = 75 mm
NPM - FM - 1/4 - 75
Vannes d’écoulement (palpeurs à bille) Série VNV
Les vannes d’écoulement ( palpeurs à bille ) interrompent automatiquement le flux à partir d’un certain débit volumétrique.
Raccordement: M5, G1/8, G1/4, G1/2.
CODIFICATION
VNV -
MF -
M5
VNV
SERIE:
VNV = Vanne d’écoulement
MF
VERSION:
MF= G1 mâle / G2 femelle
FM = G1 femelle / G2 mâle
M5
RACCORDEMENT:
M5 = M5
1/8 = G1/8
1/4 = G1/4
1/2 = G1/2
