Laborationssatsen Training Kit Reglerteknik
behandlar begrepp inom grundläggande
reglerteknik såsom:
• PID-regulatorns funktion och parametrar
• Optimering och inkoppling av olika
system
• Grundläggande mät- och reglertekniska
begrepp
• Olika typer av givare och dess funktioner
Eleven kan med ingående komponenter och
tillhörande laborationsbok bygga upp föl-
jande reglerprocesser:
• Nivåreglering av vatten – med eller utan
lägesställdon
• Flödesreglering med proportionalventil
• Hastighetsreglering av motor
• Positionsreglering av linjärenhet
• Hastighetsreglering av slipmaskin, tryck-
styrning med proportionalregulator
• Balansarm
• Sammansatt objekt hastighets-/positions-
reglering, tryck/motor

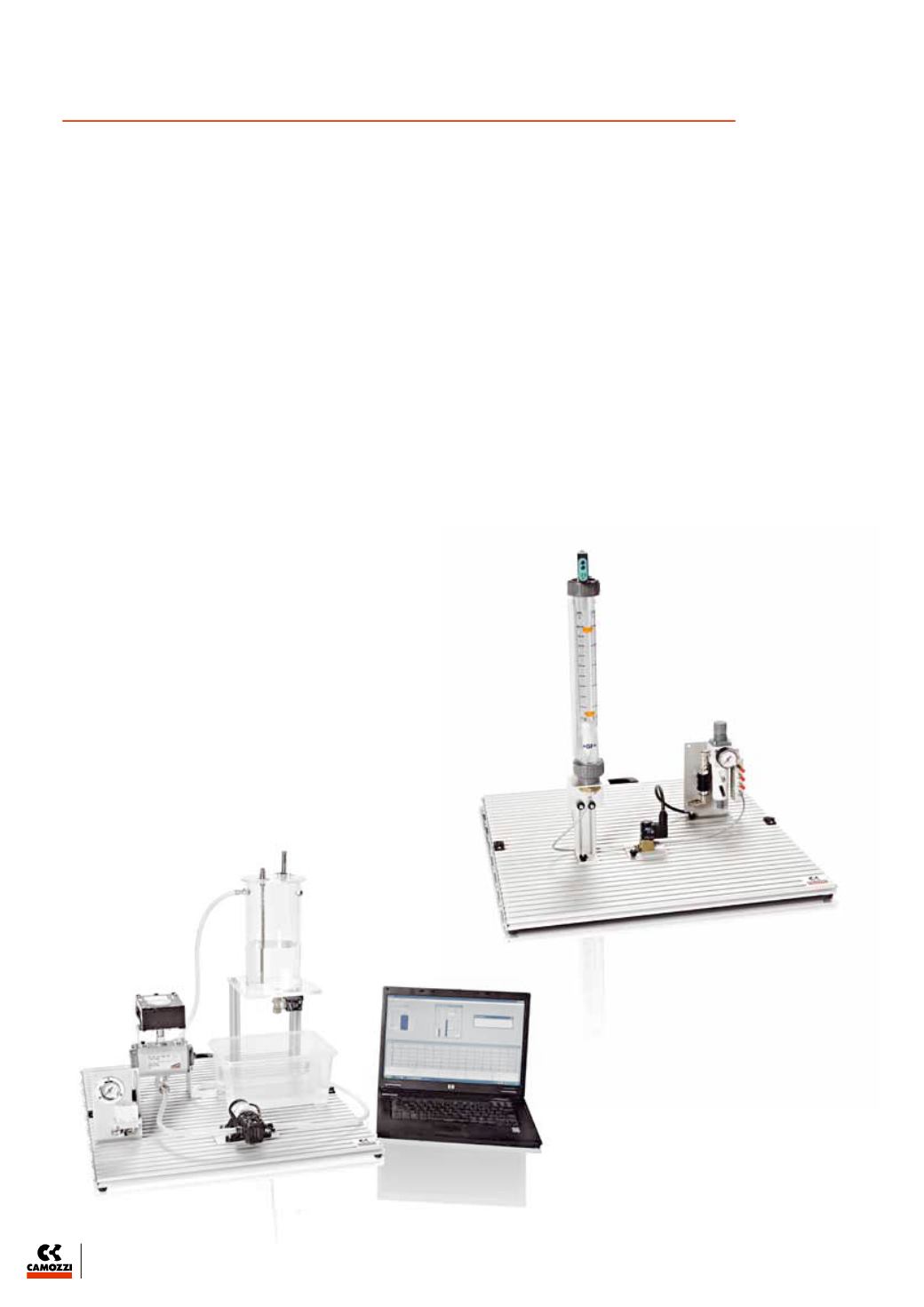

Training Kit Reglerteknik
Samtliga objekt styrs med tillhörande
programvara PID-Systems alternativt
PLC-system, där eleven har möjlighet att
förändra börvärde, regler-parametrar samt
övervaka och utvärdera processen.
Sammankopplingen mot reglerobjektet sker
med hjälp av tillhörande I/O-kort innehållande
ingångar och utgångar för analoga samt
digitala signaler.
Samtliga komponenter levereras i en robust
väska där allt har sina givna platser. Mon-
tage sker på den medföljande bottenplattan.
