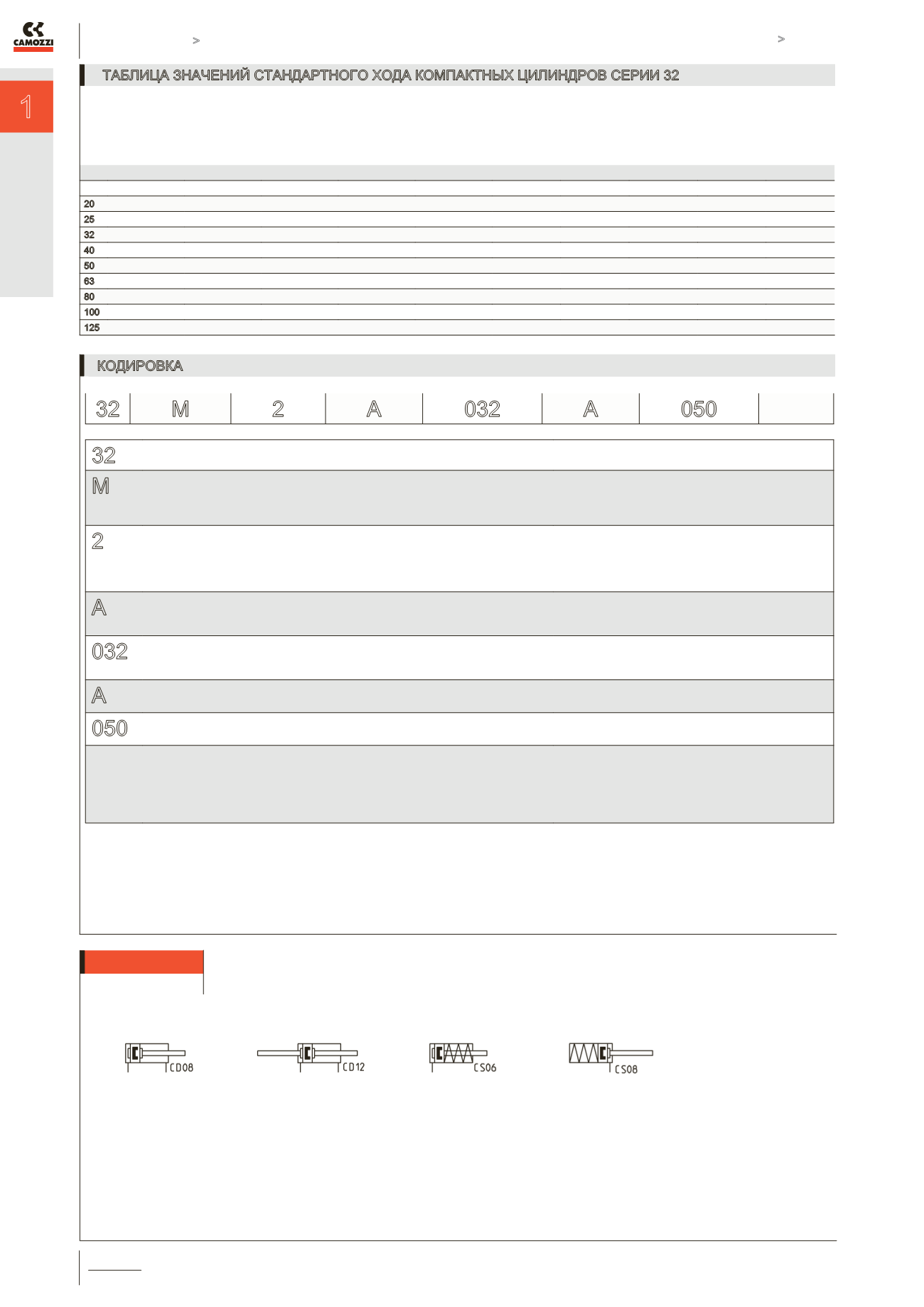

ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 32
1
/1.30.
105
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА КОМПАКТНЫХ ЦИЛИНДРОВ СЕРИИ 32
32 M 2
A
032
A
050
32
СЕРИЯ
M
ИСПОЛНЕНИЯ:
M = шток с наружной резьбой
F = шток с внутренней резьбой
R = с противоповоротной платформой, только двустороннего действия
2
ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
4 = одностороннее (задняя возвратная пружина)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS06
CD08
CD12
CS08
A
МАТЕРИАЛЫ:
A = корпус, поршень, крышки – анодированный алюминий,
шток – нержавеющая сталь, уплотнения – полиуретан
032
ДИАМЕТРЫ:
020 = ø 20 мм - 025 = ø 25 мм - 032 = ø 32 мм - 040 = ø 40 мм - 050 = ø 50 мм
063 = ø 63 мм - 080 = ø 80 мм - 100 = ø 100 мм - 125 = ø 125 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт
050
ХОД:
Серия 32F, 32M, 32R: ø 20-25 = 5-300 мм / ø 32-40-50-63 = 5-400 мм / ø 80-125 = 5-500 мм
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
S = специальное исполнение
V = уплотнение штока. Материал: фторкаучук (FKM)
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C; действие: двустороннее; модификация: немагнитный
( _ _ _ ) = специальное исполнение со специальным окончанием штока
✖ = с противоповоротной платформой
● = двустороннего действия
■ = одностороннего действия
Ø
5
10
15
20
25
30
40
50
60
80
20
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
25
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
32
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
40
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
50
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
63
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
80
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
100
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
125
✖ ● ■
✖ ● ■
✖ ● ■
✖ ● ■
✖ ●
✖ ●
✖ ●
✖ ●
✖ ●
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
