КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические Серия 32
1 /1.30.
110
Для цилиндра с противоповоротной платформой и
проходным штоком

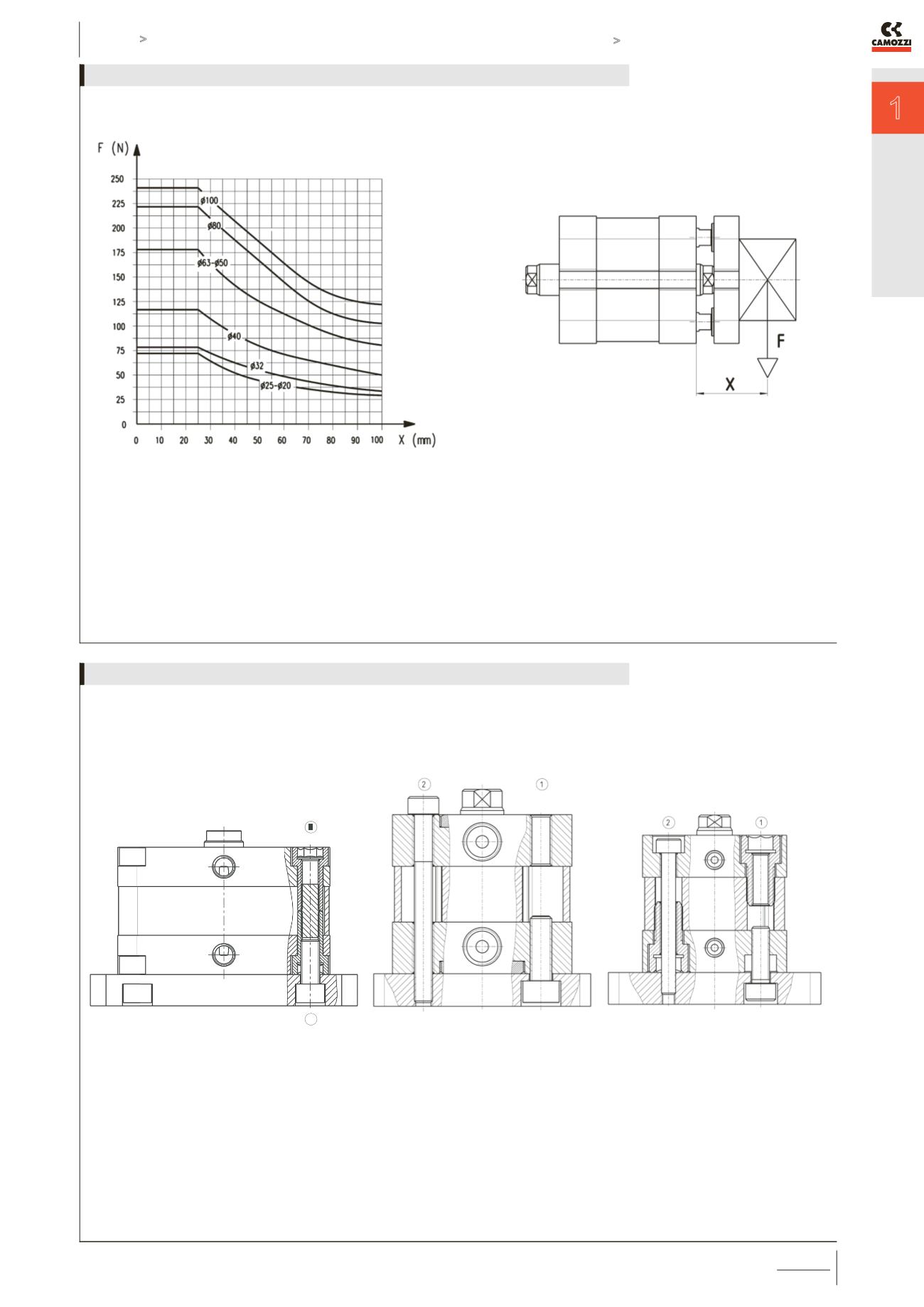

Зависимость изгибающего усилия (F) от хода (Х).
(М/Ммах) + (F/Fmax) < 1
ДОПУСТИМАЯ ИЗГИБАЮЩАЯ НАГРУЗКА, ПРОХОДНОЙ ШТОК
Примеры монтажа цилиндров
Ø 32; 40; 50; 63; 80; 100 мм.
1 = Крепление сзади посредством
резьбы в крышке.
2 = Крепление насквозь
Примечание: При монтаже насквозь
рекомендуется использовать крепеж
из немагнитного материала.
Примеры монтажа цилиндров Ø 125 мм.
3 = Крепление сзади или спереди
посредством резьбы в винтах.
Примеры монтажа цилиндров
Ø 20 ÷ 25 мм.
1 = Крепление сзади посредством
резьбы в крышке.
2 = Крепление насквозь
Примечание: При монтаже насквозь
рекомендуется использовать крепеж
из немагнитного материала.
ПРИМЕРЫ МОНТАЖА
3
3
