ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >

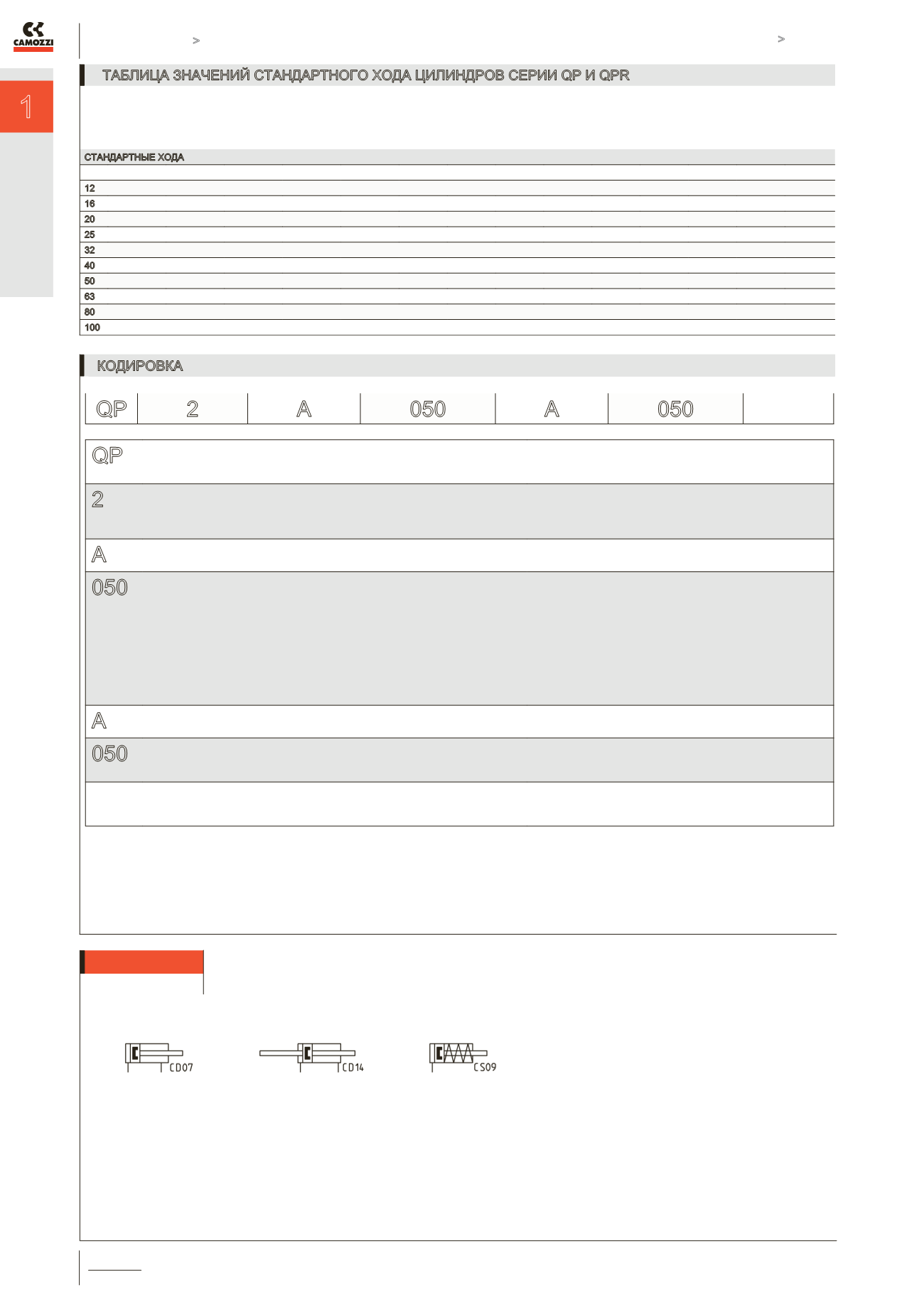

Цилиндры пневматические короткоходовые Серия QP и QPR
1
/2.10.
137
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ QP И QPR
QP 2
A
050
A
050
QP
СЕРИИ:
QP = стандарт
QPR = противоповоротные
2
ДЕЙСТВИЕ:
1 = одностороннее (передняя пружина, только QP)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS09
CD07
CD14
A
МАТЕРИАЛЫ:
A = корпус – анодированный алюминий, шток – нержавеющая сталь
050
ДИАМЕТРЫ:
012 = ø 12 мм
016 = ø 16 мм
020 = ø 20 мм
025 = ø 25 мм
032 = ø 32 мм
040 = ø 40 мм
050 = ø 50 мм
063 = ø 63 мм
080 = ø 80 мм
100 = ø 100 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт
050
ХОД:
Серия QP: ø12 ÷ 25 = 1 ÷ 150 мм / ø32 ÷ 100 = 1 ÷ 200 мм
Серия QPR: ø12 = 1 ÷ 50 мм / ø16 = 1 ÷ 75 мм / ø20 ÷ 100 = 1 ÷ 100 мм
= стандарт
V = штоковая манжета. Материал: фторкаучук (FKM)
W = все уплотнения. Материал: фторкаучук (FKM) (за исключением ø 12 мм)
■ = двустороннего действия ✖ = одностороннего действия ● = с противоповоротной платформой
СТАНДАРТНЫЕ ХОДА
Ø
5
10
15
20
25
30
35
40
45
50
60
75
80
100
12
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖ ●
■ ●
■
■
■
16
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■
■
20
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
25
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
32
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
40
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
50
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
63
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
80
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
100 ■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
■ ●
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
