ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >

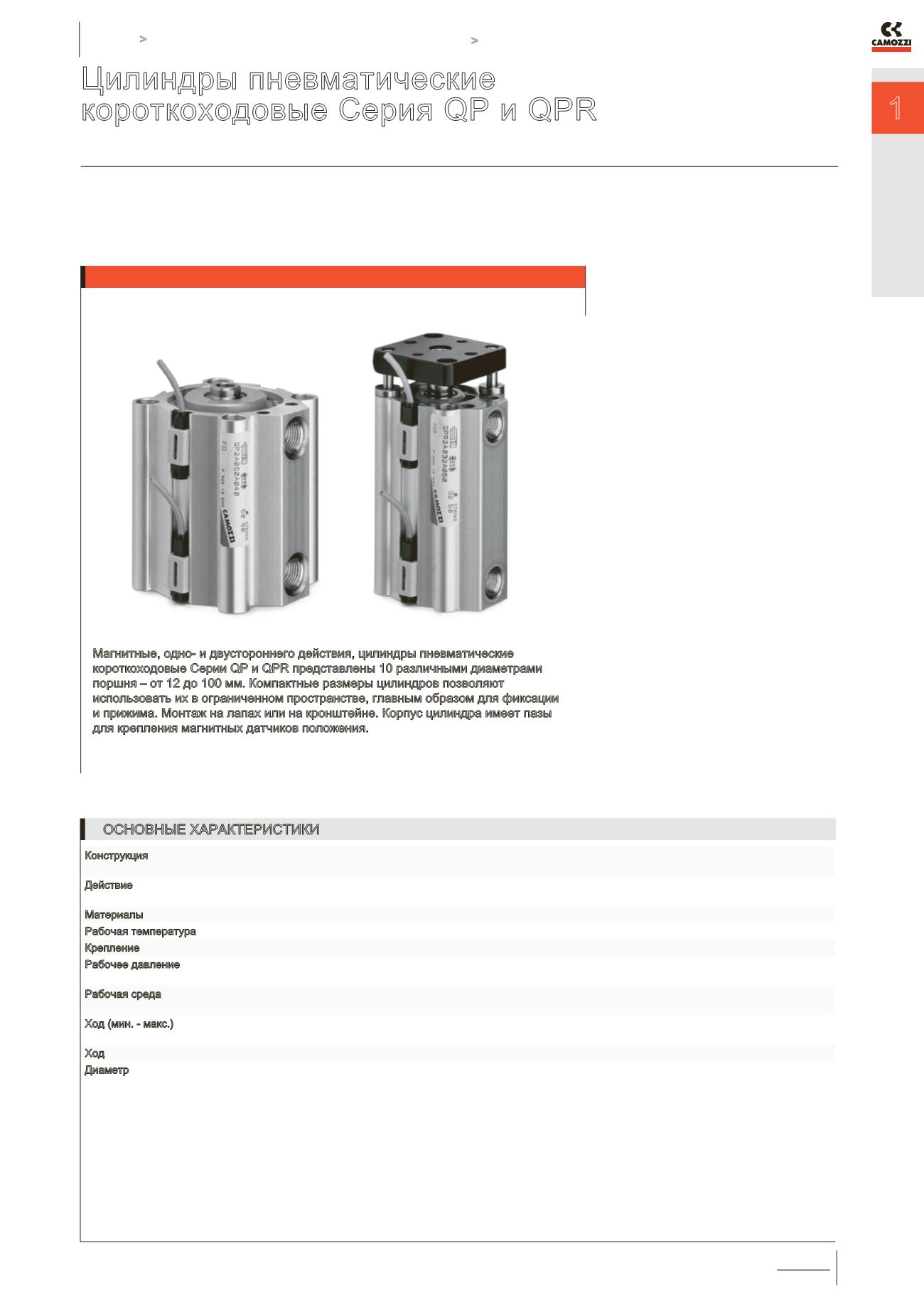

Цилиндры пневматические короткоходовые Серия QP и QPR
1
/2.10.
136
Цилиндры пневматические
короткоходовые Серия QP и QPR
Серия QP: одно- и двустороннего действия, магнитные
Серия QPR: двустороннего действия, магнитные, с противоповоротной платформой
ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
Магнитные, одно- и двустороннего действия, цилиндры пневматические
короткоходовые Серии QP и QPR представлены 10 различными диаметрами
поршня – от 12 до 100 мм. Компактные размеры цилиндров позволяют
использовать их в ограниченном пространстве, главным образом для фиксации
и прижима. Монтаж на лапах или на кронштейне. Корпус цилиндра имеет пазы
для крепления магнитных датчиков положения.
Простая конструкция цилиндров серии
QP и QPR повышает их надежность и
увеличивает срок службы.
На корпусе вдоль оси цилиндра
выполнены пазы для крепления
магнитных датчиков положения.
Цилиндры Серии QPR со встроенной
платформой и направляющими
представляют собой законченные модули
линейного перемещения идеально
решающие задачи подачи деталей в
системах автоматической загрузки,
нанесения маркировки на упаковку,
перемещения инструмента и оснастки,
требующих строгой пространственной
ориентации.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Конструкция
серия QP: компактный профиль
серия QPR: компактный с противоповоротными направляющими
Действие
серия QP: одностороннего действия с пружинным возвратом; двустороннего действия
серия QPR: двустороннего действия
Материалы
корпус – анодированный алюминий; шток – нержавеющая сталь; уплотнения – NBR (FKM по запросу)
Рабочая температура 0° ÷ 80°C (при сухом воздухе -20°C)
Крепление
отверстия в корпусе, подвеска, лапы
Рабочее давление
1 ÷ 10 бар (только двустороннего)
2 ÷ 10 бар (только одностороннего)
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм,
обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Ход (мин. - макс.)
серия QP: ø12 ÷ ø 25 = 1÷ 150 мм / ø 32 ÷ ø 100 = 1÷200 мм
серия QPR: ø 12 = 1÷50 мм / ø 16 = 1÷75 мм / ø 20 ÷ ø 100 = 1÷ 100 мм
Ход
минимальный ход при использовании датчиков - 10 мм
Диаметр
ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм
