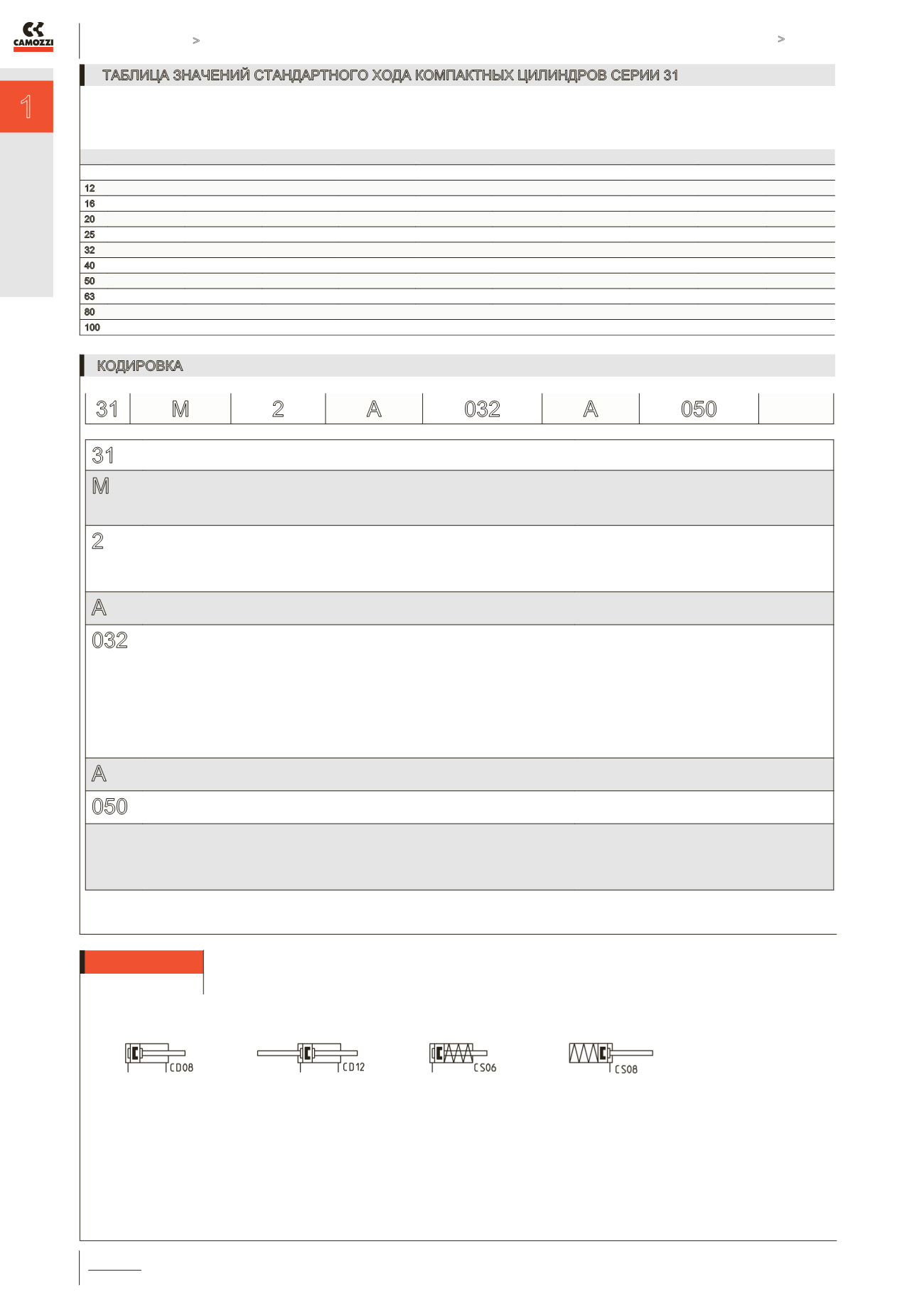

ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические компактные Серия 31
1
/2.15.
147
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА КОМПАКТНЫХ ЦИЛИНДРОВ СЕРИИ 31
31 M 2
A
032
A
050
31
СЕРИЯ
M
МОДИФИКАЦИЯ:
M = шток с наружной резьбой
F = шток с внутренней резьбой
R = с противоповоротной платформой, только двустороннего действия
2
ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
4 = одностороннее (задняя возвратная пружина)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS06
CD08
CD12
CS08
A
МАТЕРИАЛЫ:
A = корпус – алюминий, шток – нержавеющая сталь
032
ДИАМЕТРЫ:
012 = ø 12 мм
016 = ø 16 мм
020 = ø 20 мм
025 = ø 25 мм
032 = ø 32 мм
040 = ø 40 мм
050 = ø 50 мм
063 = ø 63 мм
080 = ø 80 мм
100 = ø 100 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт
050
ХОД:
Серия 31R, 31M и 31F: ø 12 ÷ 25 = 1 ÷ 200 мм / ø 32 ÷ 63 = 1 ÷ 300 мм / ø 80 ÷ 100 = 1 ÷ 400 мм
= стандарт
S = специальное исполнение
V = уплотнение штока. Материал: фторкаучук (FKM)
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C; действие: двустороннее; модификация: немагнитный
( _ _ _ ) = специальное исполнение со специальным окончанием штока
● = одностороннего действия (с наружной и внутренней резьбой)
■ = двустороннего действия (с наружной и внутренней резьбой)
✖ = с противоповоротной платформой
Ø
5
10
15
20
25
30
40
50
60
80
12
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
16
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
20
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
25
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
32
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
40
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
50
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
63
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
80
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
100
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖ ●
■ ✖
■ ✖
■ ✖
■ ✖
■ ✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
