Цилиндры пневматические компактные Серия 31
1
/2.15.
149
* = В состав цилиндров со специальной резьбой гайки не входят.
** = Резьба К1 – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Пример для заказа: 31M2A032A100(50) – размер H1 удлинен на 50 мм.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 31F2A032A100(50M8-F) – размер H1 удлинен на 50 мм и резьба внутренняя (D3) – М8.
Пример для заказа: 31M2A032A100(50M12X1,5-20) – размер H1 удлинен на 50 мм и резьба (K1) – М12, шаг 1.5, длина 20 мм.

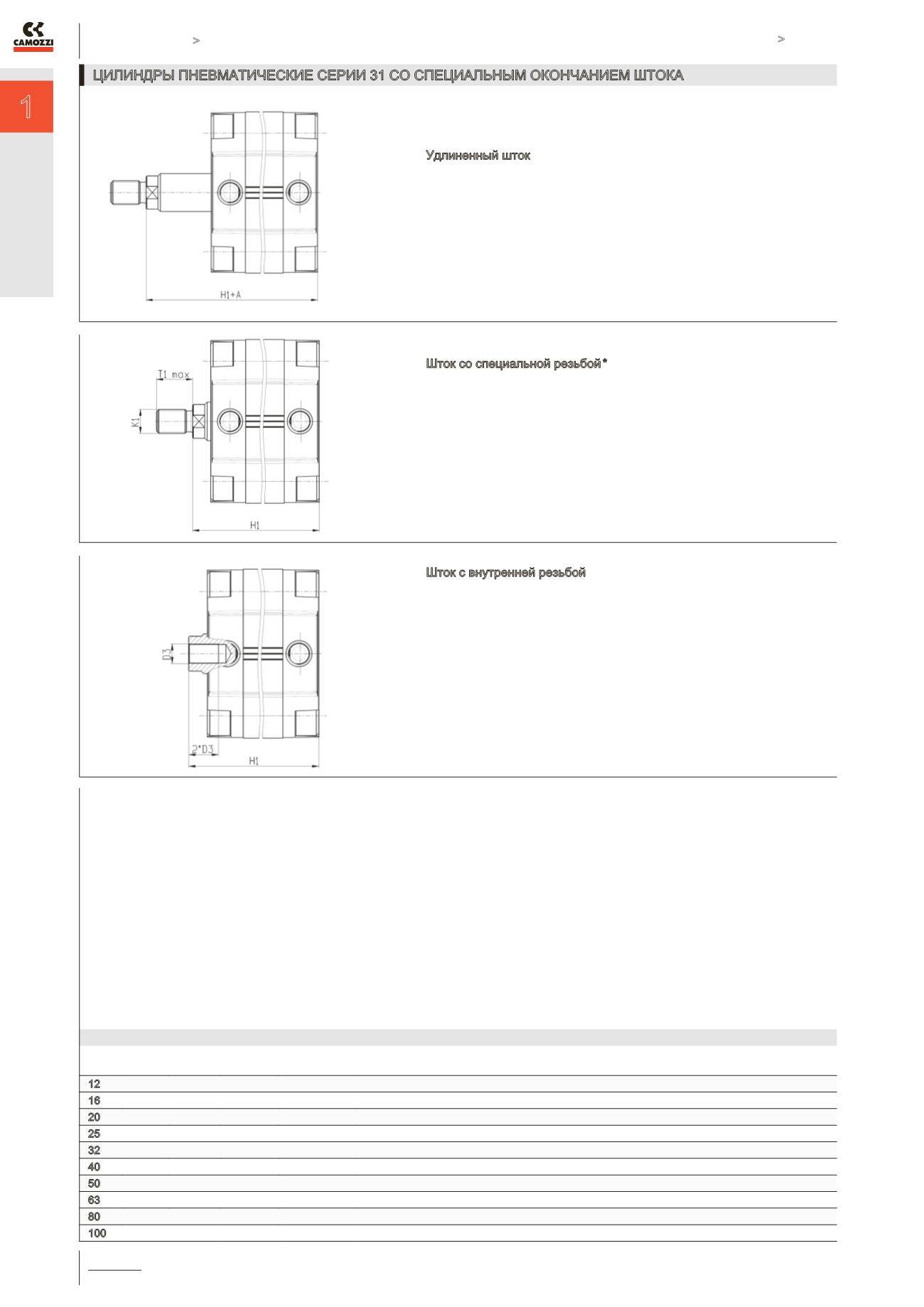

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 31 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА
ТАБЛИЦА. ДОСТУПНЫЕ ВАРИАНТЫ СПЕЦИАЛЬНЫХ РЕЗЬБ
Ø
мм
H1,
мм
A max,
мм
Т1 max,
мм
D3
K1
12 42.5 300
40
М3
M3, M4, М5, М6
16 42.5 300
40
М3, М4
M3, M4, М5, М6, М8 (1,25; 1)
20 42.5 300
40
М3, М4, М5 M4, М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1)
25 45
300
40
М4, М5
М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1)
32 50.5 500
60
М5, М6, М8 М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25)
40 52
500
60
М6, М8
М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25)
50 53
500
60
М8, М10
M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5)
63 57.5 500
60
М10
M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5)
80 64
500
60
М10, М12 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
100 76.5 500
60
М12, М16 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)
Удлиненный шток
В конце кодировки цилиндра в скобках
указывается размер А – удлинение штока в мм.
Пример для заказа:
31M2A032A100(50) – размер H1 удлинен на 50 мм.
Шток с внутренней резьбой
В конце кодировки цилиндра в скобках
указывается размер резьбы и через тире
символ F – внутренняя резьба (female thread).
Пример для заказа:
31F2A032A100(M8-F) – резьба внутренняя (D3) – М8,
глубина резьбы 16 мм.
Дополнительное указание: внутренняя резьба на
штоке изготавливается только с основным (крупным)
шагом. Глубина резьбы равна двум диаметрам.
Доступные варианты резьб см. в таблице ниже.
Шток со специальной резьбой *
В конце кодировки цилиндра в скобках
указываются диаметр резьбы, шаг и длина в мм.
Пример для заказа:
31M2A032A100(M12X1,5-20) – резьба М12,
шаг 1.5, длина 20 мм.
Доступные варианты резьб см. в таблице ниже.
***
**
