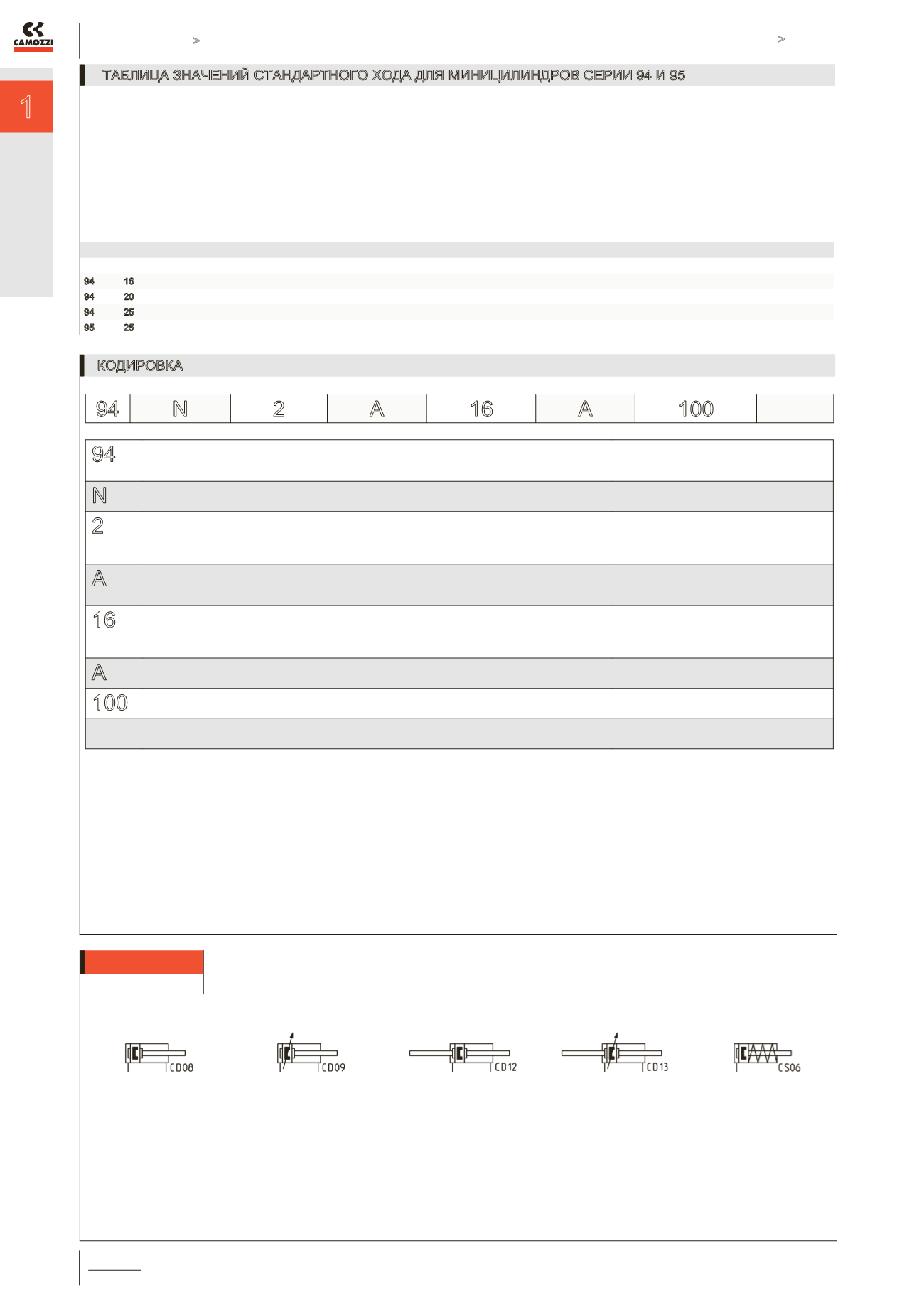

ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Миницилиндры пневматические из нержавеющей стали Серии 94 и 95
1/3.15.
177
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ДЛЯ МИНИЦИЛИНДРОВ СЕРИИ 94 И 95
94 N 2 A 16 A 100
94 СЕРИИ:
94 = магнитные
95 = магнитные, с демпфированием
N МОДИФИКАЦИЯ:
N = стандарт
2 ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее
3 = двустороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS06 (Серия 94)
CD08 (Серия 94) - CD09 (Серия 95)
CD12 (Серия 94) - CD13 (Серия 95)
A МАТЕРИАЛЫ:
A = нержавеющая сталь, уплотнения – NBR
V = нержавеющая сталь, все уплотнения – FKM (максимальная рабочая температура: до +150°C)
16 ДИАМЕТРЫ:
16 = ø 16 мм
20 = ø 20 мм
25 = ø 25 мм
A ТИП КРЕПЛЕНИЯ:
A = стандарт (с гайкой крышки Мод. V + штока Мод. U)
100 ХОД:
10 ÷ 500 мм
= стандарт
V = уплотнение штока. Материал: FKM
● = одностороннего действия
✖ = двустороннего действия
Серия Ø 10 25 40 50 80 100 125 160 200 250 300 320 400 500
94 16 ●✖ ●✖ ●✖ ●✖ ✖ ✖ ✖ ✖ ✖
94 20 ●✖ ●✖ ●✖ ●✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
94 25 ●✖ ●✖ ●✖ ●✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
95 25 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
