ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 42
1
/5.15.
225
КОДИРОВКА

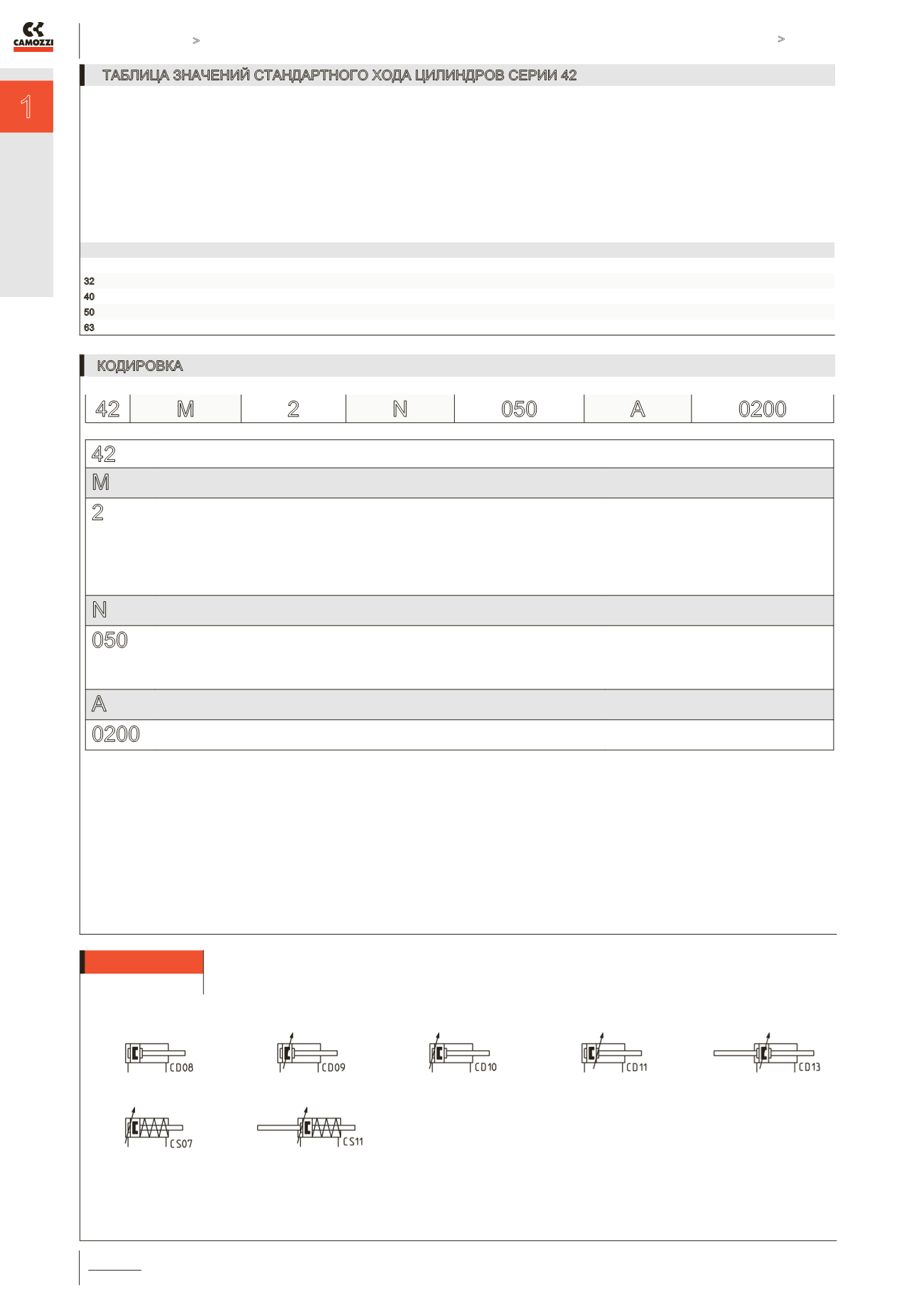

ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ 42
42 M
2
N
050
A
0200
42
СЕРИЯ
M
МОДИФИКАЦИЯ:
M = стандарт, магнитные
2
ДЕЙСТВИЕ:
1 = одностороннее (с передней возвратной пружиной)
2 = двустороннее (с демпфированием в обе стороны)
3 = двустороннее (без демпфирования)
4 = двустороннее (с демпфированием назад)
5 = двустороннее (с демпфированием вперед)
6 = двустороннее (с двусторонним штоком и демпфированием в обе стороны)
7 = одностороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS07
CD09
CD08
CD10
CD11
CD13
CS11
N
МАТЕРИАЛЫ:
N = шток – нержавеющая сталь AISI 420B, гильза – нержавеющая сталь AISI 304, уплотнения – NBR
050
ДИАМЕТРЫ:
032 = ø 32 мм
040 = ø 40 мм
050 = ø 50 мм
063 = ø 63 мм
A
КОНСТРУКЦИЯ:
A = стандарт (с гайкой штока и крышки)
0200
ХОД
см. таблицу
✖ = двустороннего действия ■ = одностороннего действия
Ø 25
50
75
80
100
125
150
160
200
250
300
320
400
500
32
✖ ■
✖ ■
✖ ■
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
40
✖ ■
✖ ■
✖ ■
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
50
✖ ■
✖ ■
✖ ■
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
63
✖ ■
✖ ■
✖ ■
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
