ПЕРЕМЕЩЕНИЕ >

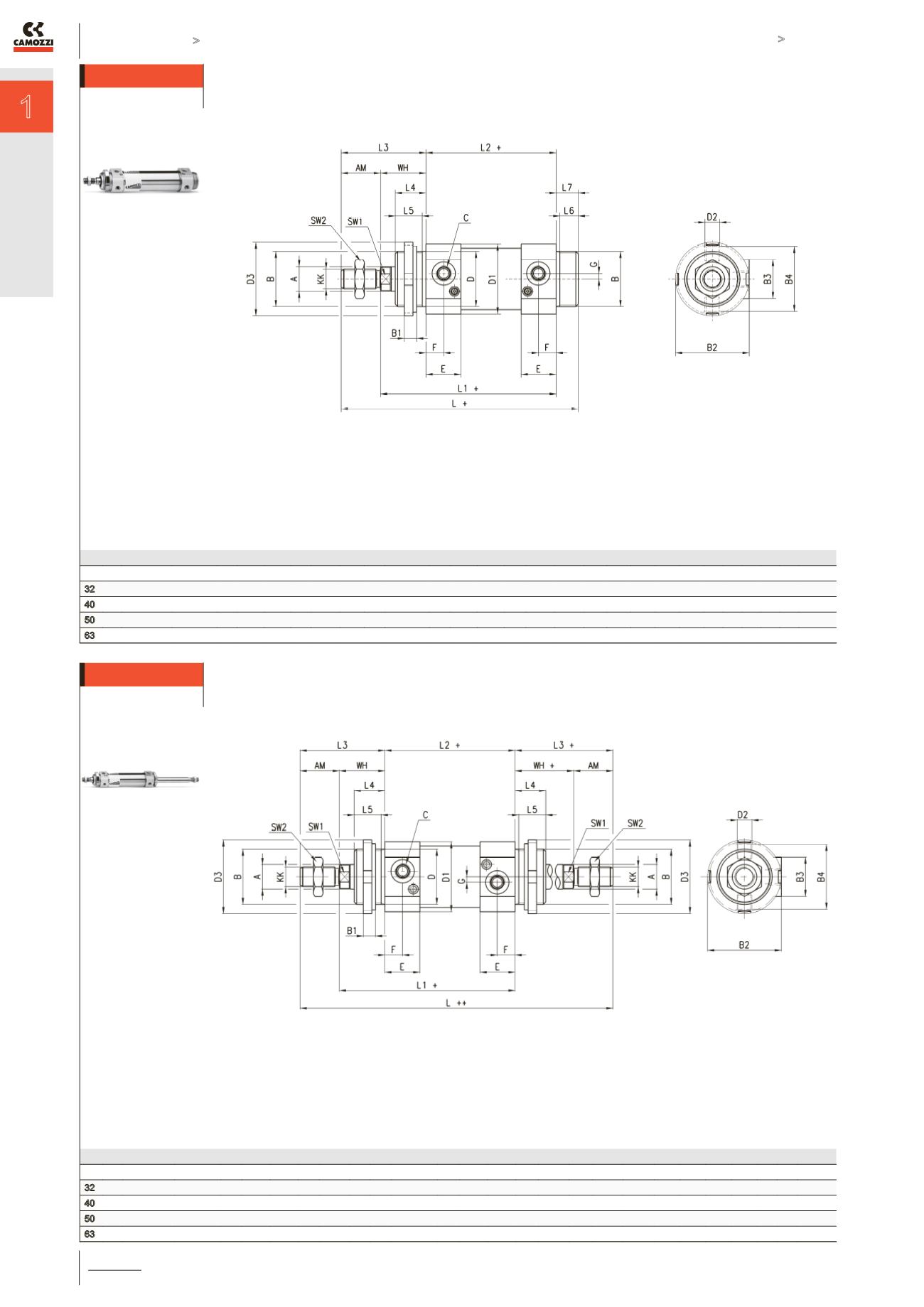

Цилиндры пневматические Серия 42
1
/5.15.
227
Цилиндры пневматические Серия 42
Примечание: Для односторонних цилиндров добавить 25 мм к размерам L, L1 и L2
РАЗМЕРЫ
Ø A KK
B B1 B2 B3 B4 C D
d11
D1 D2 D3 E F G SW1 SW2 AM WH L+ L1+ L2+ L3 L4 L5 L6 L7 *
32 12 M10x1.25 M30x1.5 8 41.5 28 36 G1\8 30 38 M8x1 42 23.5 10.5 5 10 17 22 26 156 120 94 48 18 15 11 14 17 / 12
40 16 M12x1.25 M38x1.5 10 50 30 43 G1\4 38 46 M10x1 50 29 15 5 13 19 24 30 175 135 105 54 22 19 13 16 20 / 17
50 20 M16x1.5 M45x1.5 10 58.5 32 54 G1\4 40 57 M12x1.5 60 28.5 14.5 4.5 17 24 32 37 193 143 106 69 25 22 15 18 15 / 14
63 20 M16x1.5 M45x1.5 10 70.5 46.5 66 G3\8 45 70 M14x1.5 60 35 15 7 17 24 32 37 208 158 121 69 25 22 15 18 17 / 16
+ = добавить ход
* = переднее / заднее
демпфирование
Цилиндры пневматические Серия 42
Проходной шток
Примечание: Для односторонних цилиндров добавить 25 мм к размерам L, L1 и L2
РАЗМЕРЫ
Ø A KK
B B1 B2 B3 B4 C D D1 D2 D3 E F G SW1 AM SW2 WH+ L++ L1+ L2+ L3+ L4 L5 *
32 12 M10x1.25 M30x1.5 8 41.5 28 36 G1\8 30 38 M8x1 42 23.5 10.5 5 10 22 17 26 190 120 94 48 18 15 17 / 12
40 16 M12x1.25 M38x1.5 10 50 30 43 G1\4 38 46 M10x1 50 29 15 5 13 24 19 30 213 135 105 54 22 19 20 / 17
50 20 M16x1.5 M45x1.5 10 58.5 32 54 G1\4 45 57 M12x1.5 60 28.5 14.5 4.5 17 32 24 37 244 143 106 69 25 22 15 / 14
63 20 M16x1.5 M45x1.5 10 70.5 46.5 66 G3\8 45 70 M14x1.5 60 35 15 7 17 32 24 37 259 158 121 69 25 22 17 / 16
+ = добавить ход
++ = добавить ход
дважды
* = переднее / заднее
демпфирование
