Цилиндры поворотные Серия 69

/6.10.

232

Цилиндры поворотные

Серия 69

Магнитные, с демпфированием

ø 32, 40, 50, 63, 80, 100, 125 мм

Углы поворота: 90°, 180°, 270° и 360°

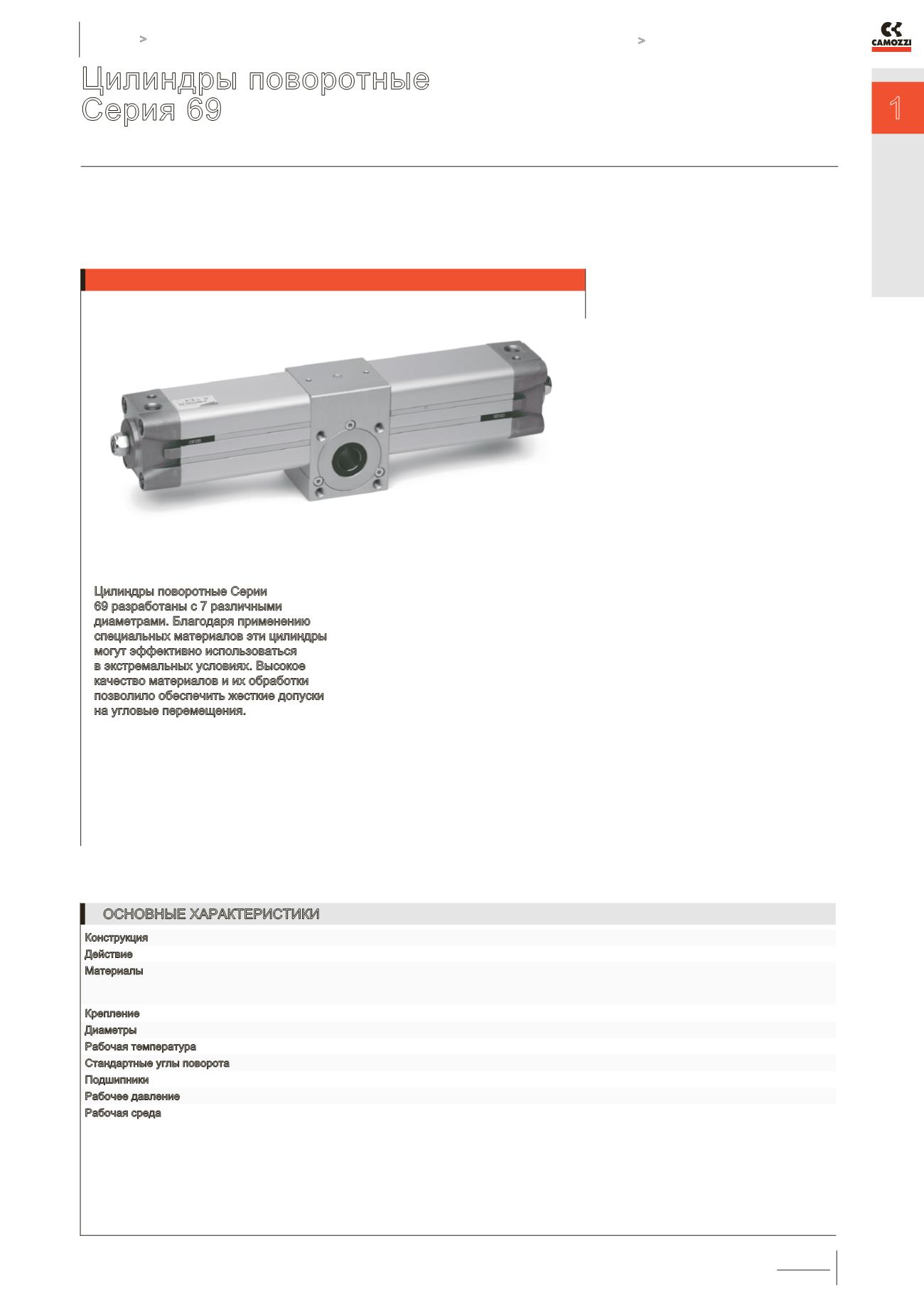

Цилиндры поворотные Серии

69 разработаны с 7 различными

диаметрами. Благодаря применению

специальных материалов эти цилиндры

могут эффективно использоваться

в экстремальных условиях. Высокое

качество материалов и их обработки

позволило обеспечить жесткие допуски

на угловые перемещения.

Возможны два варианта выходного

элемента – в виде втулки со

шпоночным пазом, либо в виде вала

со шпоночным пазом. Поворотная

втулка изготовлена из закаленной

шлифованной стали и установлена

на двух подшипниках качения.

Поршень и система демпфирования

в крайних положениях такие же, как

и система, испытанная в цилиндрах

Серии 60, а заводская смазка

позволяет обеспечивать работу

как без, так и с дополнительной

смазкой. На крышках имеются

винты регулировки угла поворота в

пределах ± 5°.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Высокая надежность

Присоединение: втулка или

вал со шпоночным пазом

Конструкция

стяжные шпильки внутри корпуса

Действие

двустороннего действия

Материалы

крышки, гильзы, корпус – алюминий

зубчатая рейка – сталь; направляющие рейки – полиформальдегид

шестерня – закаленная сталь; уплотнения – NBR

Крепление

через резьбовые отверстия в корпусе с помощью крепежных элементов Серии 60

Диаметры

ø 32, 40, 50, 63, 80, 100, 125 мм

Рабочая температура

0°C ÷ 80°C (при чистом и сухом воздухе -20°C)

Стандартные углы поворота 90°, 180°, 270°, 360° (другие по запросу)

Подшипники

качения (ø 32 мм направляющие из бронзы, покрытой тефлоном)

Рабочее давление

1 ÷ 10 бар

Рабочая среда

очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм,

обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
