Рычажные схваты с раскрытием на 180° Серия CGSN
1
/7.12.
244

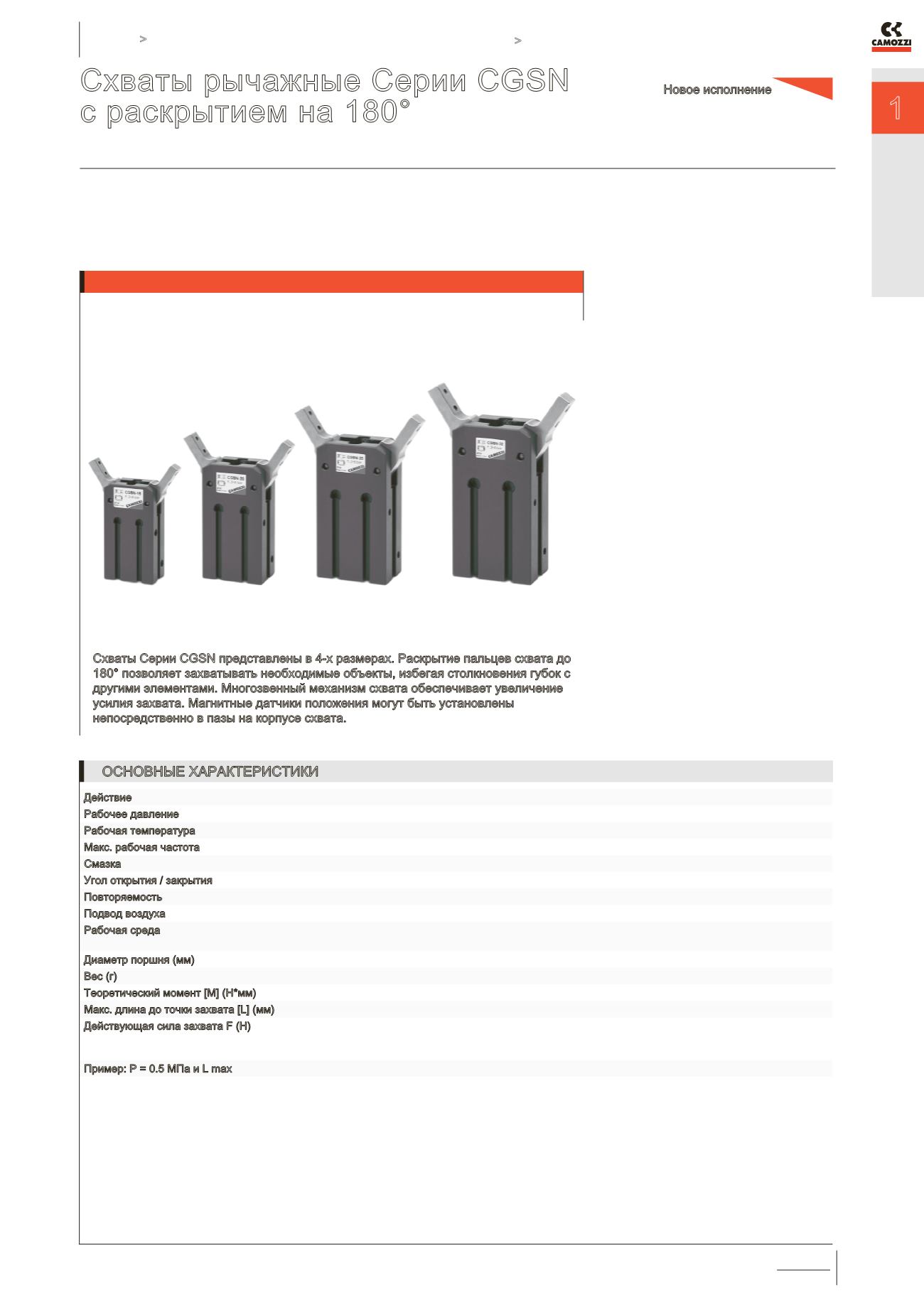

Схваты рычажные Серии CGSN
с раскрытием на 180°
Магнитные
ø 16, 20, 25, 32 мм
Схваты Серии CGSN представлены в 4-х размерах. Раскрытие пальцев схвата до
180° позволяет захватывать необходимые объекты, избегая столкновения губок с
другими элементами. Многозвенный механизм схвата обеспечивает увеличение
усилия захвата. Магнитные датчики положения могут быть установлены
непосредственно в пазы на корпусе схвата.
Монтажные отверстия в корпусе
схватов обеспечивают гибкость при
установке. Дополнительно схваты
могут комплектоваться монтажными
адаптерами для облегчения установки
Мод. L-CGP (охватываемый) или С-CGP
(охватывающий) (см. раздел 1/7.20.08).
»
»
Полная
взаимозаменяемость с
предыдущими сериями
»
»
Пальцы схватов
из полированной
никелированной стали,
стойкой к коррозии
»
»
Широкий спектр
углов захвата
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Действие
двустороннего действия
Рабочее давление
1 ÷ 7 бар
Рабочая температура
-10°C ÷ 60°C
Макс. рабочая частота
100 циклов/мин
Смазка
требуется смазка только рычажного механизма
Угол открытия / закрытия
-1° / +180° (отклонение ±3°)
Повторяемость
± 0,2 мм
Подвод воздуха
М5х0,8
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра
25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Диаметр поршня (мм)
16 20 25 32
Вес (г)
140 255 430 740
Теоретический момент [М] (Н*мм)
1230xP 2350xP 4540xP 9680xP [ P = давление (МПа) ]
Макс. длина до точки захвата [L] (мм) 80 100 120 140
Действующая сила захвата F (Н)
F = M/L x 0,9
L=расстояние до точки захвата (см),
M =момент (Н*см)
Пример: P = 0.5 МПа и L max
F = 7Н F = 10Н F = 17Н F = 30Н
Новое исполнение
