ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Рычажные схваты с раскрытием на 180° Серия CGSN
1/7.12.
246
Для корректного выбора схвата по нагрузке необходимо
выбирать модель, сила захвата которой в 20 раз
превышает вес захватываемого предмета.
Если при перемещении предмета возможны
дополнительные нагрузки, ускорения и столкновения,
необходимо увеличить запас по усилию захвата.

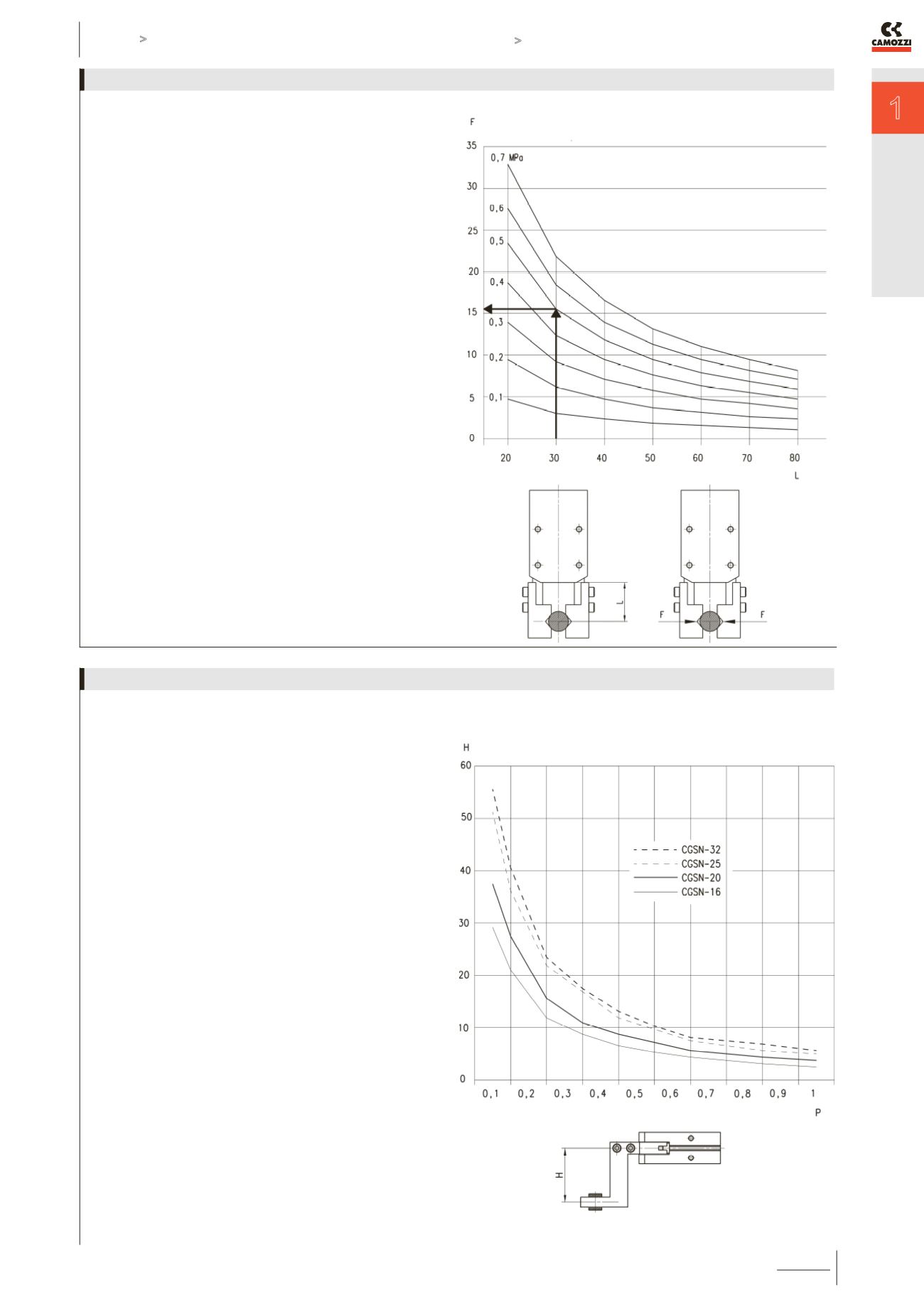

ПРИМЕР РАСЧЕТА (см. диаграмму справа)
Вес перемещаемого предмета = 0,06 (кг)
Коэффициент запаса = 20
Расстояние до точки захвата L = 30 (мм)
Рабочее давление = 0,5 (МПа)
F = сила захвата
Fmin (минимальная требуемая сила захвата) =
0,06 кг * 20 * 9,8 м/с² = 12Н (минимум)
Глядя на диаграмму, видим, что сила захвата
(Мод. CGSN16), с учетом расстояния до точки захвата
и давления, равна 16 Н.
Сила захвата в 26 раз превышает вес переносимого
предмета, данное значение соответствуют коэффициенту
запаса.
ЭФФЕКТИВНАЯ СИЛА ЗАХВАТА
Значения на диаграмме
L = расстояние до точки захвата (мм)
F = сила захвата – сила сжатия пальцев (Н)
КРИТЕРИИ ВЫБОРА МОДЕЛИ СХВАТА: 1) АНАЛИЗ СИЛЫ ЗАХВАТА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
H = Плечо (мм)
P = Давление (МПа)
Точка приложения нагрузки должна располагаться в
пределах расстояния определяемого давлением согласно
графика.
КРИТЕРИИ ВЫБОРА МОДЕЛИ СХВАТА: 2) АНАЛИЗ ИЗГИБАЮЩЕГО МОМЕНТА
