ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >

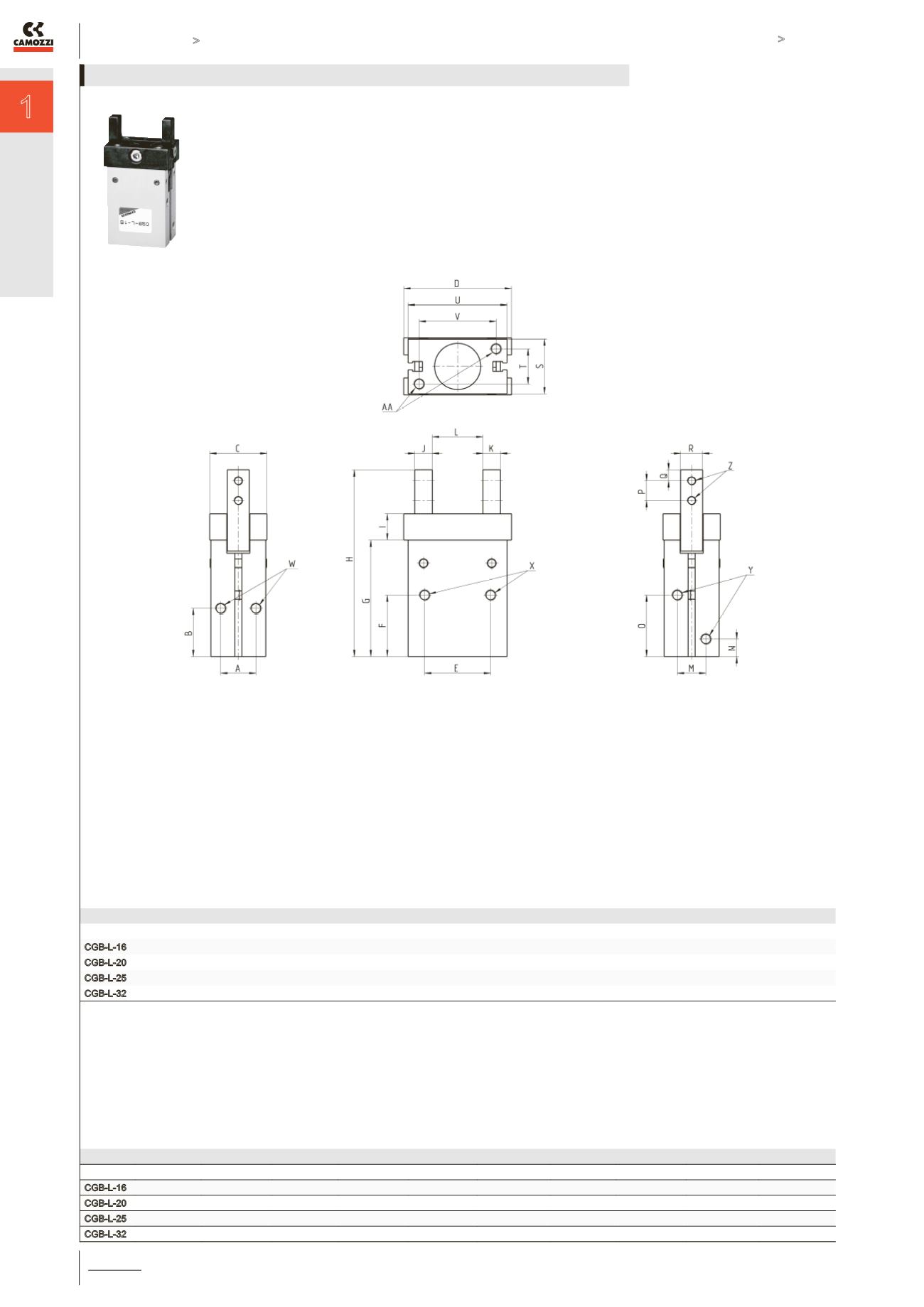

Схваты с параллельными губками и направляющей Серия CGB
1
/7.20.
259
Y = подвод сжатого воздуха
Z = отверстие для монтажа захватных губок
X, W, AA = монтажные отверстия
РАЗМЕРЫ
Мод.
X резьба
X глубина
Y резьба
Y глубина
W резьба
W глубина
Z резьба
Z глубина
АА резьба
АА глубина
CGB-L-16
M4
11
M5
5
M4
7
M3
-
M4
7
CGB-L-20
M5
13
M5
5
M5
8
M4
-
M5
8
CGB-L-25
M6
16
M5
5
M6
10
M5
-
M6
10
CGB-L-32
M6
20
M5
8
M6
10
M6
-
M6
10
РАЗМЕРЫ
Мод.
A B C D E F G H I
J K L сжатия
L разжатия
M N O P Q R S T U V
CGB-L-16 14 21 22 38 24 25,5 45,5 72,5 12 6 6
18
24
12 7,5 25,5 7 4 7 22 14 34 26
CGB-L-20 16 22 26 49 30 28 53 85 12 8 8
23
31
13 8 28 9 5 10 26 16 45 35
CGB-L-25 20 24,5 32 56 36 31,5 63,5 104,5 16 10 10
20
34
18 9 31 12 6 12 32 20 52 40
CGB-L-32 26 30 40 62 44 37,5 68 116 20 10 10
24
40
24 10 33,5 14 6 15 40 26 60 46
Схваты Серия CGB-L
06
