ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические Серия 40
1/1.10.
14

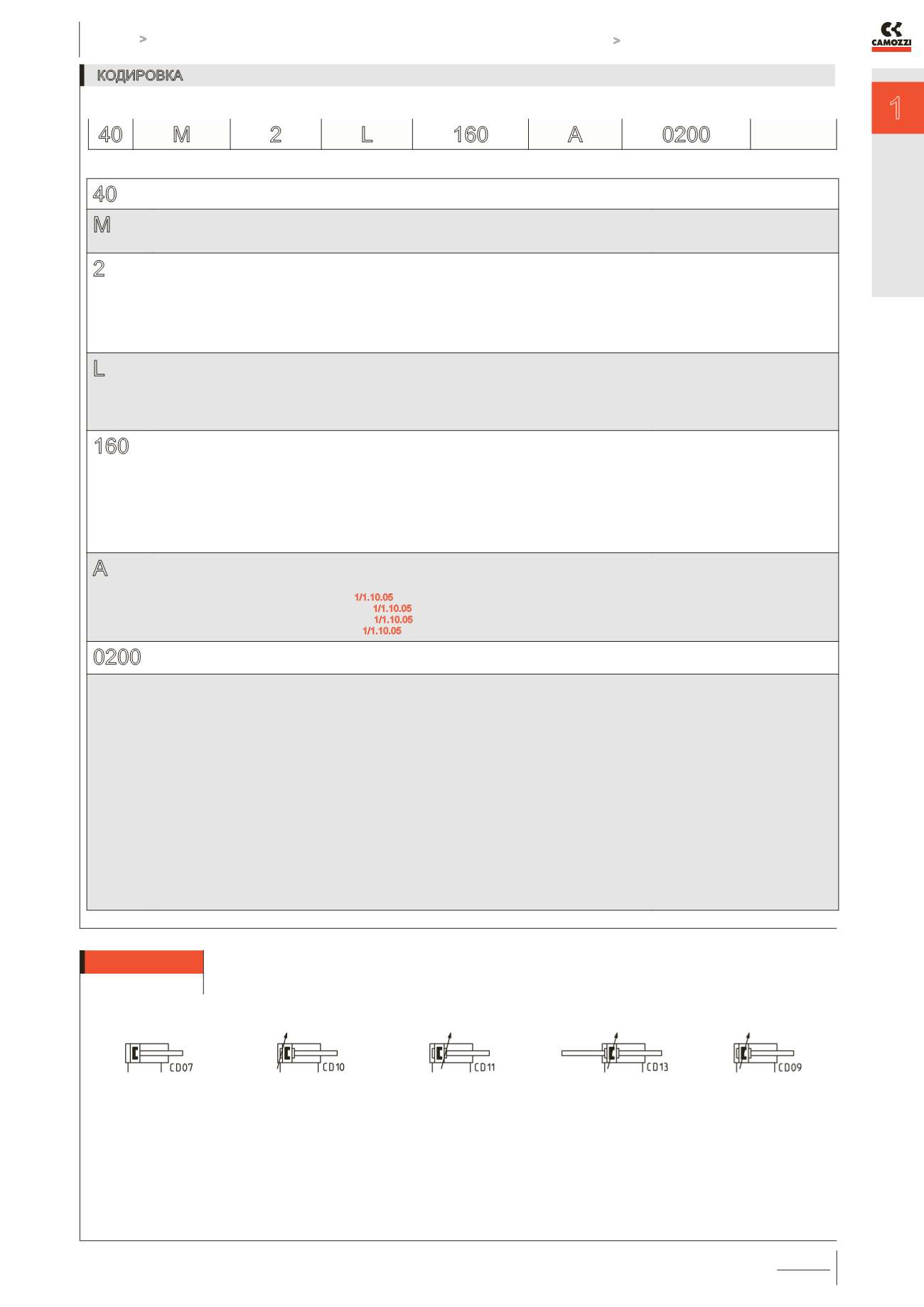

ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
40 СЕРИЯ
M МОДИФИКАЦИЯ:
N = стандарт, немагнитные (ø 50 ... ø 100)
M = стандарт, магнитные
2 ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина)
2 = двустороннее (с демпфированием в обе стороны)
3 = двустороннее (без демпфирования)
4 = двустороннее (с демпфированием назад)
5 = двустороннее (с демпфированием вперед)
6 = двустороннее (с двусторонним штоком, с демпфированием в обе стороны)
7 = одностороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
CD09
CD07
CD10
CD11
CD13
L МАТЕРИАЛЫ:
L = шток – нержавеющая сталь AISI 420, гайки и шпильки – оцинкованная сталь
T = шток, шпильки – нержавеющая сталь AISI 420, гайки шпилек – нержавеющая сталь AISI 303
U = шток, гайки шпилек – нержавеющая сталь AISI 303, шпильки – нержавеющая сталь AISI 420
S = химически стойкая окраска, шток, гайки шпилек – нержавеющая сталь AISI 303,
шпильки – нержавеющая сталь AISI 420
160 ДИАМЕТРЫ:
050 мм = ø 50 мм
063 мм = ø 63 мм
080 мм = ø 80 мм
100 мм = ø 100 мм
125 мм = ø 125 мм
160 мм = ø 160 мм
200 мм = ø 200 мм
250 мм = ø 250 мм
320 мм = ø 320 мм
A ТИП КРЕПЛЕНИЯ:
A = стандартный
F = центральная подвеска
I = cборка подвесок Мод. С+L+S (см. раздел 1/1.10.05)
ZSI = cборка подвесок Мод. ZS+С+S (см. раздел1/1.10.05)
ZCI = cборка подвесок Мод. ZC+С+S (см. раздел 1/1.10.05)
RI = cборка подвесок Мод. R+C+S (см. раздел 1/1.10.05)
0200 ХОД:
10 ÷ 2500 мм
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
V = уплотнение штока. Материал: фторкаучук (FKM)
N = цилиндр-тандем
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C
B = все уплотнения. Материал: фторкаучук (HNBR); максимальная рабочая температура: -35°C ÷ +80°C
RP = специальная двух компонентная штоковая манжета для эксплуатации при повышенном запылении
( _ _ _ ) = специальное исполнение со специальным окончанием штока
МP = мультипозиционный цилиндр
МУЛЬТИПОЗИЦИОННЫЙ ЦИЛИНДР:
xxx/yyyMP = мультипозиционный цилиндр
Пример: ход 1 = 75 мм, ход 2 = 135 мм
Код цилиндра: 40M2L050A75/135MP
ОППОЗИТИВНЫЙ ТАНДЕМ-ЦИЛИНДР:
xxx/yyyNS** = оппозитивный тандем-цилиндр с общим штоком
xxx/yyyN** = оппозитивный тандем-цилиндр
**xxx, yyy - ход первого и второго цилиндра соответственно
КОДИРОВКА
40 M 2 L 160 A 0200
