Цилиндры пневматические Серия 40
1
/1.10.
16
ТАБЛИЦА. ДОСТУПНЫЕ ВАРИАНТЫ СПЕЦИАЛЬНЫХ РЕЗЬБ
Ø,
мм
WH,
мм
AM max,
мм
D3
KK
50
37 60
М8, М10, М12
M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
63
37 60
М10, М12
M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5)
80
46 60
М10, М12, М16 M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)
100 51 60
М12, М16
M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2)
125 65 80
М16, М20
M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2)
160 80 100
М20, М24, М30 M20 (2,5; 2; 1,5), М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2)
200 95 100
М24, М30
М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2)
250 105 120
М24, М30, М36 М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2), М42 (4,5; 3; 2), М48 (5; 3; 2)
320 120 140
М36, М42, М48 М36 (4; 3; 2), М42 (4,5; 3; 2), М48 (5; 3; 2), M56 (5,5; 4)
Удлиненный шток
В конце кодировки цилиндра в скобках
указывается размер А – удлинение штока в мм.
Максимальное удлинение штока А = 500 мм.
Пример для заказа:
40M2L050A0100(50) – шток удлинен на 50 мм.
* = В состав цилиндров со специальной резьбой гайки не входят.
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 40M2L050A0100(50M8-F) – размер WH удлинен на 50 мм и резьба внутренняя (D3) – М8.
Пример для заказа: 40M2L050A0100(50M12X1,5-20) – размер WH удлинен на 50 мм и резьба (KK) – М12, шаг 1.5, длина 20 мм.

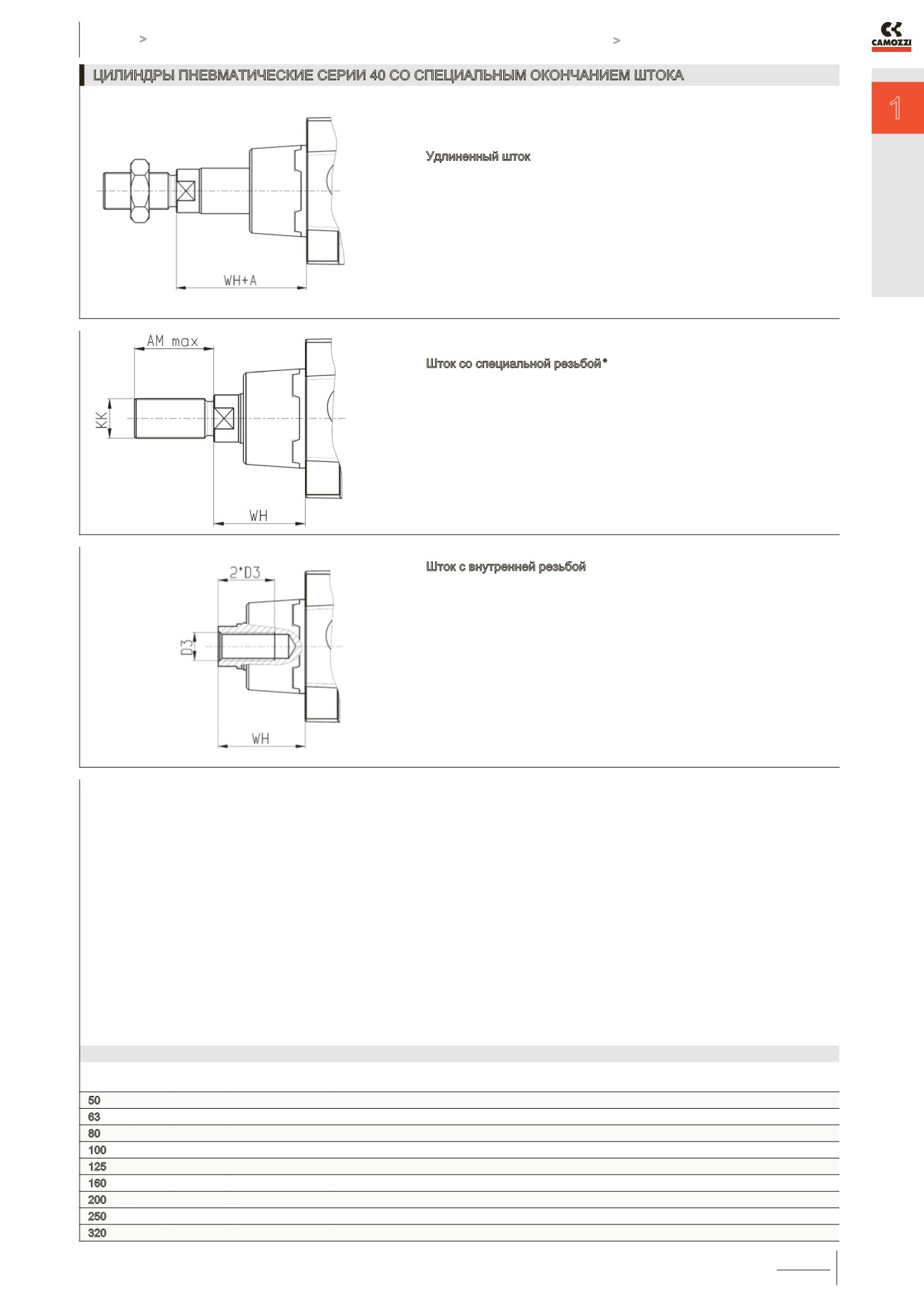

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 40 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА
Шток с внутренней резьбой
В конце кодировки цилиндра в скобках
указывается размер резьбы и через тире
символ F – внутренняя резьба (female thread).
Пример для заказа:
40M2L050A0100(M8-F) – резьба внутренняя (D3) – М8,
глубина резьбы 16 мм.
Дополнительное указание: внутренняя резьба на
штоке изготавливается только с основным (крупным)
шагом. Глубина резьбы равна двум диаметрам.
Доступные варианты резьб см. в таблице ниже.
Шток со специальной резьбой *
В конце кодировки цилиндра в скобках
указываются диаметр резьбы, шаг и длина в мм.
Пример для заказа:
40M2L050A0100(M12X1,5-20) – резьба М12,
шаг 1.5, длина 20 мм.
Доступные варианты резьб см. в таблице ниже.
**
***
