ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Магнитные датчики положения Серия CSN
1/9.10.
318
Максимально допустимая нагрузка указана в таблице
“ОСНОВНЫЕ ХАРАКТЕРИСТИКИ”, то есть:
- 20 W для постоянного тока
- 30 VA для переменного тока

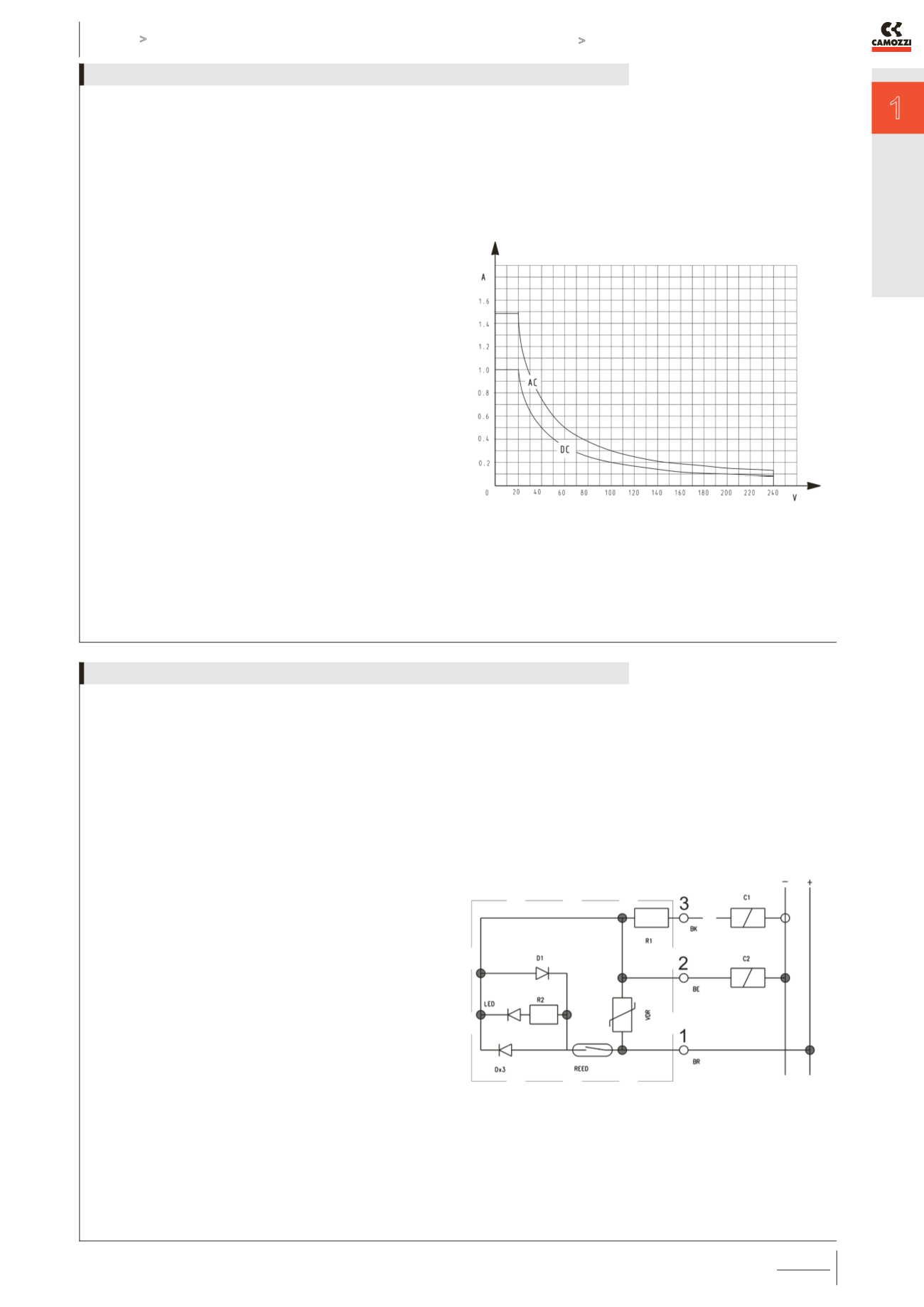

Максимальный ток на контактах зависит от напряжения
(минимум 12V, максимум 220) как показано рисунке.
Примечание: Приводимый график был получен в
результате эксперимента, где в качестве нагрузки
использовались катушки для клапанов Серии “А” и
Серии “6” с частотой переключения 1 Гц. Для применения
при большей частоте переключений свяжитесь с нашей
технической службой.
ПОДКЛЮЧЕНИЕ
а) для подключения резистивной или индуктивной нагрузки
используются контакты 1 и 2 (в качестве нагрузки может
быть электромагнитный клапан, электромагнит,
контактное реле);
б) для емкостной нагрузки используются контакты 1 и 3
(остаточное напряжение, см. PLC управление).
Примечание: Когда соединительные провода имеют длину
более 10м, соединение должно быть как для емкостной
нагрузки.
МАКСИМАЛЬНЫЕ НАГРУЗКИ
Для максимальных нагрузок см. схему. Результаты верны
только для индуктивной нагрузки. Для емкостной нагрузки
при использовании контакта 3 (черный провод), нагрузка
не должна превышать 80 мА. Управление от PLC или
микрореле, электромагнитной катушки с максимальной
мощностью 2 Вт.
Примечание: При постоянном токе контакт 1 всегда
соединяется с “+” источника питания. В случае если сигнал
подается от PLC и ключа-NPN контакт 1 должен быть
соединен с входом. Когда сигнал подается от PLC и ключ-
PNP, cо входом должен быть соединен 2 или 3 контакт.
С1 = емкостная нагрузка
С2 = индуктивная нагрузка
МАКСИМАЛЬНАЯ НАГРУЗКА
СХЕМА ПОДКЛЮЧЕНИЯ
