КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Магнитные датчики положения Серии CSB и CSC
1/9.15.
322
Примечание: При длине проводов более 10 м необходимо
в цепь, непосредственно перед датчиком, вводить
дополнительное сопротивление для предотвращения
пригорания контактов при разряде заряда, накопленного в
проводах.
BN = коричневый
BU = синий
C = нагрузка

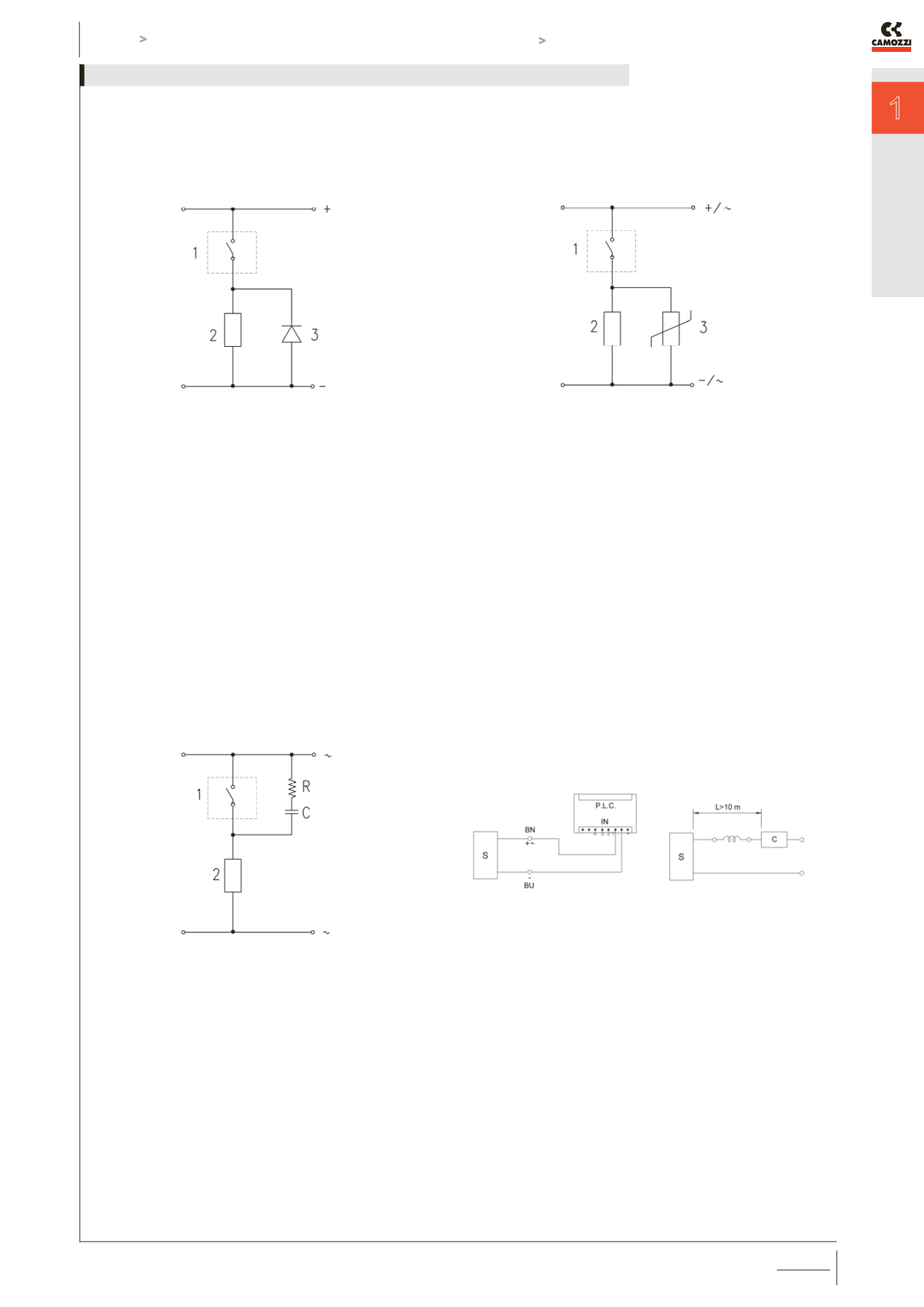

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ С ЗАЩИТОЙ ОТ БРОСКОВ НАПРЯЖЕНИЯ
Для постоянного тока при индуктивной нагрузке
1 = датчик
2 = нагрузка
3 = диод / варистор
Для постоянного и переменного тока
1 = датчик
2 = нагрузка
3 = диод / варистор
Для переменного тока
1 = датчик
2 = нагрузка
C + R = резистор + защитный конденсатор
Поскольку в схеме датчика не предусмотрено специальной защиты рекомендуется
предусматривать во внешней электрической схеме защиту от перепадов напряжения.
