1
ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 41
1
/1.15.
27

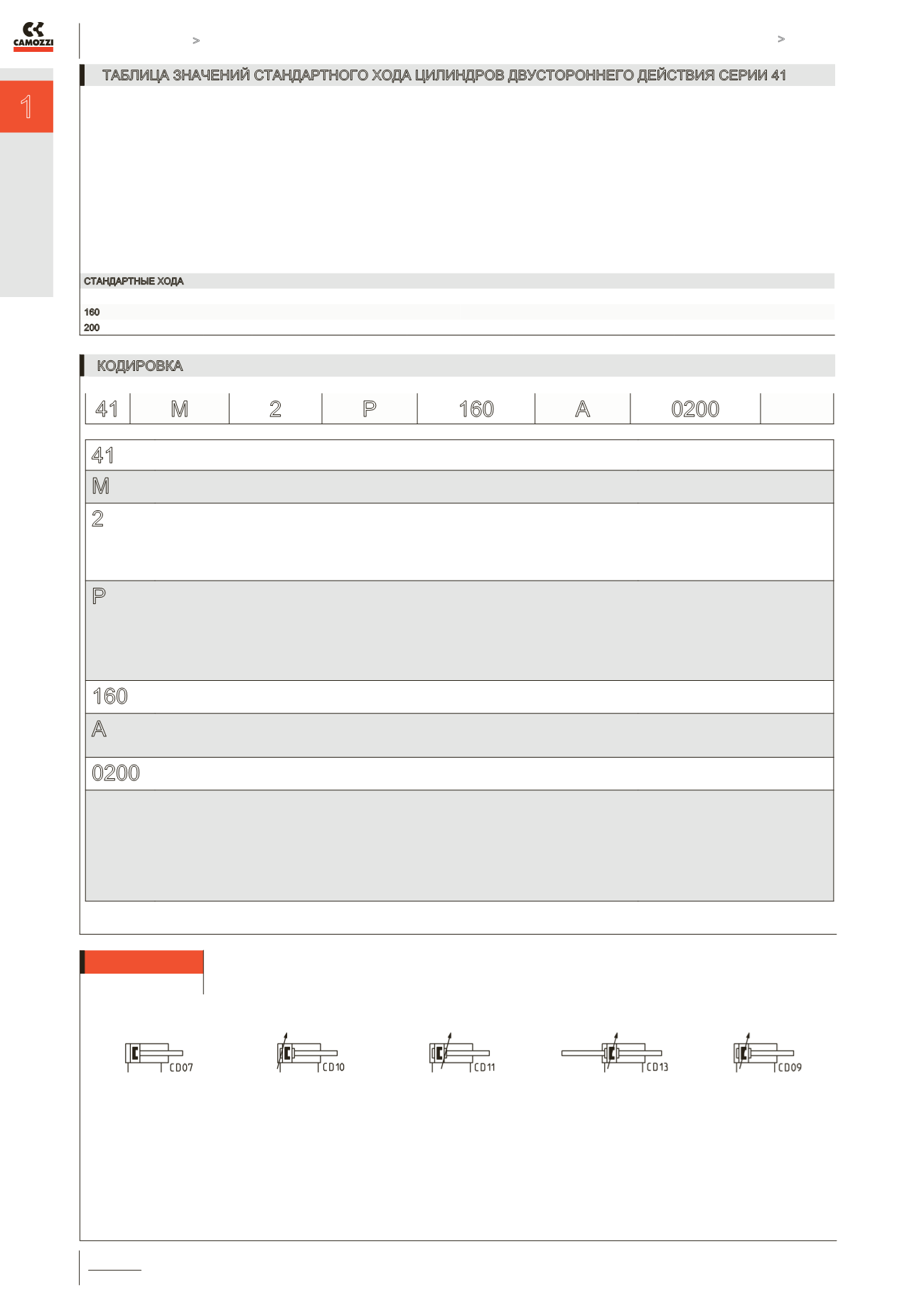

КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ ДВУСТОРОННЕГО ДЕЙСТВИЯ СЕРИИ 41
41 M 2
P
160
A
0200
41
СЕРИЯ
M
МОДИФИКАЦИЯ:
M = стандарт, магнитные
2
ДЕЙСТВИЕ:
2 = двустороннее (с двусторонним регулируемым демпфированием)
3 = двустороннее (с упругим демпфированием)
4 = двустороннее (с регулируемым демпфированием назад)
5 = двустороннее (с регулируемым демпфированием вперед)
6 = двустороннее (с двусторонним штоком, с двусторонним регулируемым демпфированием)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
CD09
CD07
CD10
CD11
CD13
P
МАТЕРИАЛЫ:
P = шток – нержавеющая сталь AISI 420B, шпильки и гайки штока – оцинкованная сталь
R = шпильки – нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
C = шток – нержавеющая сталь – AISI 303, гайка штока – нержавеющая сталь AISI 304
U = шток – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304,
шпильки – нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
W = шток – нержавеющая сталь AISI 304, гайка штока – нержавеющая сталь AISI304,
шпильки – нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
160
ДИАМЕТРЫ:
160 = ø160 мм - 200 = ø200 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт
F = центральная подвеска
0200
ХОД:
10...2700 мм
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
V = уплотнение штока. Материал: фторкаучук (FKM)
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C
C* = покрытие цилиндра. Материал: полиуретан; цвет: серый
( _ _ _ ) = специальное исполнение со специальным окончанием штока
* Исполнение C: по запросу.
Для получения дополнительной информации, пожалуйста, свяжитесь с нашим техническим отделом.
✖ = двустороннего действия
СТАНДАРТНЫЕ ХОДА
Ø 25
50
75
80
100
125
150
160
200
250
300
320
400
500
160
✖
✖
✖
✖
✖
✖
200
✖
✖
✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
