ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические Серия 41
1/1.15.
28
ТАБЛИЦА. ДОСТУПНЫЕ ВАРИАНТЫ СПЕЦИАЛЬНЫХ РЕЗЬБ
Ø,
мм
WH,
мм
AM max,
мм
D3 KK
160 80 100 М20, М24, М30 M20 (2,5; 2; 1,5), М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2)
200 95 100 М24, М30 М24 (3; 2), М27 (2; 1,5), М30 (3,5; 2), М36 (4; 3; 2)
Удлиненный шток
В конце кодировки цилиндра в скобках
указывается размер А – удлинение штока в мм.
Максимальное удлинение штока А = 500 мм.
Пример для заказа:
41M2P160A0100(50) – шток удлинен на 50 мм.
* = В состав цилиндров со специальной резьбой гайки не входят.
** = Резьба КК – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Возможны заказы комбинированных исполнений: удлиненный шток и спец. резьба
Пример для заказа: 41M2P160A0100(50M8-F) – размер WH удлинен на 50 мм и резьба внутренняя (D3) – М8.
Пример для заказа: 41M2P160A0100(50M12X1,5-20) – размер WH удлинен на 50 мм и резьба (KK) – М12, шаг 1.5, длина 20 мм.

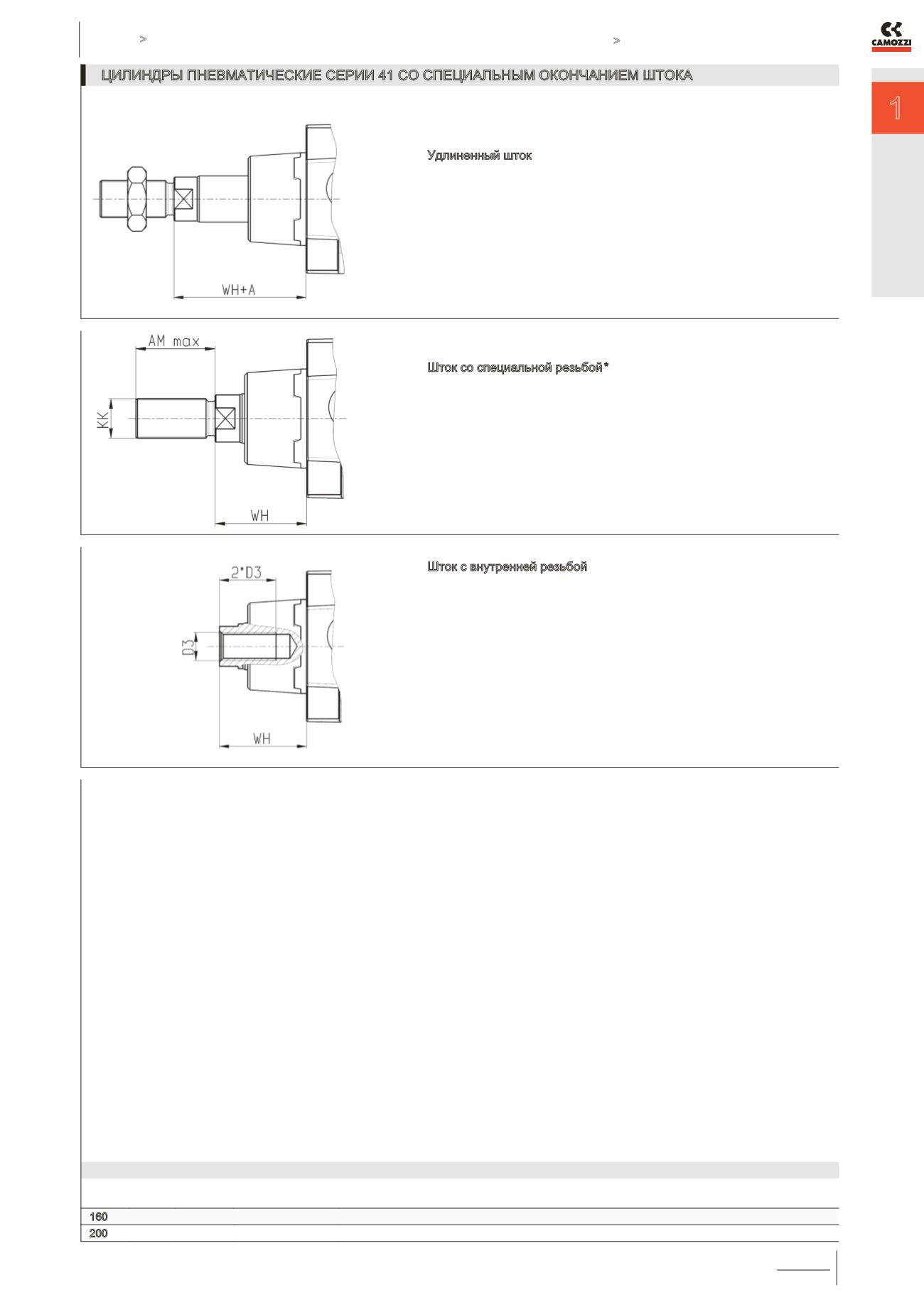

ЦИЛИНДРЫ ПНЕВМАТИЧЕСКИЕ СЕРИИ 41 СО СПЕЦИАЛЬНЫМ ОКОНЧАНИЕМ ШТОКА
Шток с внутренней резьбой
В конце кодировки цилиндра в скобках
указывается размер резьбы и через тире
символ F – внутренняя резьба (female thread).
Пример для заказа:
41M2P160A0100(M8-F) – резьба внутренняя (D3) – М8,
глубина резьбы 16 мм.
Дополнительное указание: внутренняя резьба на
штоке изготавливается только с основным (крупным)
шагом. Глубина резьбы равна двум диаметрам.
Доступные варианты резьб см. в таблице ниже.
Шток со специальной резьбой *
В конце кодировки цилиндра в скобках
указываются диаметр резьбы, шаг и длина в мм.
Пример для заказа:
41M2P160A0100(M12X1,5-20) – резьба М12,
шаг 1.5, длина 20 мм.
Доступные варианты резьб см. в таблице ниже.
**
***
