Распределители Серии 9
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/2.20.
523

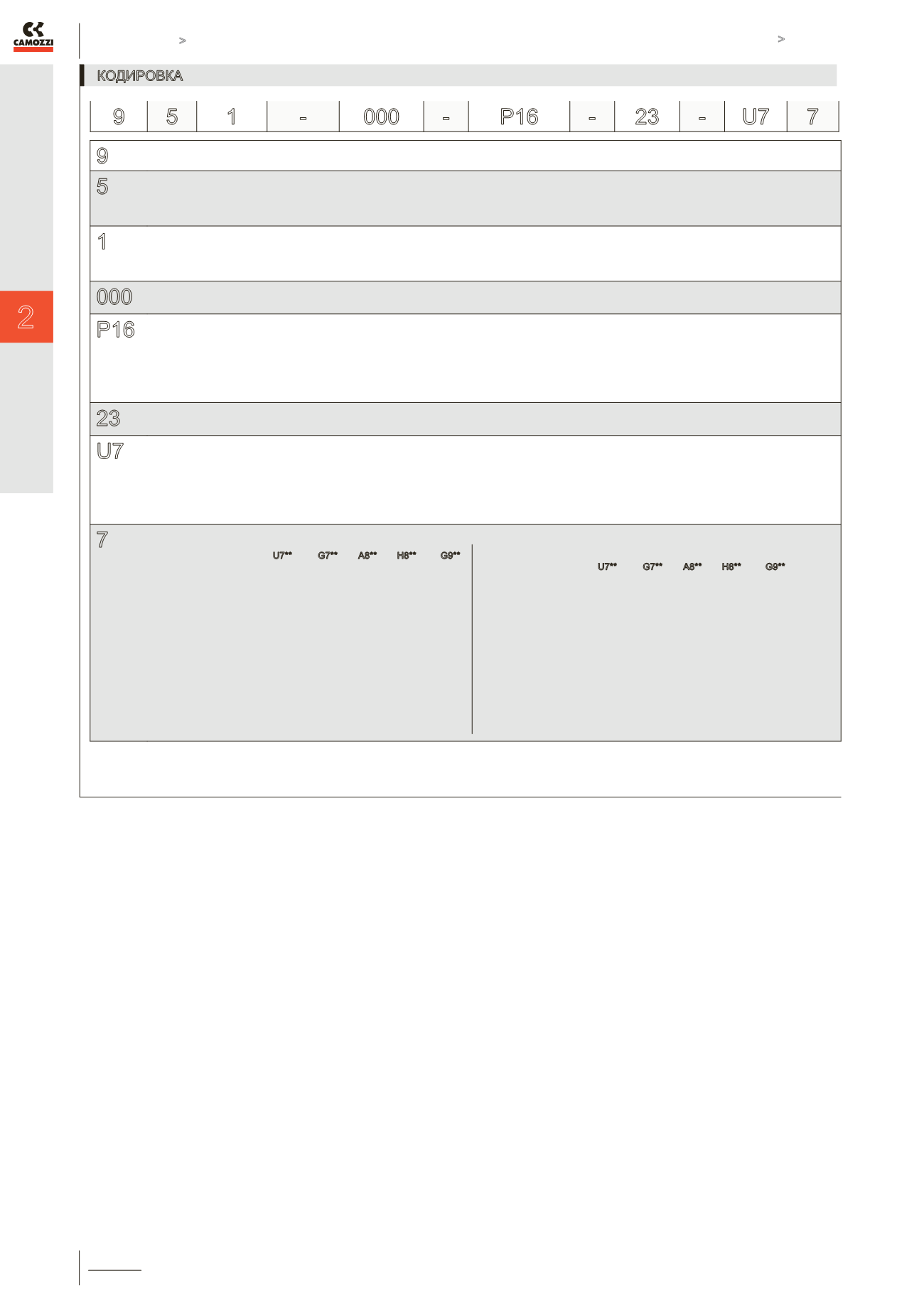

КОДИРОВКА
9
СЕРИЯ
5
КОЛИЧЕСТВО ЛИНИЙ И ПОЗИЦИЙ:
5 = 5/2
6 = 5/3 закрытая центральная позиция
7 = 5/3 открытая центральная позиция
1
РАЗМЕРЫ:
1 = размер 1
2 = размер 2
3 = размер 3
000
КОНСТРУКЦИЯ:
000 = корпус клапана
P16
УПРАВЛЕНИЕ:
33 = пневматическое, двустороннее
34 = пневматическое, дифференциальное
35 = пневматическое, с пружинным возвратом
P11 = электропневматическое, двустороннее (горизонтальные соленоиды)
P15 = электропневматическое, с пружинным возвратом (горизонтальные соленоиды)
P16 = электропневматическое, с пневматическим возвратом (горизонтальные соленоиды)
23
ТИП ПИЛОТА:
23 = A531 - BC2 Норма Cnomo
U7
ГЕРМЕТИЗИРУЮЩИЙ МАТЕРИАЛ / РАЗМЕРЫ СОЛЕНОИДА:
A8 = PPS / 30 x 30
G7 = PA / 22 x 22
G8 = PA / 30 x 30 (только 24 V DC)
G9 = PA / 22 x 58
H8 = PA 6 V0 / 30 x 30
U7 = PET / 22 x 22
7
НАПРЯЖЕНИЕ СОЛЕНОИДА:
U7**
G7**
A8**
H8**
G9**
B 24V AC 50/60Hz
-
-
5VA 5,3VA
-
C 48V AC 50/60Hz
-
-
-
5,3VA
-
D 110V AC 50/60Hz -
-
5VA
5,3VA
-
E 230V AC 50/60Hz -
-
5VA
5,3VA
-
F 380V AC 50/60Hz 7VA 7VA -
-
-
H 24V 50/60Hz
3,5VA 3,5VA -
-
-
12V DC
3,1W 3,1W
-
-
-
K 72V DC
4,8W 4,8W -
-
-
110V AC 50/60Hz 4,3VA 4,3VA -
-
-
125V AC 50/60Hz 5,5VA 5,5VA -
-
-
K1* 72V DC
4,8W 4,8W -
-
-
110V AC 50/60Hz 4,3VA 4,3VA -
-
-
125V AC 50/60Hz 5,5VA 5,5VA -
-
-
J 230V AC 50/60Hz 3,5VA 3,5VA -
-
-
240V AC 50/60Hz 4VA 4VA
-
-
-
U7**
G7**
A8**
H8**
G9**
1 6V DC
5,1W
5,1W -
-
-
2 12V DC
5W
5W -
-
-
3 24V DC
5W 5W 4W 5,4W 4/2W
4 48V DC
5,3W 5,3W
4W
-
-
6 110V DC
4,2W 4,2W
-
-
-
7 24V DC
3,1W 3,1W -
-
-
48V AC 50/60Hz
3,5VA 3,5VA -
-
-
71* 24V DC
3,1W 3,1W -
-
-
48V AC 50/60Hz
3,5VA 3,5VA -
-
-
9 48V DC
3,1W 3,1W -
-
-
10 110V DC
3,2W 3,2W
-
-
-
* Для Н.О. распределителей с подводом воздуха через отверстие в корпусе
** Вместо “0” ставится буква или цифра соответствующая необходимому
напряжению
9 5 1
-
000 -
P16 -
23 - U7 7
02
