2/2.20.

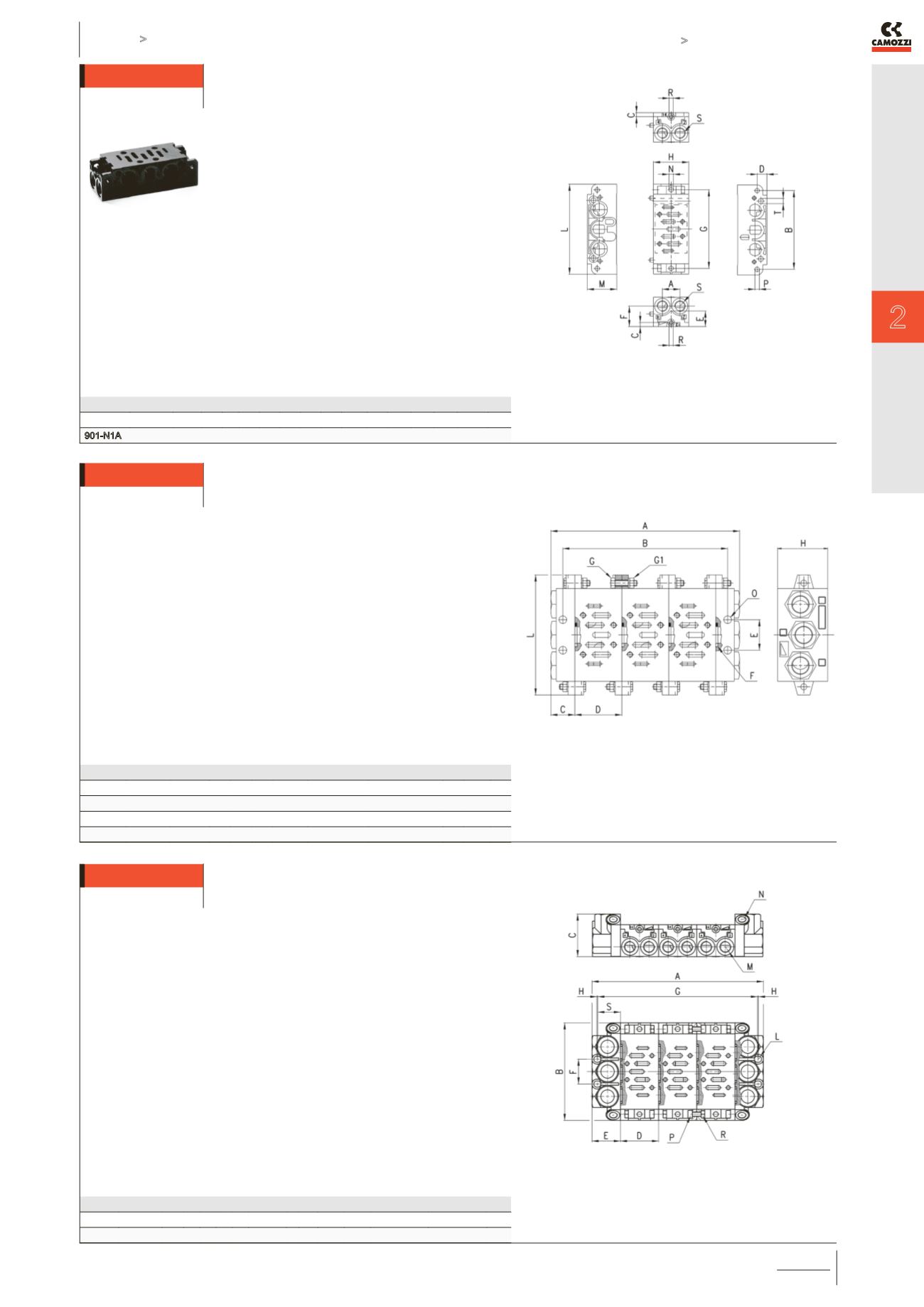

Секция многоместной плиты ISO
Секция многоместной плиты ISO с боковым
расположением присоединительных отверстий
В комплекте:
2х крепежные винты
1х уплотнение
РАЗМЕРЫ
Мод. Размер A B C D E F G H L M N P R S T
901-N1A 1 21.5 96 5 12 19 25 96 43 110 36 5.5 5.5 M5 G1/4 6.2
Собранная многоместная плита (VDMA 24345)
РАЗМЕРЫ
Размеры A B C D E F OR UNI 5739 G UNI 57588 G1 H L O
1 n°D+2C n°D+C 22 43 28 3068 M5X20 M5 46 110 7
2 n°D+2C n°D+C 26 56 35 3093 M6X25 M6 47 135 9
3 n°D+2C n°D+C 30 71 52 4125 M8X25 M8 56 190 12
Сборка многоместной плиты с выходами сбоку
РАЗМЕРЫ
Размер A B C D E F G H L M N UNI 5931 P. UNI 5588 R S
1 N° D+2E 110 48 43 32 28 n°D+25 1 3,5 G1/4 G1/8 M5X14 M5 25,5
n° - количество секций плиты
n° - количество секций плиты
