УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Пневматические острова Серия HN
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 592
2/3.40.05
HN СЕРИЯ
5 РАЗМЕРЫ:
1 = 10,5
2 = 21
5 = смешанный
01 ELECTRICAL CONNECTION:
01 = PROFIBUS-DP
02 = DeviceNet
03 = CANopen
04 = EtherNet/IP
05 = EtherCAT
06 = PROFINET
99 = Модуль расширения
ABCD ВХОДНЫЕ / ВЫХОДНЫЕ МОДУЛИ:
0 = без модулей
ВХОДНЫЕ / ВЫХОДНЫЕ МОДУЛИ:
A = 8 дискретных входов M8
B = 4 дискретных входа M8
C = 2 аналоговых входа 4-20 mA
D = 2 аналоговых входа 0-10 V
E = 1 аналоговый вход 4-20 mA +
1 аналоговый вход 0-10 V
Q = 4 дискретных выхода M12
2 сдвоенных разъема
R = 2 аналоговых выхода 4-20 mA
T = 2 аналоговых выхода 0-10 V
U = 1 аналоговый выход 4-20 mA + 1 выход 0-10 V
V = 1 аналоговый выход 4-20 mA + 1 вход 0-10 V
Z = 1 аналоговый выход 4-20 mA + 1 вход 4-20 mA
K = 1 аналоговый выход 0-10 V + 1 вход 0-10 V
Y = 1 аналоговый выход 0-10 V + 1 вход 4-20 mA
ВХОДНЫЕ / ВЫХОДНЫЕ МОДУЛИ:
S = модуль организации подсети
2Q4AZ2A ТИП ПЛИТЫ ДЛЯ РАСПРЕДЕЛИТЕЛЕЙ:
Плита для двух распределителей – размер 1 (*):
A (AZ) = резьба M7
B (BZ) = 4 фитинга под трубку ø4
C (CZ) = 4 фитинга под трубку ø6
D (DZ) = каналы 1; 3; 5 закрыты – резьба M7
E (EZ) = каналы 1; 3; 5 закрыты – картридж ø4
F (FZ) = каналы 1; 3; 5 закрыты – картридж ø6
G (GZ) = каналы 3; 5 закрыты – резьба M7
H (HZ) = каналы 3; 5 закрыты – картридж ø4
I (IZ) = каналы 3; 5 закрыты – картридж ø6
L (LZ) = канал 1 закрыт – резьба M7
M (MZ) = канал 1 закрыт – картридж ø4
N (NZ) = канал 1 закрыт – картридж ø6
(*) Плита с кодом “Z” может быть использована
только для моностабильных распределителей.
Плита для одного распределителя – размер 2:
Q = G 1/8
R = под трубку ø6
S = под трубку ø8
ТИП ПЛИТЫ ДЛЯ ДОПОЛНИТЕЛЬНОГО
ПНЕВМОПИТАНИЯ:
X = дополнительные пневматические вход
и выхлоп
Y = дополнительные пневматические вход
и выхлоп (со встроенным глушителем)
W = дополнительный подвод сверху в каналы
сброса 3 и 5 и сброс в атмосферу из канала 1
ПРЕРЫВАНИЕ ЭЛЕКТРОПИТАНИЯ
К = модуль прерывания электропитания и
дополнительного подвода пневмопитания
УПЛОТНЕНИЯ:
T = заглушенные каналы 1; 3; 5
U = заглушенный канал 1
V = заглушенные каналы 3; 5
2B8M4C ТИП ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
Размеры 1 и 2:
0 = плита острова без распределителей
M = 5/2 моностабильный
B = 5/2 бистабильный
V = 5/3 закрытые центры
C = 2 x 3/2 Н.З.
A = 2 x 3/2 Н.О.
G = 1 x 3/2 Н.З. + 1 x 3/2 Н.О.
E = 2x 2/2 Н.З.
F = 2 x 2/2 Н.О.
I = 1 x 2/2 Н.З. + 1 x 2/2 Н.О.
L = свободная позиция
ТИП ЭЛЕКТРОМАГНИТНОГО КЛАПАНА СО
ВСТРОЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ
на входе 1 (только размер 2):
N = 5/2 Моностабильный
P = 5/2 Бистабильный
Q = 5/3 закрытые центры
R = 2 x 3/2 Н.З.
S = 2 x 3/2 Н.О.
T = 1 x 3/2 Н.З. + 1 x 3/2 Н.О.
U = 2 x 2/2 Н.З.
X = 2 x 2/2 Н.О.
Y = 1 x 2/2 Н.З. + 1 x 2/2 Н.О.
A ТИП КОНЦЕВОЙ ПЛИТЫ:
С резьбой:
A = 1; 12/14 общие
3/5; 82/84 раздельные
B = 1; 12/14 раздельные
3/5; 82/84 раздельные
C = 1; 12/14 общие
3/5; 82/84 со встроенным глушителем
D = 1; 12/14 раздельные
3/5; 82/84 со встроенным глушителем
ТИП КОНЦЕВОЙ ПЛИТЫ:
С картриджами – цанга под трубку Ø 8 мм:
E = 1; 12/14 общие
3/5; 82/84 раздельные
F = 1; 12/14 раздельные
3/5; 82/84 раздельные
G = 1; 12/14 общие
3/5; 82/84 со встроенным глушителем
H = 1; 12/14 раздельные
3/5; 82/84 со встроенным глушителем
ТИП КОНЦЕВОЙ ПЛИТЫ:
С картриджами – цанга под трубку Ø 10 мм:
I = 1; 12/14 общие
3/5; 82/84 раздельные
L = 1; 12/14 раздельные
3/5; 82/84 раздельные
M = 1; 12/14 общие
3/5; 82/84 со встроенным глушителем
N = 1; 12/14 раздельные
3/5; 82/84 со встроенным глушителем
Типы плит X, Y и К будут иметь такое же пневматическое подключение, как и выбранный порт питания 1 (в разделе классификатора “ТИП КОНЦЕВОЙ ПЛИТЫ”).
Для идущих подряд одинаковых плит или распределителей символ, обозначающий тип плиты или тип распределителя, оставить один и перед ним цифрой указать
количество одинаковых позиций.
Пример: HN501-ABCD-ABCS-MMCCBBB-A конвертируется в HN501- ABCD-ABCS-2M2C3B-A.

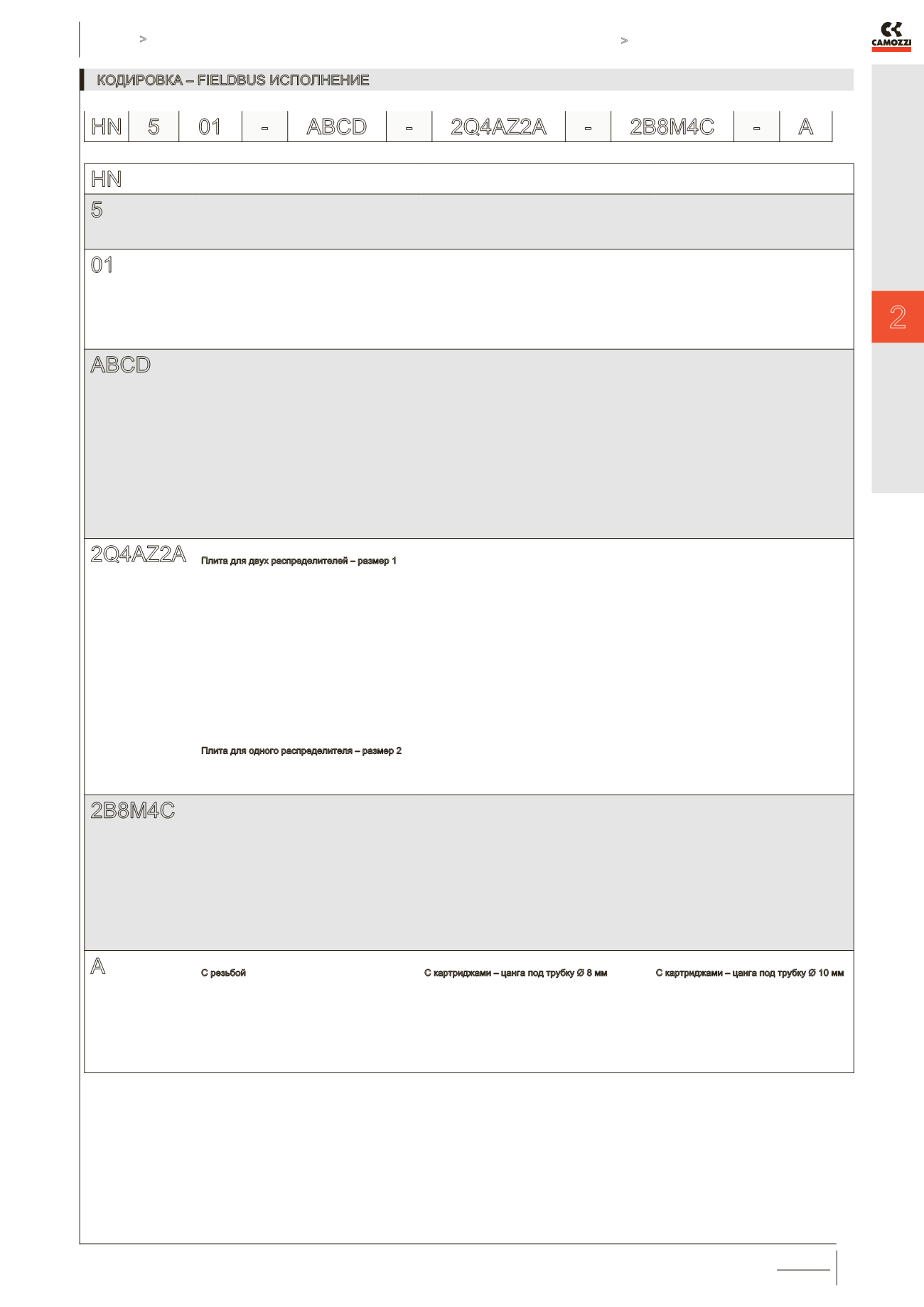

КОДИРОВКА – FIELDBUS ИСПОЛНЕНИЕ
HN 5 01 - ABCD - 2Q4AZ2A - 2B8M4C - A
