УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Пневматические острова Серия HN
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 598
2/3.40.11

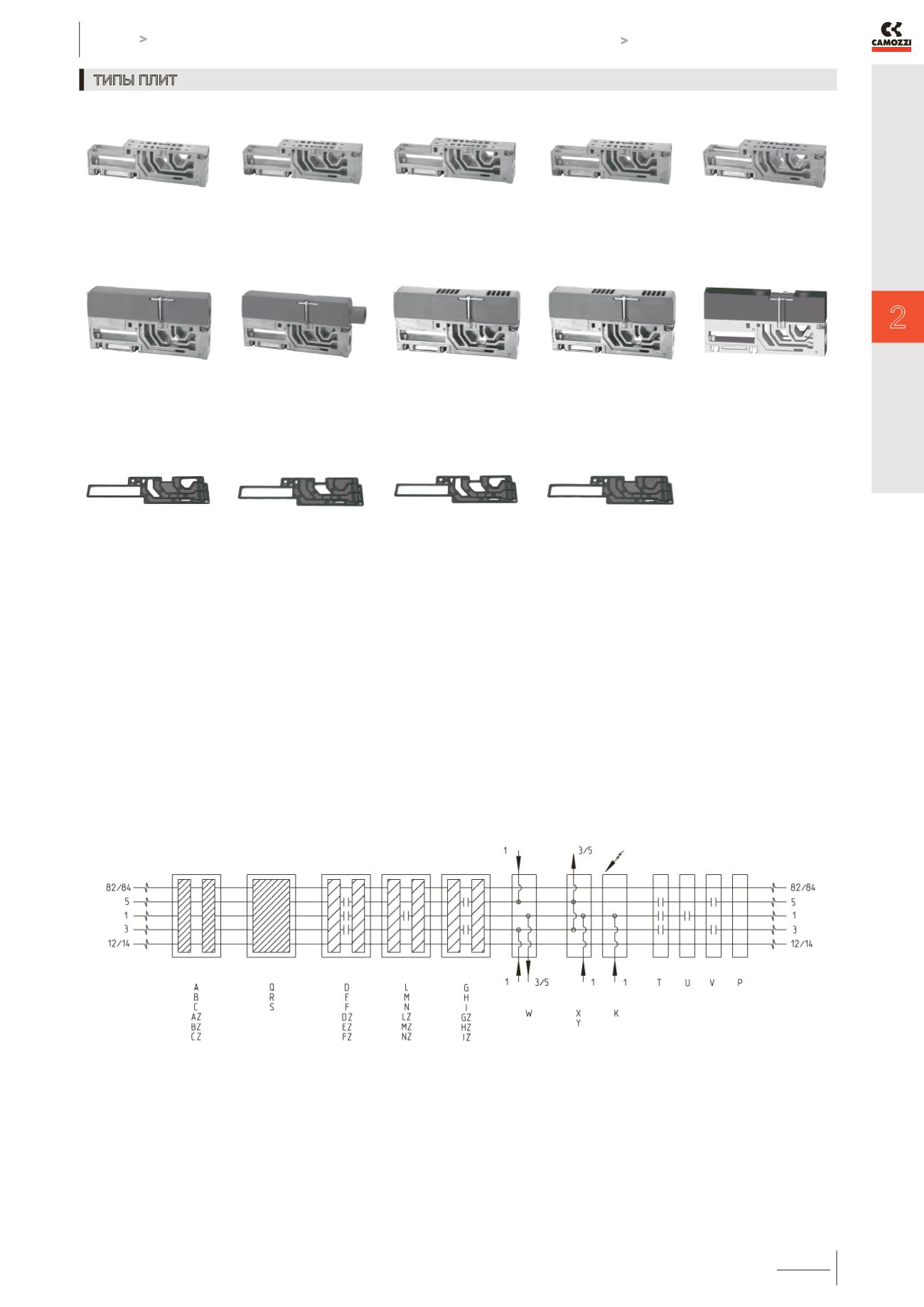

ТИПЫ ПЛИТ
Сквозная плита,
размер 10,5
A=M7; B=Ø4; C=Ø6
Плита с перегородками
в каналах 1 - 3 - 5
D=M7 E=Ø4 F=Ø6
Плита с перегородкой
в канале 1
L=M7; M=Ø4; N=Ø6
Плита с перегородками
в каналах 3 - 5
G=M7 H=Ø4 I=Ø6
Сквозная плита,
размер 21
Q=1/8; R=Ø6; S=Ø8
Х = Дополнительные
подвод воздуха и
выхлоп (отверстия G1/4)
Y = X + глушитель
K= Модуль прерывания
электропитания и
дополнительного
подвода пневмопитания
(отверстие G1/4)
Y = Дополнительные
подвод воздуха и
выхлоп (глушитель +
отверстие G1/4)
Z = Электропневматич.
интерфейс для HP...F/
G/R
W = Дополнительный
подвод сверху в каналы
сброса 3 и 5
и сброс в атмосферу из
канала 1
U = Прокладка с
перегородкой в канале 1
V = Прокладка с
перегородками в
каналах 3 - 5
P = Сквозная прокладка
[*] В плитах с кодом A, B, C, D, E, F, G, H, I, L, M, N доступно исполнение, где на одну позицию распределителя используется
один сигнал (для установки моностабильных распределителей) Тогда в коде плиты добавляется индекс Z.
Пример: AZ вместо А. Подробный пример рассмотрен ниже.
T = Прокладка с
перегородками в
каналах 1 - 3 - 5
