Пневматические острова Серия HN

Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления

Каталог продукции представлен на сайтах

Изделия разработаны для промышленного использования

/3.40.

599

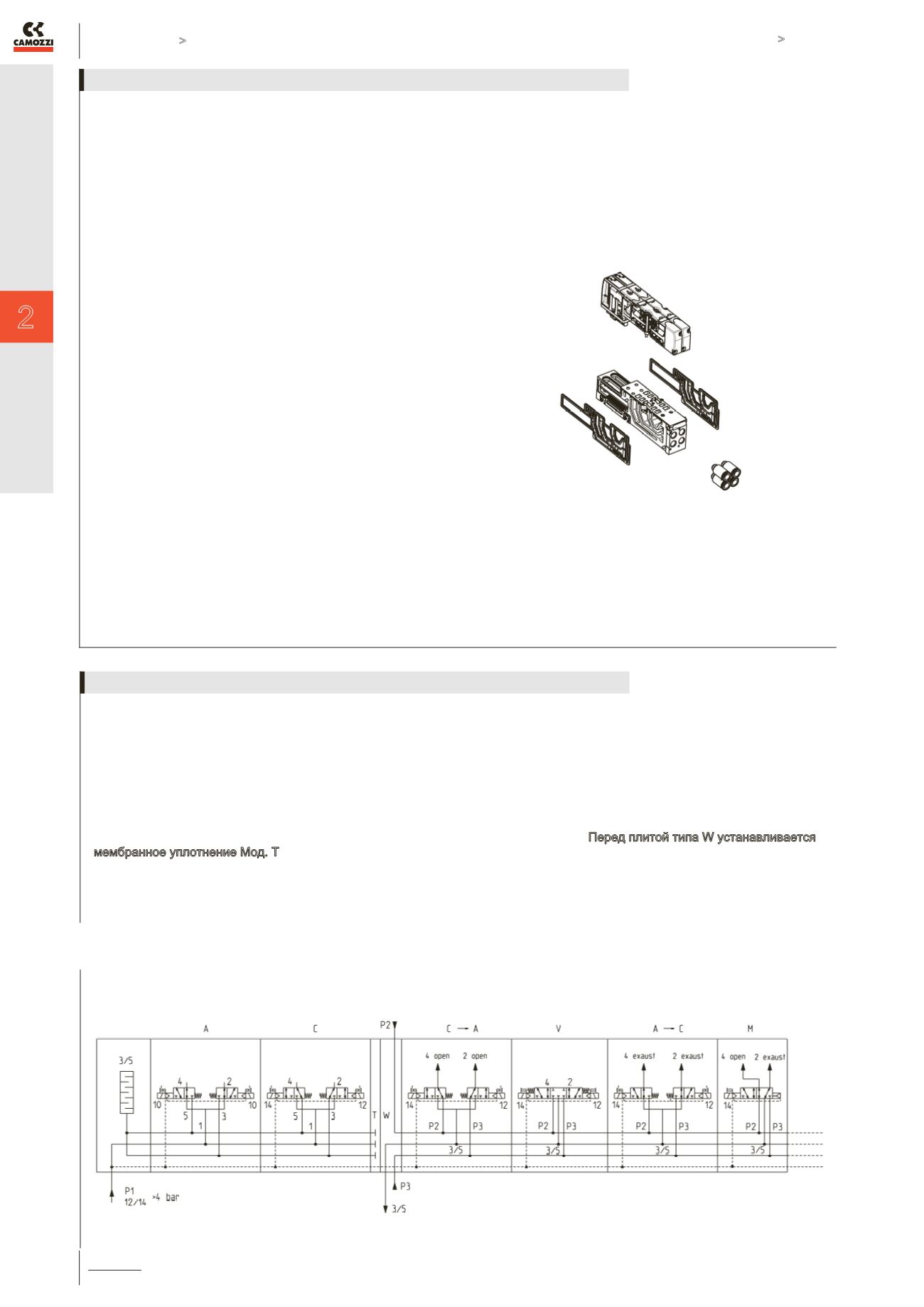

Промежуточная плита типа W позволяет запитать установленные после нее распределители разным давлением

путем подачи двух значений давления в выхлопные отверстия 3/5. В свою очередь выхлоп из распределителя будет

производиться через отверстие 1. Распределители, установленные в острове, будут работать в соответствии с указанными

на них кодировками. Исключением являются распределители модификации C и A. Мод. C будет работать в соответствии

функцией Мод. А и наоборот, при этом кодирование выходов будет неизменным. При активации соленоида 14 будет

задействован выход 4, соленоида 12 – выход 2. После промежуточной плиты типа W не могут быть использованы

распределители со встроенным регулятором давления. Для корректной работы плиты давление в основном магистрали

острова должно быть не менее 4 бар. В противном случае необходимо использовать исполнения с внешним пилотным

питанием, при этом в отверстие 12/14 должно подаваться давление не менее 4 бар. Перед плитой типа W устанавливается

мембранное уплотнение Мод. T.

Использование промежуточной плиты типа W

Плиты для распределителей Размер 1 (10,5 мм)

предусматривают монтаж двух бистабильных

распределителей. Каждая из плит занимает 4

электрических сигнала. Для того, чтобы увеличить

допустимое количество распределителей, которое может

быть подключено к одному разъему D-SUB, ко всем

плитам Размера 1 в коде может быть добавлена буква “Z”.

Плита с обозначением “Z” будет занимать всего 2, а не 4

электрических сигнала, на нее могут быть установлены

только моностабильные распределители.

Пример:

Мод. A --> AZ плита для моностабильных распределителей

Мод. N --> NZ плита для моностабильных распределителей

Плиты с моностабильной платой
