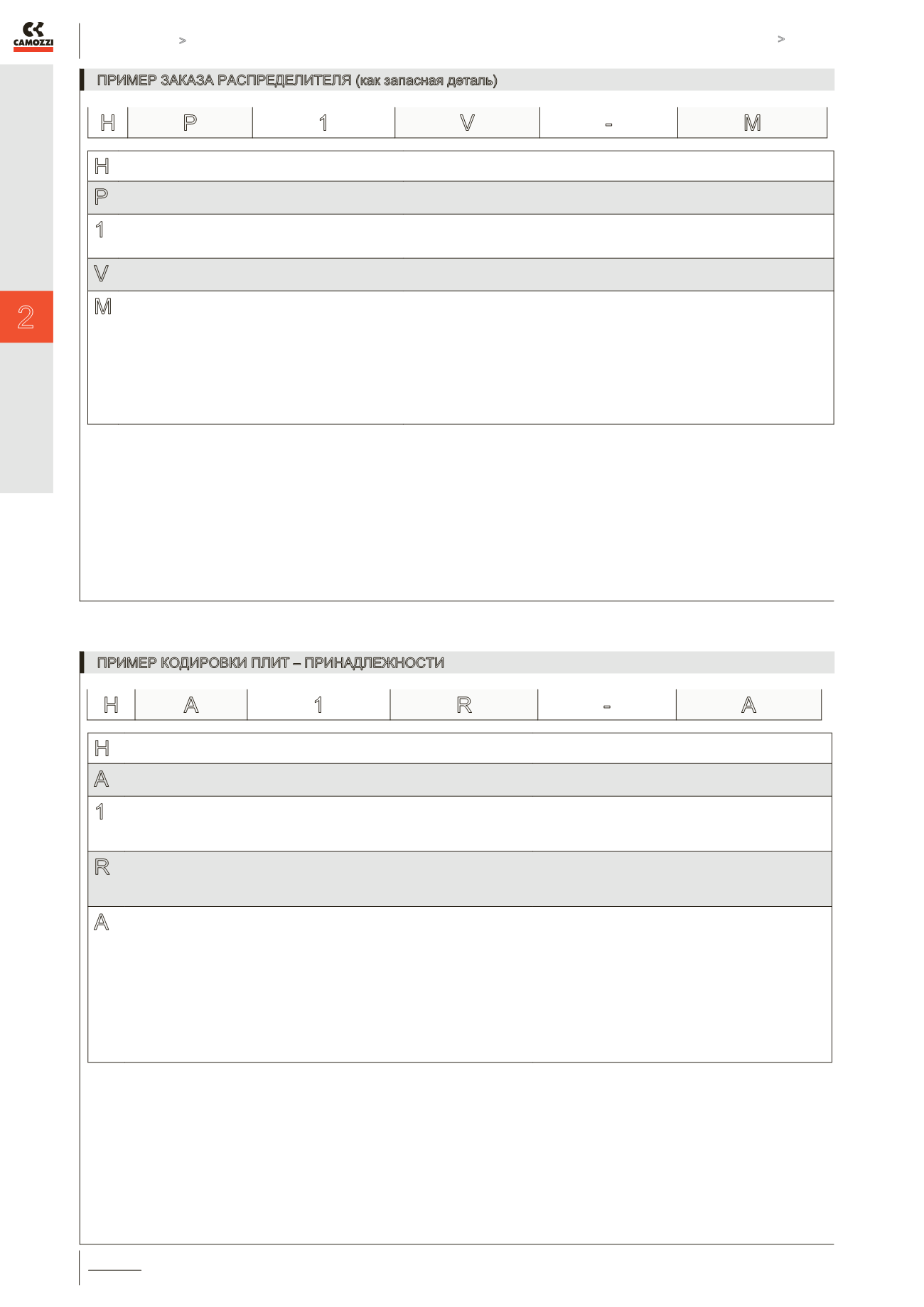

ПРИМЕР ЗАКАЗА РАСПРЕДЕЛИТЕЛЯ (как запасная деталь)
H СЕРИЯ
P ТИП
P = пневматический
1 РАЗМЕР
1 = 10,5
2 = 21
V ТИП КОМПЛЕКТУЮЩЕГО
V = распределитель
M ТИП РАСПРЕДЕЛИТЕЛЯ
M = 5/2 Моностабильный
B = 5/2 Бистабильный
V = 5/3 С закрытым центром
C = 2 x 3/2 Н.З.
A = 2 x 3/2 Н.О.
G = 1 x 3/2 Н.З. + 1 x 3/2 Н.О.
E = 2 x 2/2 Н.З.
F = 2 x 2/2 Н.О.
I = 1 x 2/2 Н.З. + 1 x 2/2 Н.О.
L = Свободная позиция
ТИП РАСПРЕДЕЛИТЕЛЯ СО ВСТРОЕННЫМ РЕГУЛЯТОРОМ ДАВЛЕНИЯ
N = 5/2 моностабильный
P = 5/2 бистабильный
Q = 5/3 закрытая центральная позиция
R = 2 x 3/2 Н.З.
S = 2 x 3/2 Н.О.
T = 1 x 3/2 Н.З. + 1 x 3/2 Н.О.
U = 2 x 2/2 Н.З.
X = 2 x 2/2 Н.О.
Y = 1 x 2/2 Н.З. + 1 x 2/2 Н.О.
H P 1 V - M
ПРИМЕР КОДИРОВКИ ПЛИТ – ПРИНАДЛЕЖНОСТИ
H СЕРИЯ
A ТИП
A = Принадлежности
1 РАЗМЕР
0 = для X-Y-K-T-U-V-Z
1 = 10,5
2 = 21
R ТИП КОМПЛЕКТУЮЩЕГО:
R = плита с многоштырьковым разъемом
G = уплотнения
W = плита без электронной платы
А ТИП ПЛИТЫ:
A = сквозная – резьба M7
AZ = сквозная – резьба M7, моностабильная
D = каналы 1; 3; 5 закрыты – резьба M7
DZ = каналы 1; 3; 5 закрыты – резьба M7, моностабильная
G = каналы 3; 5 закрыты – резьба M7
GZ = каналы 3; 5 закрыты – резьба M7, моностабильная
Q = с резьбой G1/8 (порты 2 и 4)
X = подача сжатого воздуха и выхлоп
Y = подача сжатого воздуха и выхлоп (со встроенным глушителем)
W = дополнительный подвод через верхнюю крышку в каналы 3 и 5 и сброс из канала 1
K = прерывание электропитания + подача сжатого воздуха
Z = электропневматический интерфейсный модуль для HP...F/G/R
ТИП УПЛОТНЕНИЯ:
T = глухие каналы 1; 3; 5
U = глухой канал 1
V = глухие каналы 3; 5
P = все сквозные каналы
H A 1 R - A
