Пропорциональные клапаны прямого действия Серии AP
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
766
2
/15.01.

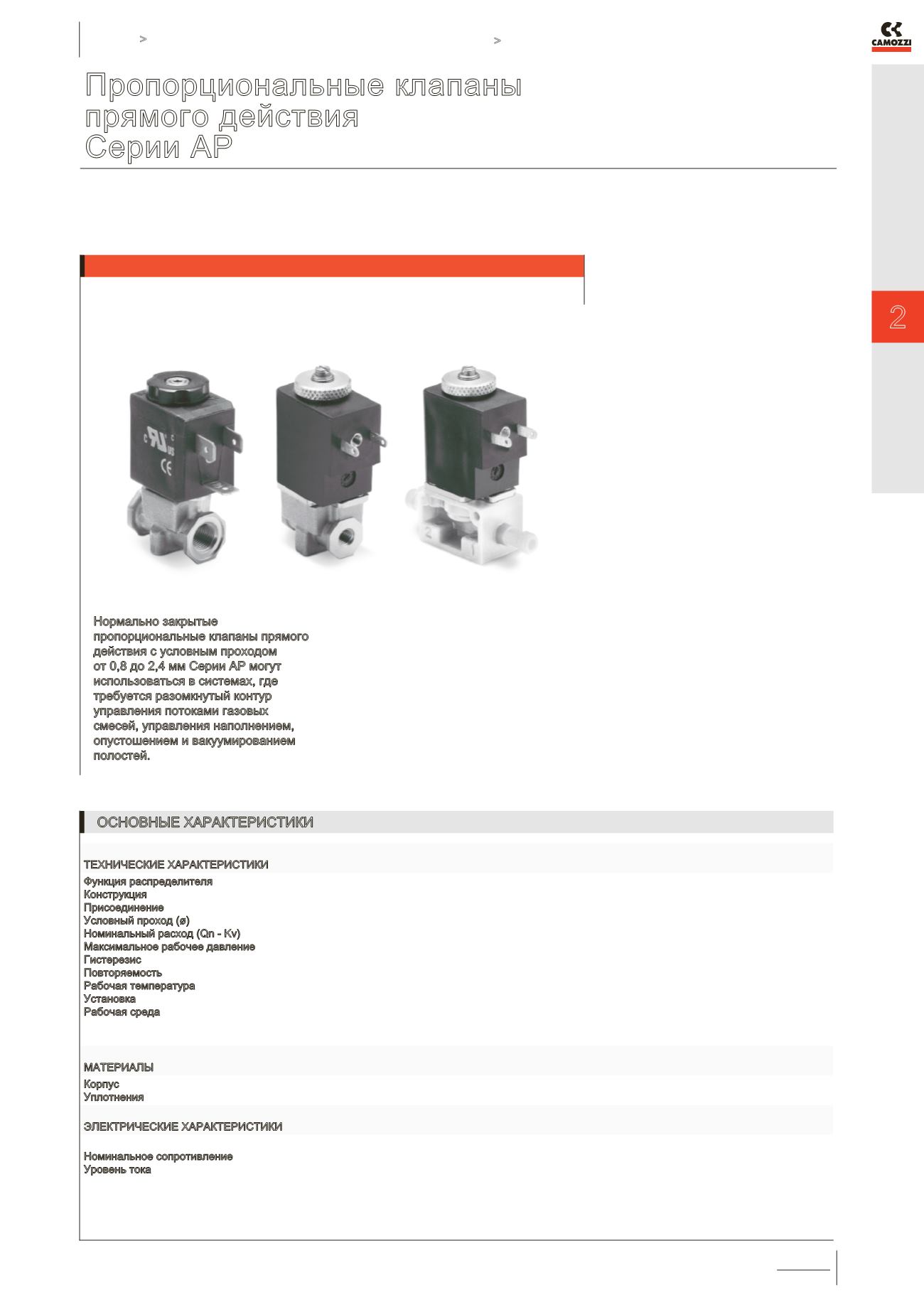

Пропорциональные клапаны
прямого действия
Серии AP
2/2 лин./поз.
Нормально закрытые
Размеры: 16, 22 мм
Нормально закрытые
пропорциональные клапаны прямого
действия с условным проходом
от 0,8 до 2,4 мм Серии AP могут
использоваться в системах, где
требуется разомкнутый контур
управления потоками газовых
смесей, управления наполнением,
опустошением и вакуумированием
полостей.
Клапаны Серии АР могут работать
при постоянной подаче напряжения
на соленоид. В клапанах Серии AP
для реализации пропорционального
управления оптимизированы
характеристики трения, и снижен
эффект “залипания” подвижного
элемента.
В качестве сигнала управления
используется сигнал широтно-
импульсной модуляции по напряжению
или току. Как и обычные клапанные
распределители Серия AP может
работать на вакууме и давлениях
близких к атмосферному.
»
»
Размеры: 16 и 22 мм
»
»
Управление ШИМ или
токовым сигналом
»
»
Разомкнутый контур
управления расходом
»
»
Может применяться
с вакуумом
»
»
Доступно исполнение
корпуса из PVDF
(фторопласта) для
размера 16 мм
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Функция распределителя
Конструкция
Присоединение
Условный проход (ø)
Номинальный расход (Qn - Kv)
Максимальное рабочее давление
Гистерезис
Повторяемость
Рабочая температура
Установка
Рабочая среда
2/2 Н.З.
пропорциональный клапан прямого действия
M5, G1/8
см. таблицу
см. таблицу
см. таблицу
размер 16 мм < 7% размер 22 мм < 5%
размер 16 мм < 5% размер 22 мм < 3%
0°C ÷ 60°C
в любом положении
очищенный воздух без необходимости маслораспыления.
Требуется последовательная установка центробежных фильтров 25 мкм и 5 мкм,
обеспечивающих класс очистки воздуха по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.
МАТЕРИАЛЫ
Корпус
Уплотнения
латунь / PVDF (только для размера 16 мм)
NBR
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное сопротивление
Уровень тока
GP7 GPH U711 U712
193 Ом 48 Ом 85 Ом 22 Ом
125 мА 250 мА 271 мА 0.542 мА
При выборе клапана, для достижения наилучших характеристик, необходимо обеспечить перепад давления между входом и выходом
не менее 1 бара.
