УПРАВЛЕНИЕ
2
КАТАЛОГ
>
Версия 8.7
УПРАВЛЕНИЕ >
Пропорциональные клапаны прямого действия Серии AP
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/15.01.
767

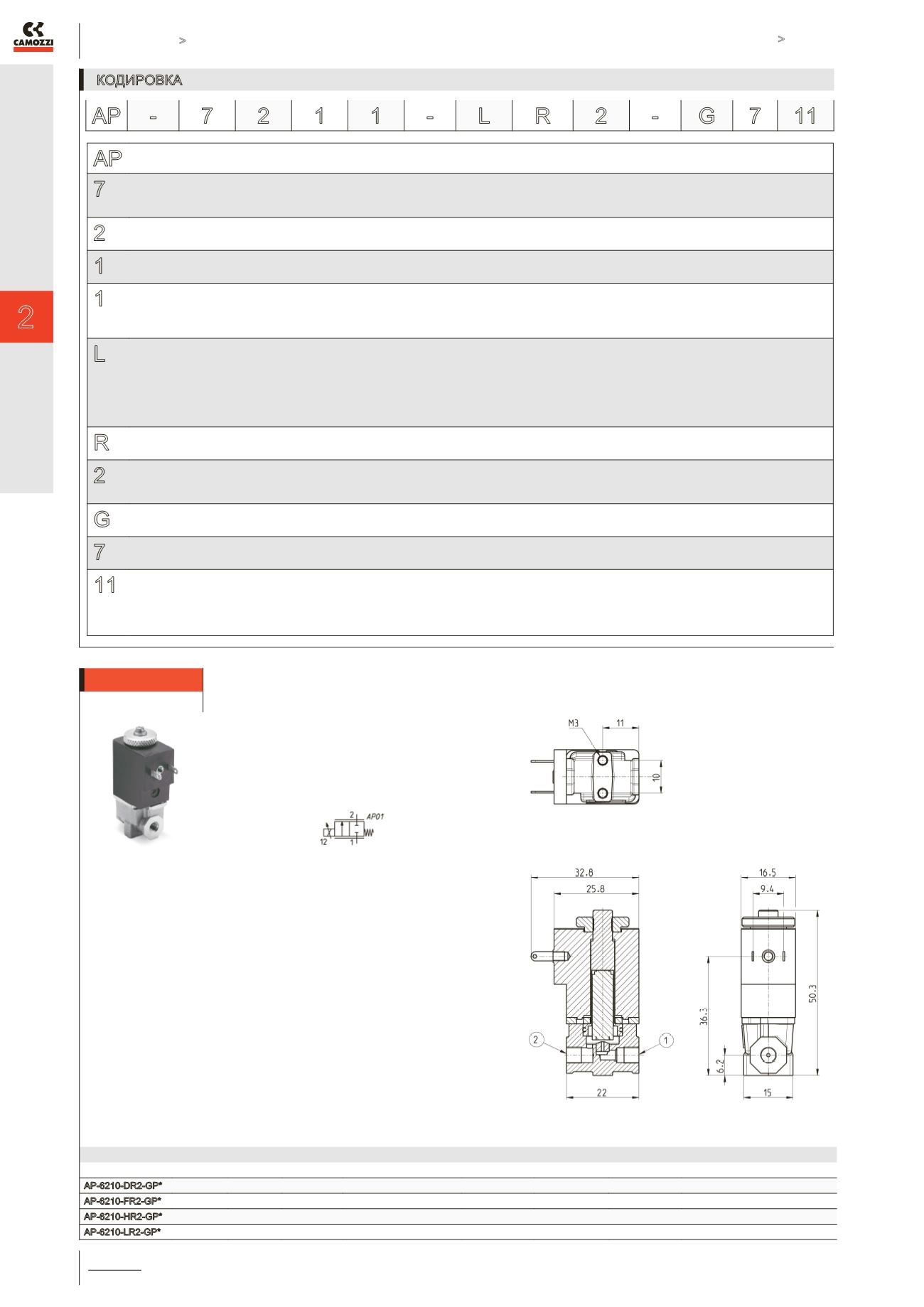

КОДИРОВКА
AP
СЕРИЯ
7
РАЗМЕР КОРПУСА:
6 = размер 16 мм
7 = размер 22 мм
2
КОЛИЧЕСТВО ЛИНИЙ:
2 = 2/2 лин./поз.
1
ФУНКЦИЯ:
1 = Н.З.
1
ПРИСОЕДИНЕНИЕ:
0 = M5 (только для размера 16 мм)
1 = G1/8 (только для размера 22 мм)
L = фитинг «елочка» (только для корпуса PVDF)
L
УСЛОВНЫЙ ПРОХОД:
D = ø 0.8 мм (только для размера 16 мм)
F = ø 1 мм
H = ø 1.2 мм
L = ø 1.6 мм
N = ø 2 мм (только для размера 22 мм)
Q = ø 2.4 мм (только для размера 22 мм)
R
МАТЕРИАЛ УПЛОТНЕНИЯ:
R = NBR
2
МАТЕРИАЛ КОРПУСА:
2 = латунь
3 = PVDF (только для размера 16 мм)
G
МАТЕРИАЛ СОЛЕНОИДА:
G = PA (только для размера 16 мм) - U = PET (только для размера 22 мм)
7
РАЗМЕРЫ СОЛЕНОИДА:
P = 16x26 DIN EN 175301-803-C (только для размера 16 мм) - 7 = 22x22 DIN 43650 B (только для размера 22 мм)
11
НАПРЯЖЕНИЕ СОЛЕНОИДА:
H = 12 V DC 3 W (только для размера 16 мм)
7 = 24 V DC 3 W (только для размера 16 мм)
11 = 24 V DC 6,5 W (только для размера 22 мм)
12 = 12 V DC 6,5 W (только для размера 22 мм)
AP -
7 2 1 1 -
L R 2 -
G 7 11
Пропорциональные клапаны Серия AP - Размер 16 мм
Мод.
Канал 1 Канал 2 Функция Условный проход, ø (мм)
Kv (л/мин)
Kv (m3/h)
Q (Нл/мин)
Максимальное давление (бар)
AP-6210-DR2-GP*
M5
M5
2/2 Н.З.
0.8
0.4
0,024
27
10
AP-6210-FR2-GP*
M5
M5
2/2 Н.З.
1
0.5
0,030
34
8
AP-6210-HR2-GP*
M5
M5
2/2 Н.З.
1.2
0.65
0,039
45
6
AP-6210-LR2-GP*
M5
M5
2/2 Н.З.
1.6
1.2
0,072
82
4
При работе с вакуумом, подачу вакуума
необходимо обеспечивать через отверстие 2.
* = необходимо выбрать требуемое напряжение
