ПОДГОТОВКА ВОЗДУХА >
Клапаны безопасности Серия MD
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
864
3
/0.35.

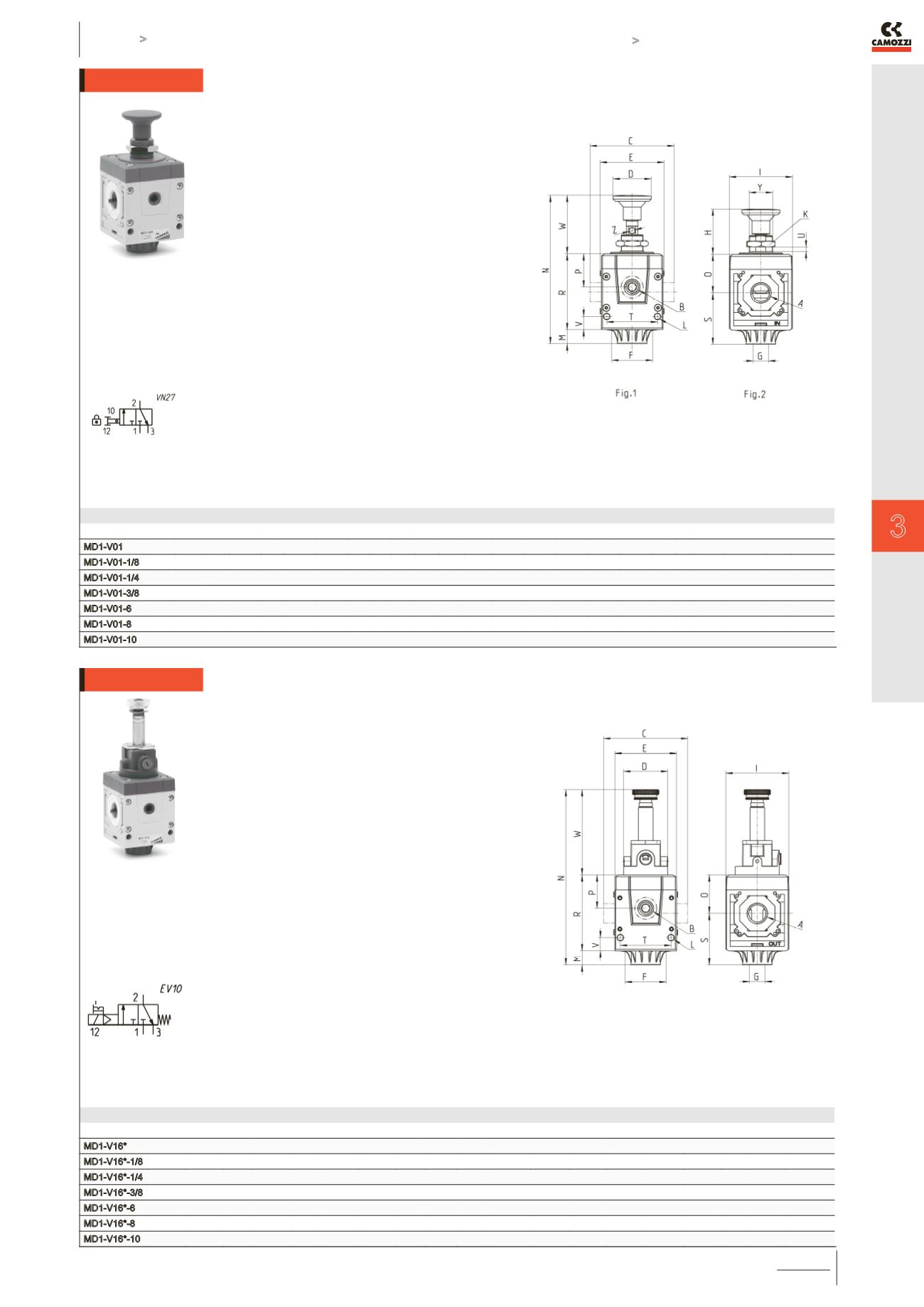

FIG. 1 = клапан закрыт
FIG. 2 = клапан открыт
Клапаны с ручным управлением - размеры
РАЗМЕРЫ
Мод.
A B C D E F G H I
K L M N O P R S T U V W Y Z Вес (кг)
MD1-V01
-
G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-1/8 G1/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-1/4 G1/4 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-3/8 G3/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-6 Ø6 G1/8 47 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-8 Ø8 G1/8 62 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
MD1-V01-10 Ø10 G1/8 67 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4 0.2
По умолчанию - ручное дублирование под
шлицевую отвертку.
* = добавить:
- IL бистабильное ручное дублирование,
рычажного типа
- IM моностабильное ручное дублирование
- IT без ручного дублирования
Клапаны с электропневматическим управлением - размеры
РАЗМЕРЫ
Мод.
A
B C D E F
G I
L M N O P
R S
T V W Вес (кг)
MD1-V16*
-
G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-1/8 G1/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-1/4 G1/4 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-3/8 G3/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-6 Ø6 G1/8 47 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-8 Ø8 G1/8 62 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
MD1-V16*-10 Ø10 G1/8 67 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2
0.2
