ПОДГОТОВКА ВОЗДУХА >
Клапаны “мягкого” пуска Серия MD
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
868
3
/0.40.
Давление на входе = 6 бар
График А: g = 5 оборотов
График В: g = 4 оборота
График С: g = 3 оборота
График D: g = 2 оборота
График E: g = 1 оборот
Разброс значений входного давления может вызвать измене-
ние времени нарастания давления на ± 20%.
g - количество оборотов регулировочного винта
К - параметр регулирования
K = t/V, где:
V = объем пневмосистемы в литрах
t = желаемое время возрастания давления в секундах

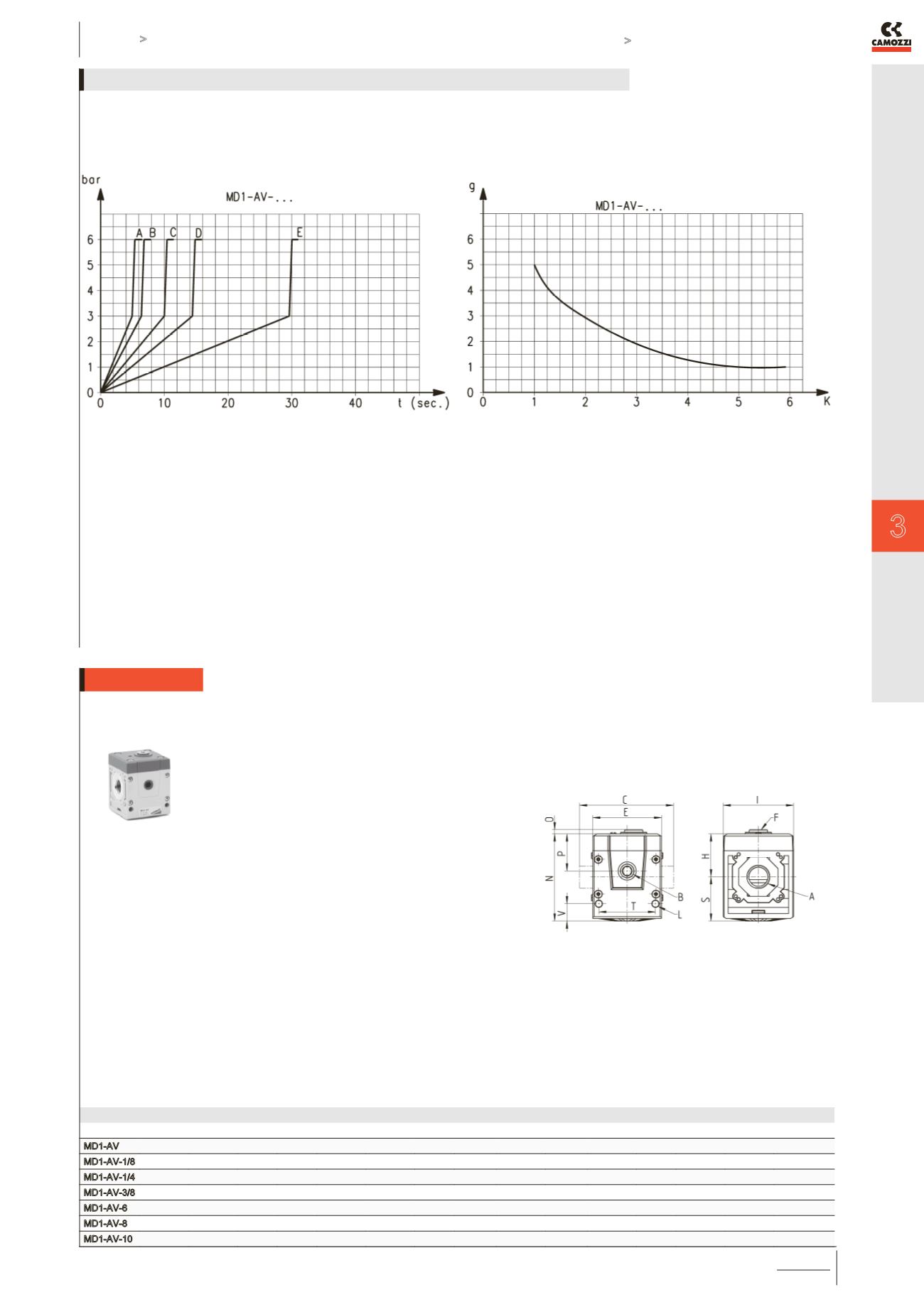

РЕГУЛИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ, ПОКАЗЫВАЮЩИЕ ЗАВИСИМОСТЬ КОЛИЧЕСТВА ОБОРОТОВ РЕГУЛИРОВОЧНО-
ГО ВИНТА ОТ ТРЕБУЕМОГО ВРЕМЕНИ НАРАСТАНИЯ ДАВЛЕНИЯ ДЛЯ ОБЪЕМА ВЫХОДНОЙ ПОЛОСТИ
ПРИМЕР
V = 5 л
t = 16 с
K = 16/5 = 3,2
Зная объем выходной полости и используя график зависимо-
сти количества оборотов винта от параметра регулирования
g (К), определяем, что количество оборотов регулировочного
винта будет приблизительно равно 1,8.
MD1 РЕГУЛИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ
Клапан мягкого пуска Серия MD - размеры
РАЗМЕРЫ
Мод.
A
B
C E
F
H
I
L
N
O
P
S
T
V
Вес (кг)
MD1-AV
-
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-1/8 G1/8
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-1/4 G1/4
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-3/8 G3/8
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-6
Ø6
G1/8
47
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-8
Ø8
G1/8
62
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-10 Ø10
G1/8
67
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
