КАТАЛОГ > Версия 8.7 ПОДГОТОВКА ВОЗДУХА > Клапаны безопасности Серия MX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 904
3/1.35.

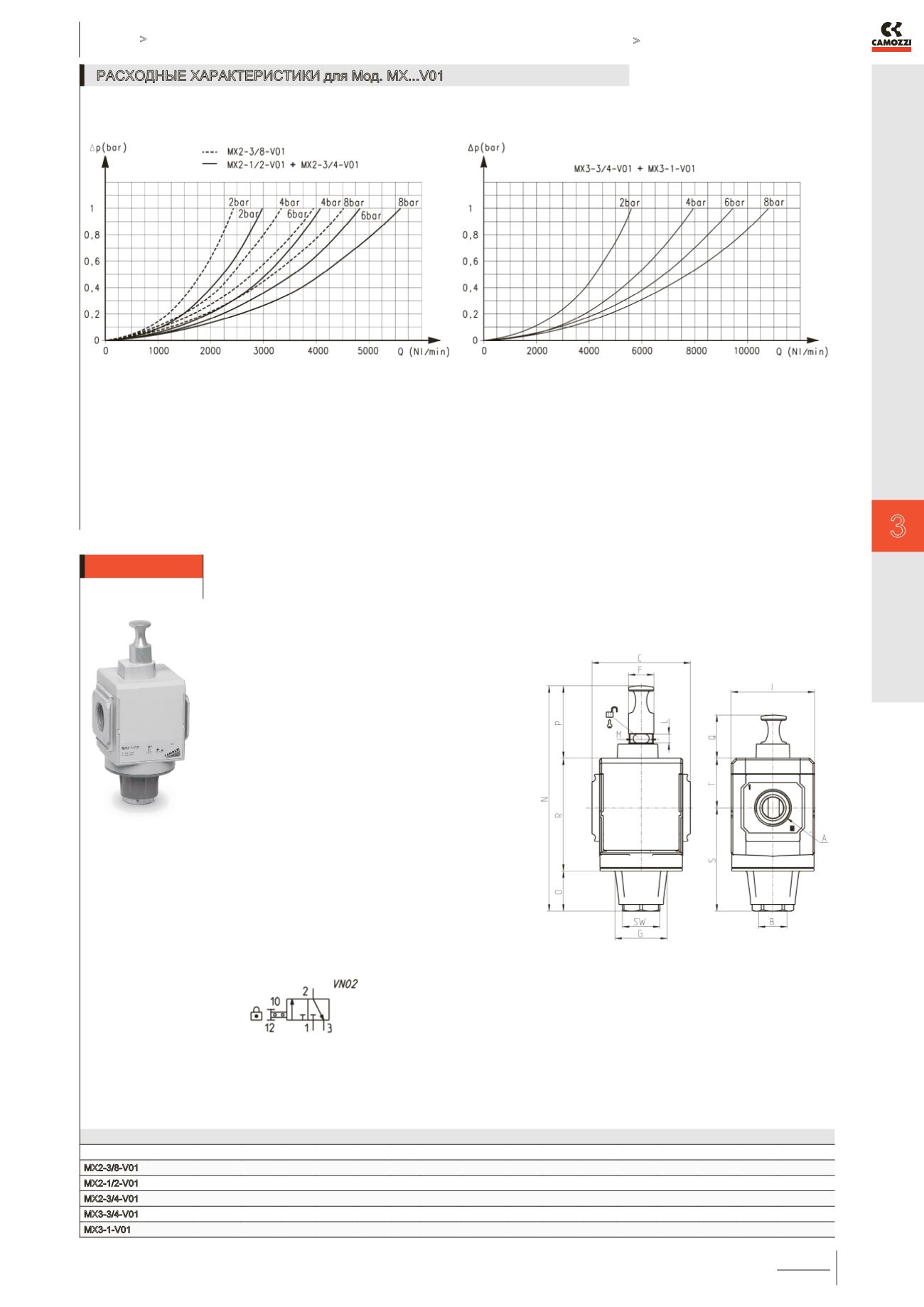

Диаграммы для клапанов безопасности
с ручным правлением MX2
Δp = Падение давления
Q = Расход
Диаграммы для клапанов безопасности
с ручным правлением MX3
Δp = Падение давления
Q = Расход
РАСХОДНЫЕ ХАРАКТЕРИСТИКИ для Мод. MX...V01
Рис. 1 = клапан закрыт
Рис. 2 = клапан открыт
Рис. 1 Рис. 2
Клапан безопасности Серия MX - размеры
Мод. A B C F G I L M N O P Q R S SW T Вес (кг)
MX2-3/8-V01 G3/8 G 1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5
MX2-1/2-V01 G 1/2 G 1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5
MX2-3/4-V01 G3/4 G 1/2 70 18 34,5 68 9 8 152 13 51 31 88 63,5 27 37,5 0,5
MX3-3/4-V01 G3/4 G3/4 89,5 23 48 76 8 14,5 205,5 37 66,5 40 102 94,5 34 44,5 0,9
MX3-1-V01 G1 G3/4 89,5 23 48 76 8 14,5 205,5 37 66,5 40 102 94,5 34 44,5 0,9
