Константа К на графике показывает количество оборотов
регулировочного винта для достижения требуемого
времени нагнетания при входном давлении 6 бар.
A = 5 оборотов,
B = 4 оборотов,
C = 3 оборотов,
D = 2 оборотов,
E = 1 оборотов.
Разброс значений входного давления может вызвать
изменение времени нагнетания на ± 20%.
K = t / V,
где: V = объем пневмосистемы в литрах
t = желаемое время нагнетания в секундах
ПРИМЕР
V = 5 л
t = 16 с
K = 16/5 = 3,2
Используя график значений К, определяем, что количество
оборотов регулировочного винта будет приблизительно
равно 0,8.
Константа К на графике показывает количество оборотов
регулировочного винта для достижения требуемого
времени нагнетания при входном давлении 6 бар.
A = 5 оборотов,
B = 4 оборотов,
C = 3 оборотов,
D = 2 оборотов,
E = 1 оборотов.
Разброс значений входного давления может вызвать
изменение времени нагнетания на ± 20%.
K = t / V,
где: V = объем пневмосистемы в литрах
t = желаемое время нагнетания в секундах
ПРИМЕР
V = 5 л
t = 16 с
K = 16/5 = 3,2
Используя график значений К, определяем, что количество
оборотов регулировочного винта будет приблизительно
равно 1,8.

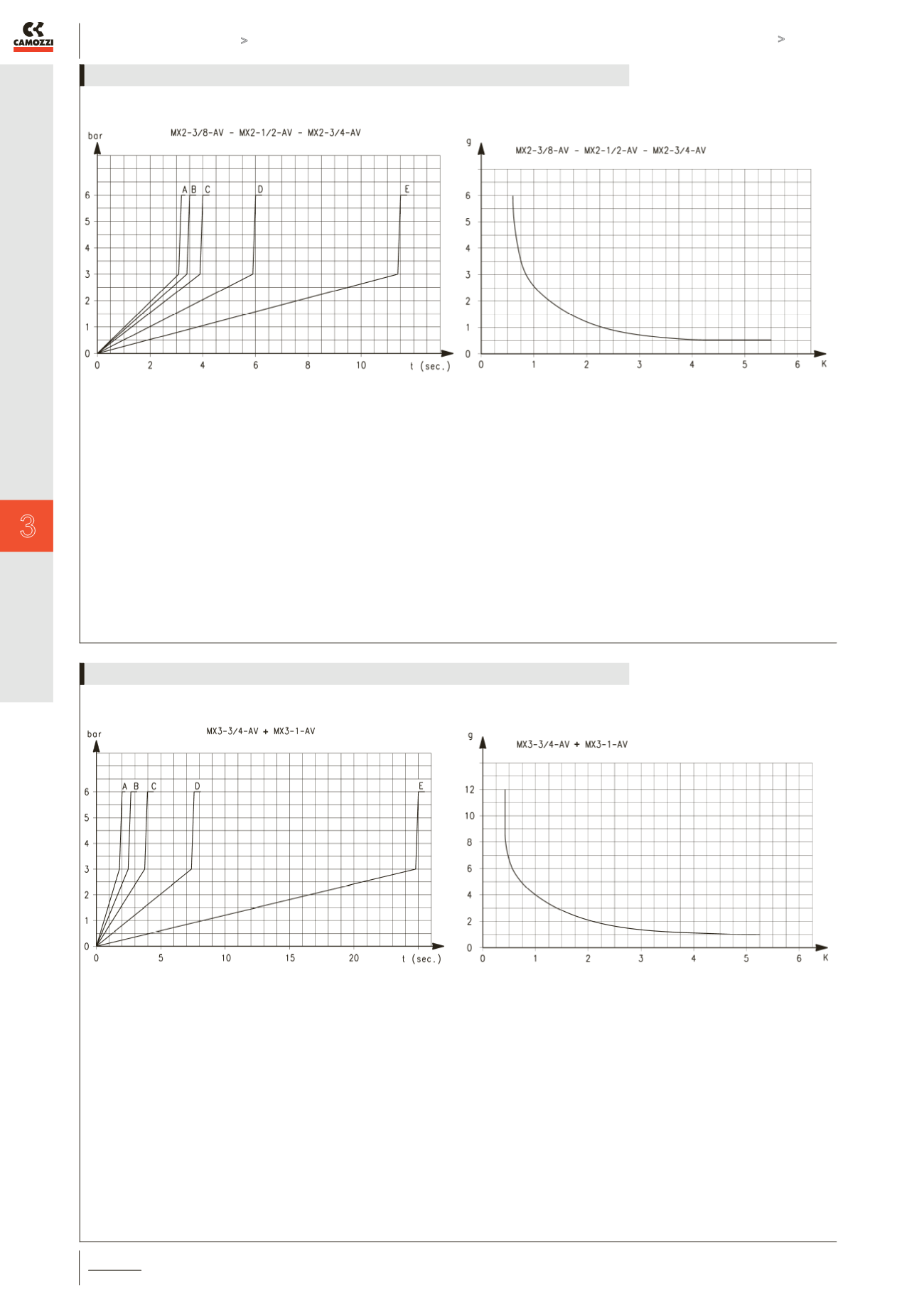

MX2 ГРАФИК ЗАВИСИМОСТИ ДАВЛЕНИЯ ОТ ВРЕМЕНИ
MX3 ГРАФИК ЗАВИСИМОСТИ ДАВЛЕНИЯ ОТ ВРЕМЕНИ
