ПОДГОТОВКА ВОЗДУХА >
Принадлежности для Серии MX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
3
/1.49.
915
(См. схему в разделе
3/1.50.04)
В комплект скоб MX2-X входят:
скоба - 1 шт.,
уплотнительное кольцо OR 3125* - 1 шт.,
гайка М5 - 2 шт.,
винт M5x69 - 2 шт.
В комплект монтажных скоб MX2-Z входят:
скоба - 1 шт.,
уплотнительное кольцо OR 3125* - 1 шт.,
гайка М5 - 1 шт.,
винт M5x69 - 1 шт.,
винт M5x85 для настенного монтажа - 1 шт.
* может быть заказано отдельно (код 160-39-11/19)
В комплект скоб MX3-X входят:
скоба - 1 шт.,
уплотнительное кольцо OR 38X2,8 ** - 1 шт.,
гайка М6 - 2 шт.,
винт M6x75 - 2 шт.
В комплект монтажных скоб MX3-Z входят:
скоба - 1 шт.,
уплотнительное кольцо OR 38X2,8 ** - 1 шт.,
гайка М6 - 1 шт.,
винт M6x75 - 1 шт.,
винт M6x90 для настенного монтажа - 1 шт.
** может быть заказано отдельно (OR 38X2,8 NBR)
Материалы:
скобы - технополимер,
уплотнительные кольца - NBR,
винты и гайки - оцинкованная сталь.

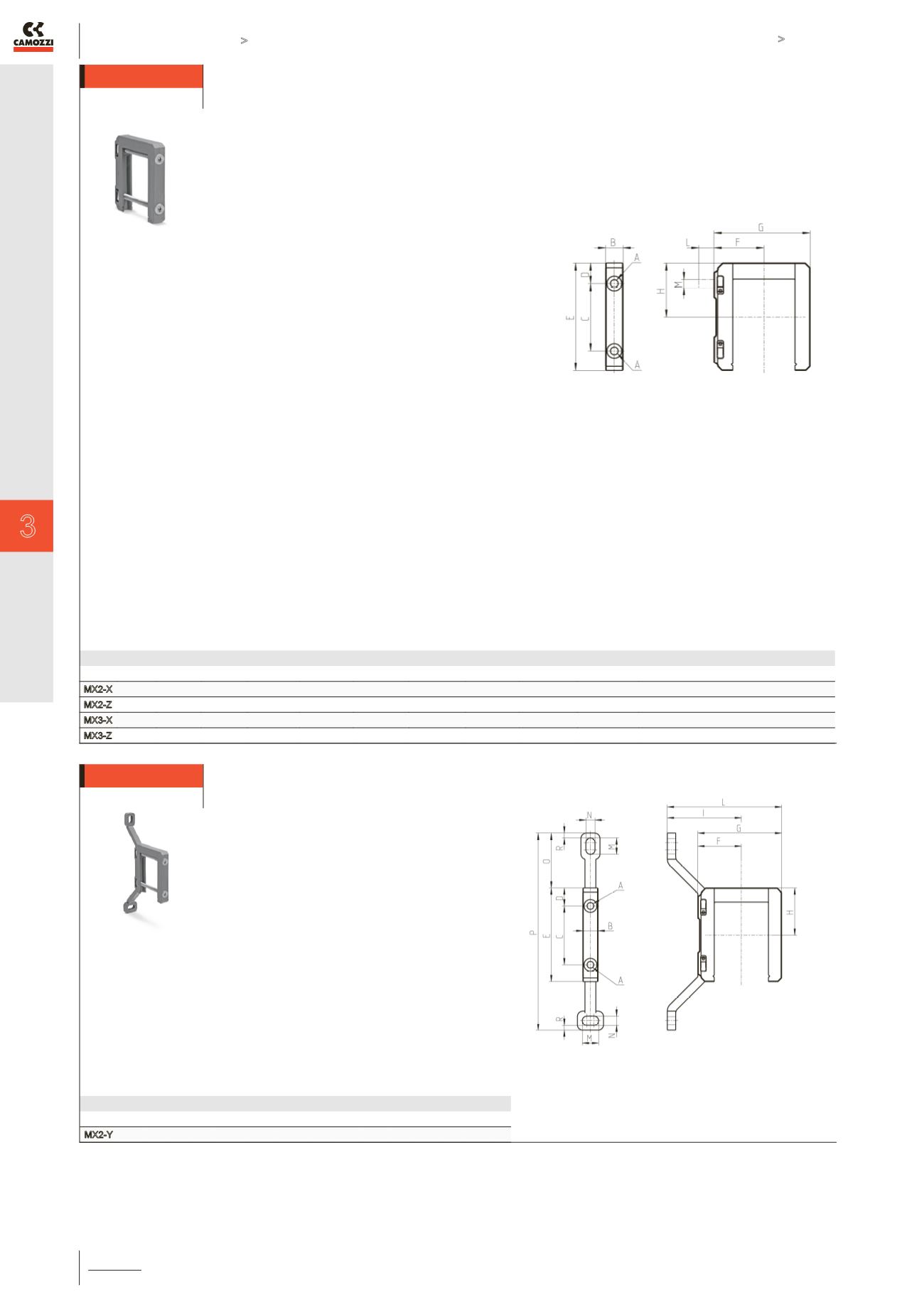

Комплект скоб размер 2 и 3
РАЗМЕРЫ
Мод.
A
B
C
D
E
F
G
H
L
M
Примечание
MX2-X 5.2
12
46
14
73.5
37.5
70.5
37
-
-
-
MX2-Z 5.2
12
46
14
73.5
37.5
70.5
37
14
M5
комплект с настенным крепежным винтом
MX3-X 6.2
14
54
16.5
86
40
77
43.5
-
-
-
MX3-Z 6.2
14
54
16.5
86
40
77
43.5
13
M6
комплект с настенным крепежным винтом
Комплект кронштейнов для настенного монтажа Серия МХ - размер 2
В комплект MX2-Y входят:
кронштейн - 1 шт.,
уплотнительное кольцо OR 3125 ** - 1 шт.,
гайка М5 - 2 шт.,
винт M5x69 - 2 шт.
** может быть заказано отдельно
(код 160-39-11/19)
Материалы:
кронштейны - технополимер,
уплотнительные кольца - NBR,
винты и гайки - оцинкованная сталь.
Мод.
A B C D E F G H I
L M N O P R
MX2-Y 5,2 12 46 14 73,5 32,5 70,5 37 70,5 103 12 6,5 42 152 4
(См. схему в разделе 3/1.50.04)
