ПОДГОТОВКА ВОЗДУХА >
Принадлежности для Серии MX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
916
3
/1.49.

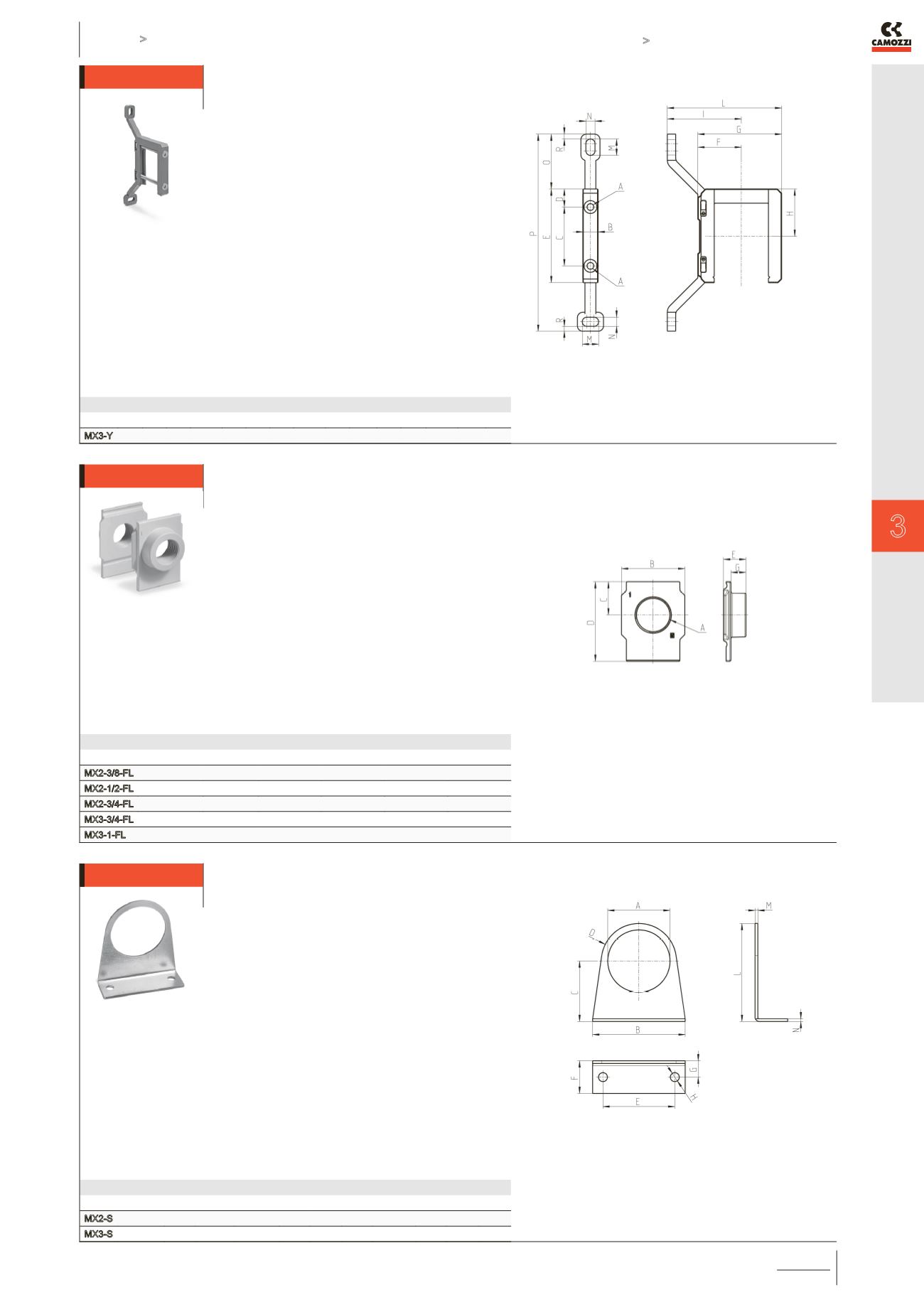

Комплект кронштейнов для настенного монтажа Серия МХ - размер 3
В комплект MX3-Y входят:
кронштейн - 1 шт.,
уплотнительное кольцо OR 38X2,8 ** - 1 шт.,
гайка М6 - 2 шт.,
винт M6x75 - 2 шт.
** может быть заказано отдельно
(OR 38X2,8 NBR)
Материалы:
кронштейны - технополимер,
уплотнительные кольца - NBR,
винты и гайки - оцинкованная сталь.
Мод.
A B C D E F G H I
L M N O P R
MX3-Y 6,2 14 54 16,5 86 40 77 43,5 68 105 15 8,4 50,5 181 4,5
(См. схему в разделе 3/1.50.04)
Концевые фланцы (вход / выход)
В комплект входят:
входной фланец - 1 шт.,
выходной фланец - 1 шт.
Материалы: окрашенный алюминий.
Мод.
A
B
C
D
E
G
MX2-3/8-FL
G3/8
50
26,5
63,5
17
11
MX2-1/2-FL
G1/2
50
26,5
63,5
17
11
MX2-3/4-FL
G3/4
50
26,5
63,5
17
11
MX3-3/4-FL
G3/4
58
30,5
73
20,5
13,5
MX3-1-FL
G1
58
30,5
73
20,5
13,5
Монтажный кронштейн
Материалы: оцинкованная сталь.
Мод.
A
B C
D E F G H L M N
MX2-S Ø 47,2 73 60,5 R29,5 54 25 15 Ø 6,2 90 2,5 2,5
MX3-S Ø 57,2 85 55,5 R34,5 66 30 15 Ø 8,2 90 2,5 2,5
