1049 / 1278
Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf
www.camozzi.de.
3

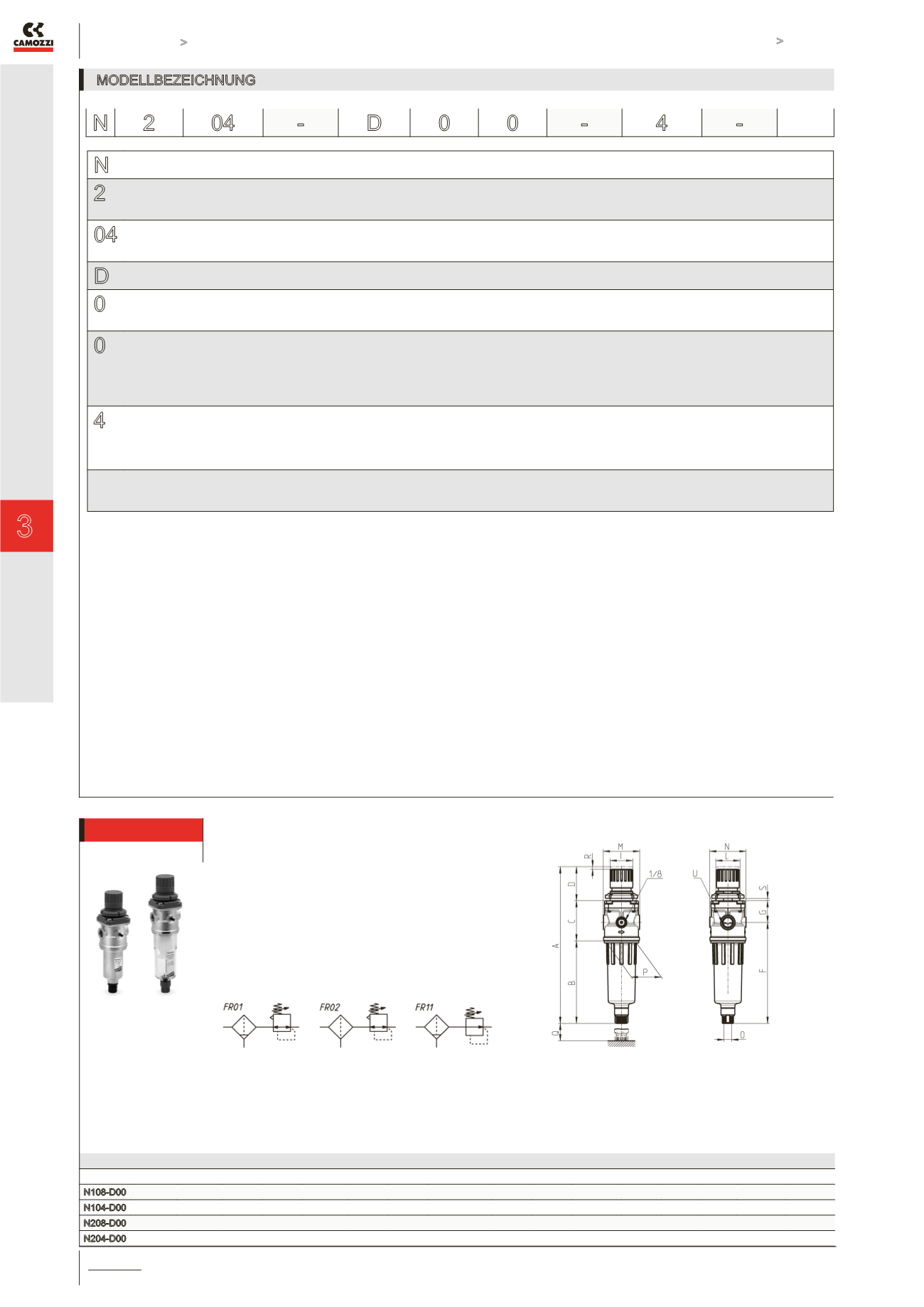

Filterregler Serie N
AUFBEREITEN >
KATALOG
>
Version 8.8
/4.20.02
3
AUFBEREITEN
MODELLBEZEICHNUNG
N
SERIE
2
GRÖSSE
1 = Kondensatbehälter klein (11 cm³)
2 = Kondensatbehälter groß (28 cm³)
04
ANSCHLÜSSE
08 = G1/8”
04 = G1/4”
D
FILTERREGLER
0
FILTERELEMENT
0 = 25 µm (Standard)
1 = 5 µm
0
KONDENSATABLASS
0 = manuell-halbautomatisch, Sekundärentlüftung
1 = manuell-halbautomatisch, ohne Sekundärentlüftung
4 = mit Druckentlastung, Sekundärentlüftung (nur Standardbehälter)
5 = mit Druckentlastung, gefiltert, Sekundärentlüftung (nur Standardbehälter)
8 = Gewindeanschluss G 1/8”, Sekundärentlüftung
4
BETRIEBSDRUCK
= 0,5 ÷ 10 bar (Standard)
2 = 0 ÷ 2 bar
4 = 0 ÷ 4 bar
7 = 0,5 ÷ 7 bar
WERKSTOFFE BEHÄLTER
= Kunststoff transparent (Standard)
TM = Messing vernickelt (nur für kleinen Kondensatbehälter halbautomatisch-manuell oder mit Anschluss G1/8)
N 2 04
-
D 0 0
-
4
-
PRODUKTÜBERSICHT
Mod.
A
B
C D
F
G I
L
M N
O
P
Q R
S
U
N108-D00 167
78
50
39
101
27
28
М30x1,5
45
45
G1/8
38
40
3
0 ÷ 6
G1/8
N104-D00 167
78
50
39
101
27
28
М30x1,5
45
45
G1/8
38
40
3
0 ÷ 6
G1/4
N208-D00 191
102
50
39
125
27
28
М30x1,5
45
45
G1/8
38
40
3
0 ÷ 6
G1/8
N204-D00 191
102
50
39
125
27
28
М30x1,5
45
45
G1/8
38
40
3
0 ÷ 6
G1/4
Filterregler Serie N
FR01 = mit Sekundärentlüftung und Ablass manuell
FR02 = Sekundärentlüftung, ohne Ablass
FR11 = Ablass manuell, ohne Sekundärentlüftung
