Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

Miniaturregler Serie CLR

AUFBEREITEN >

KATALOG

>

Version 8.8

/5.03.02

3

AUFBEREITEN

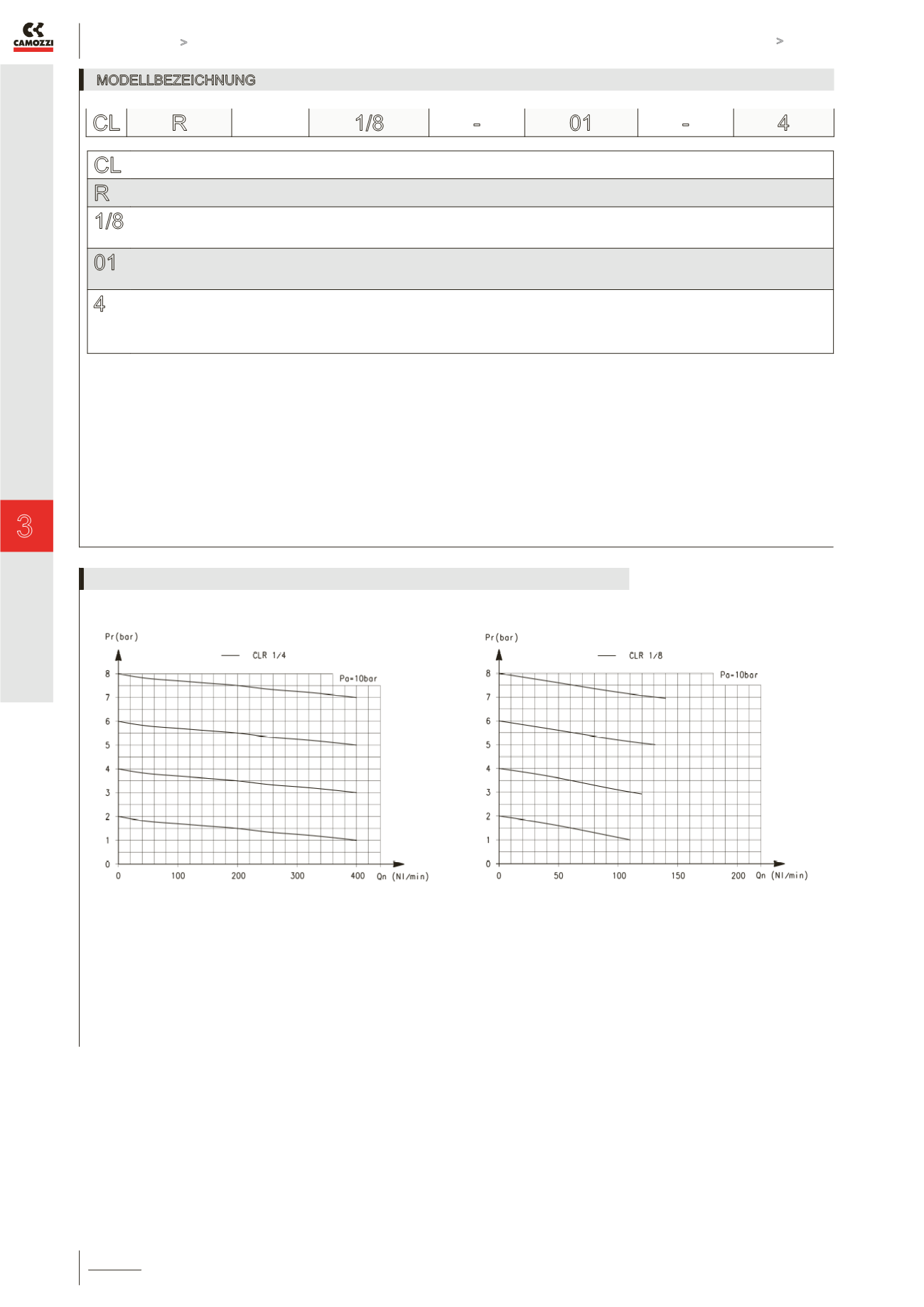

MODELLBEZEICHNUNG

CL

SERIE

R

R = Regler

1/8

ANSCHLÜSSE:

1/8 = G1/8”

1/4 = G1/4”

01

BAUART:

= mit Sekundärentlüftung

01 = ohne Sekundärentlüftung

4

ROHRDURCHMESSER:

= ohne einstellbaren Steckanschluss

4 = Ø 4 mm (nur G1/8”)

6 = Ø 6 mm

8 = Ø 8 mm

CL R

1/8

-

01

-

4

Pa = P Eingangsdruck (10 bar); Pr = P Regeldruck;

Qn = Durchfluss

CLR 1/4-6 6 bar ΔP1 = 209 Nl/min

CLR 1/4-8 6 bar ΔP1 = 310 Nl/min

Pa = P Eingangsdruck(10 bar); Pr = P Regeldruck;

Qn = Durchfluss

CLR 1/8-4 6bar ΔP1 = 90 Nl/min - CLR 1/8-6 6bar ΔP1 = 120

Nl/min - CLR 1/8-8 6bar ΔP1 = 120 Nl/min

Durchflussdiagramm
