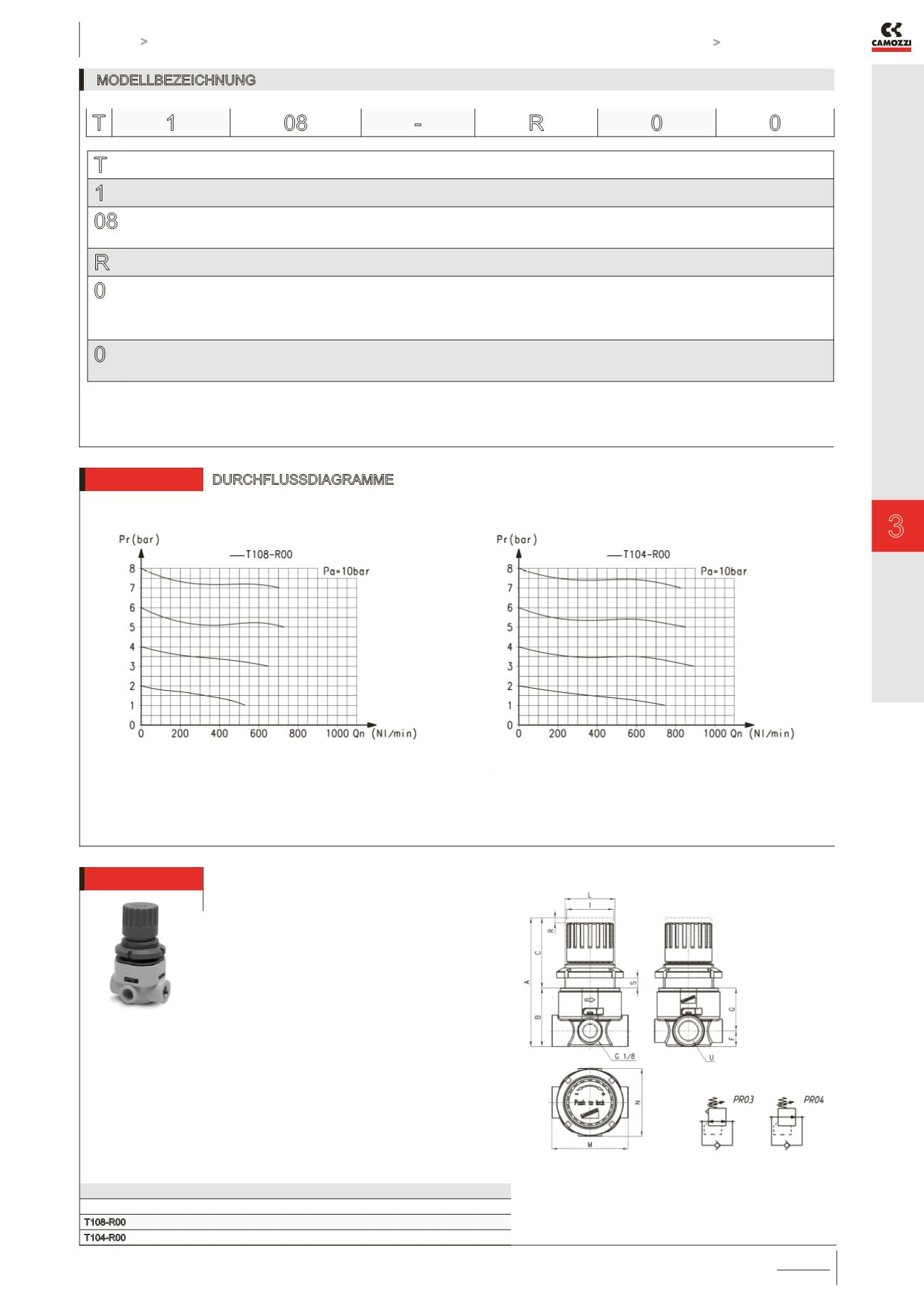

Katalog Version 8.8

1066 / 1278

Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf .
Regler Serie T Micro KATALOG
3
/5.10.02 3
> Version 8.8 AUFBEREITEN >
AUFBEREITEN
MODELLBEZEICHNUNG
T SERIE
1 GRÖSSE
08 ANSCHLÜSSE
08 = G1/8”
04 = G1/4”
R REGLER
0 BETRIEBSDRUCK (bar)
0 = 0,5 ÷ 10
1 = 0 ÷ 4
2 = 0 ÷ 2
7 = 0 ÷ 7 (Standard)
0 BAUART
0 = Sekundärentlüftung
1 = ohne Sekundärentlüftung
Zubehör siehe ab 3/5.05.01.
T 1 08 - R 0 0
6512 DURCHFLUSSDIAGRAMME
Durchflussdiagramm Mod. T108-R00
Pa = Eingangsdruck
Pr = Ausgangsdruck
Qn = Durchfluss
Durchflussdiagramm Mod. T104-R00
Pa = Eingangsdruck
Pr = Ausgangsdruck
Qn = Durchfluss
Regler Serie T Micro
PRODUKTÜBERSICHT
Mod. A B C F G I L M N R S U
T108-R00 77 35 42 9.5 25.5 28 M30X1.5 46 41 3 7 G1/8
T104-R00 77 35 42 9.5 25.5 28 M30X1.5 46 41 3 7 G1/4
PR03 = Sekundärentlüftung und
Bypassventil
PR04 = ohne Sekundärentlüftung
mit Bypassventil
